Ürün veri sayfası

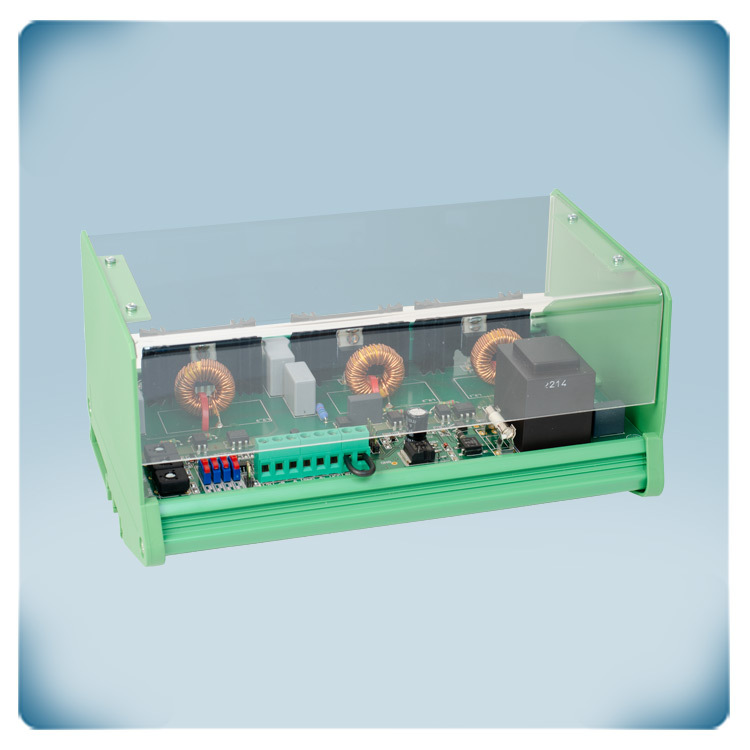

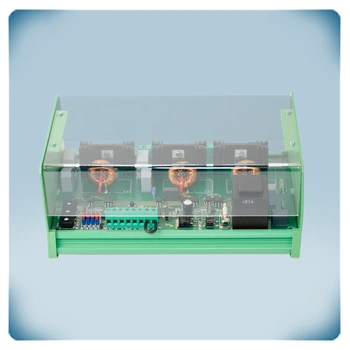

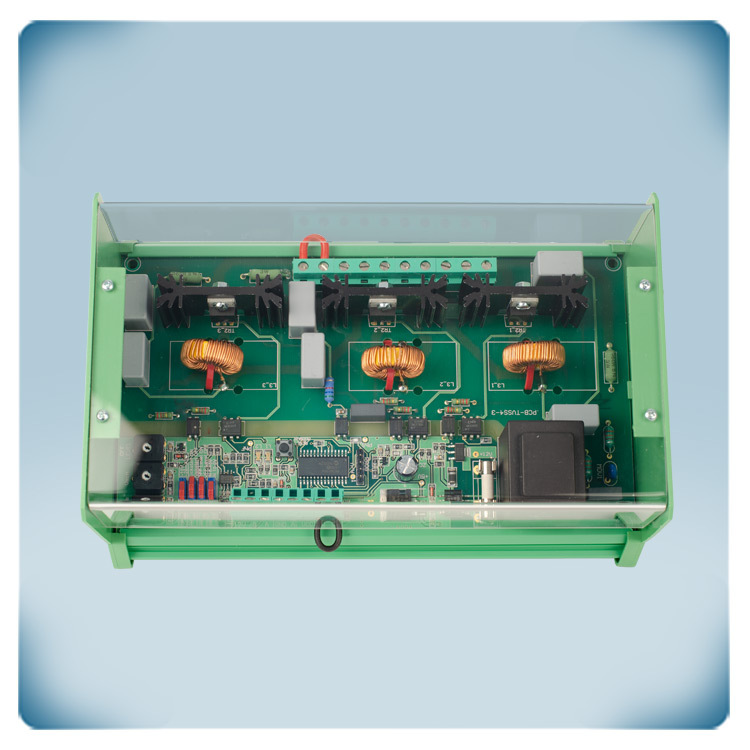

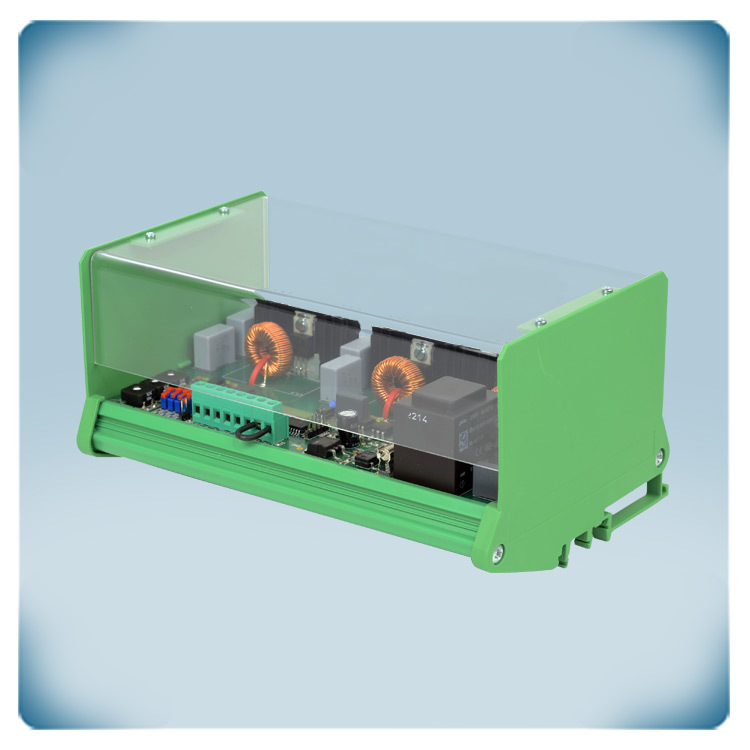

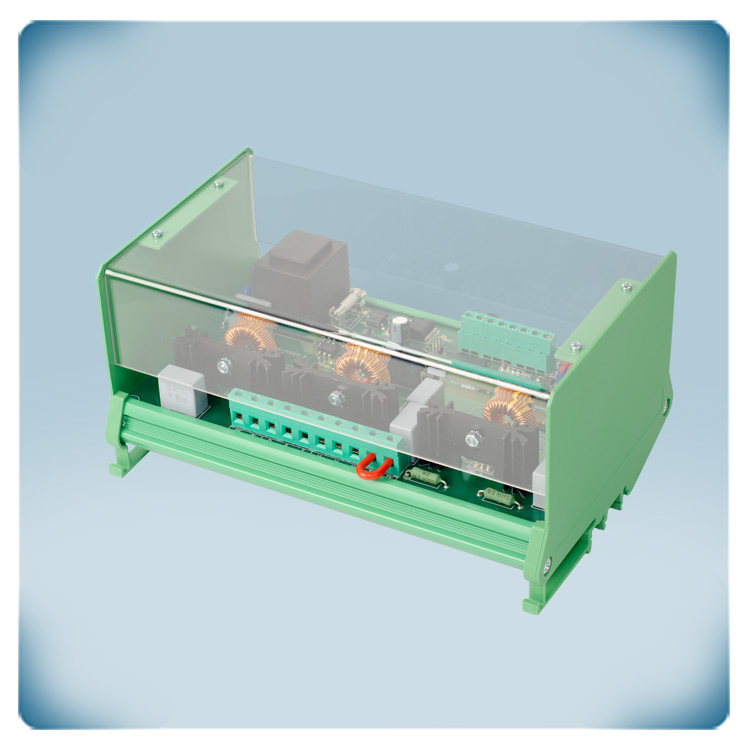

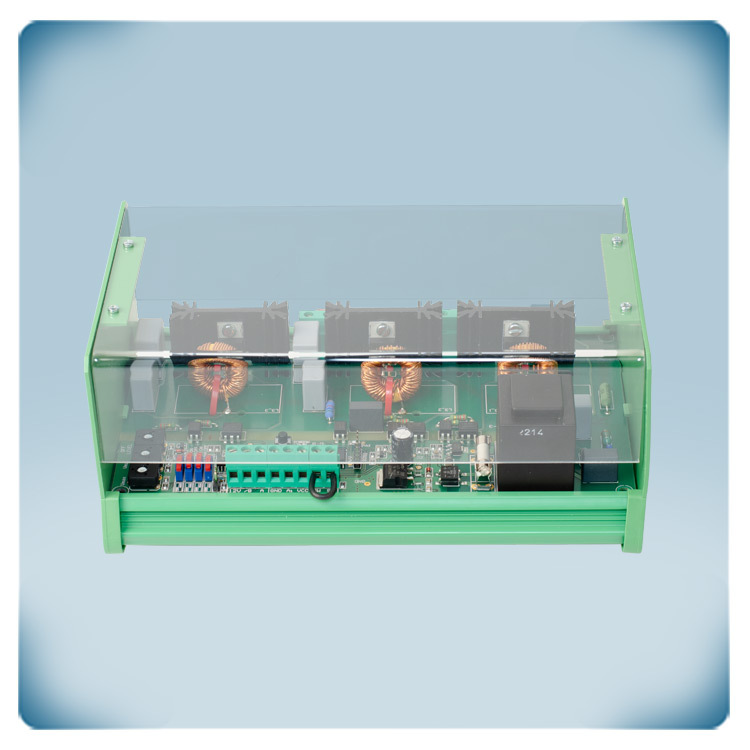

400 V fan hız kontrolörü 0-10 V | DIN ray | 3 A
Ürün açıklaması
Analog girişli ve termal motor korumalı değişken hız kontrol cihazı. DIN rayına monte edilebilir. Üç fazlı 400 V motorları kontrol eder. (Kombine) maksimum motor akımı 3 A'dır.
TK izleme fonksiyonu, aşırı ısınma durumunda motoru devre dışı bırakır. Motor problemleri durumunda alarm çıkışı devreye girer. Normal çalışma sırasında motor, dijital girişe bağlı harici bir anahtar aracılığıyla etkinleştirilebilir veya devre dışı bırakılabilir.
Yüksek ve düşük hız, dahili düzelticilerle ayarlanabilir. Analog giriş tipi atlayıcılar (jumperlar) veya Modbus RTU (0-10 V veya 0-20 mA) üzerinden seçilebilir. Kick start veya soft start hızlandırma ve farklı çalışma modları Modbus RTU üzerinden seçilebilir. Motor etkinleştirildiğinde düzenlenmemiş çıkış etkindir.
Besleme gerilimi 3x400 VAC'dir. AC fan hızı, faz açısı kontrolü, Triyak teknolojisi ile motor voltajının değiştirilmesiyle düzenlenir.
Ek özellikler ve açıklama
Analog giriş
İstenen fan hızı analog giriş sinyali üzerinden ayarlanabilir. Bu analog sinyal 0-10V veya 0-20 mA olabilir. Bu analog giriş, artan veya azalan modda ayarlanabilir. Artan modda, analog sinyal minimum değerindeyken (0 V) motor düşük hızda çalışacaktır. Analog giriş maksimum (10 V) olduğunda motor yüksek hızda çalışacaktır. Azalan modda, işlem tersine çevrilir. 0-10V sinyal olmaması durumunda, entegre 12 VDC güç kaynağı üzerinden harici bir 10 KOhm potansiyometre bağlayabilirsiniz.
Uzaktan kontrol
Motor harici bir anahtarla etkinleştirilebilir veya devre dışı bırakılabilir. Bu isteğe bağlı anahtar, fan hız kontrol cihazının dijital girişine bağlanabilir.
Kolay konfigürasyon
Çoğu uygulama için, bu değişken hız kontrol cihazı varsayılan ayarlarla kullanılabilir. Gerekirse, ayarlar Modbus RTU veya dıp anahtarları ve dahili düzelticiler aracılığıyla özelleştirilebilir.
DIN ray montajı
Muhafaza DIN rayına monte edilebilir ve kir, toz ve nem girişine karşı bir IP20 koruması sunar. Plastik kapak, canlı parçalarla temasa karşı koruma sağlar.
Termal motor koruması
Bu fan hız kontrolörü, termal motor kontaklarını izleyebilir (TK veya termal kontaklar, motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek için motoru devre dışı bırakır. Motorunuzda TK kontakları yoksa, normal motor sıcaklığını simüle etmek için her iki TK terminalini de köprüleyin.
