Ürün veri sayfası
2-Konumlu fan anahtarı | Kapama konumu
Ürün açıklaması

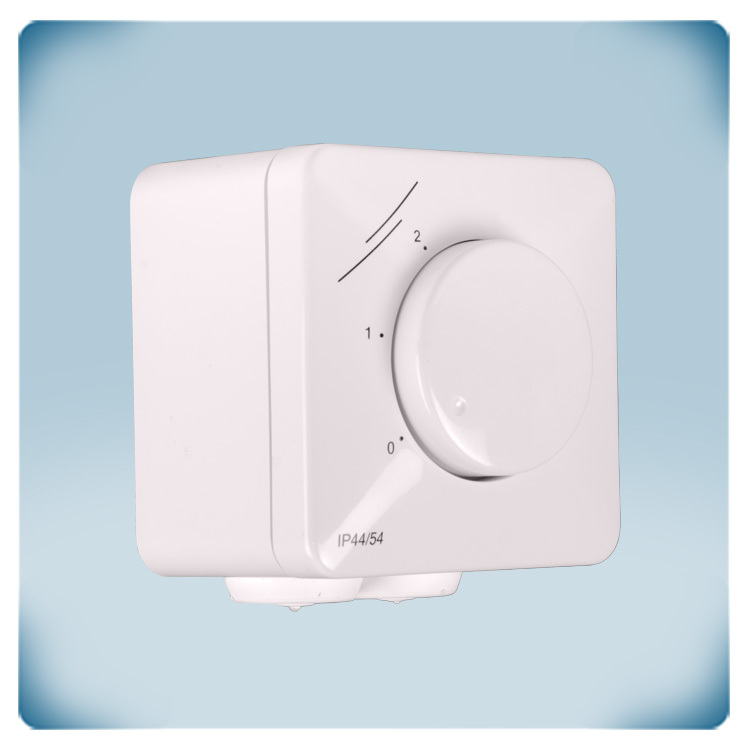

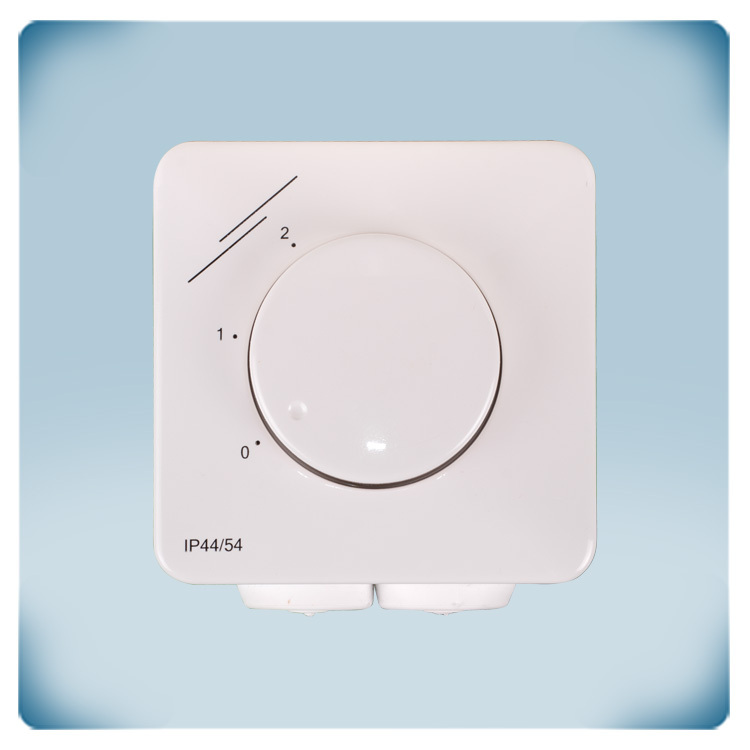

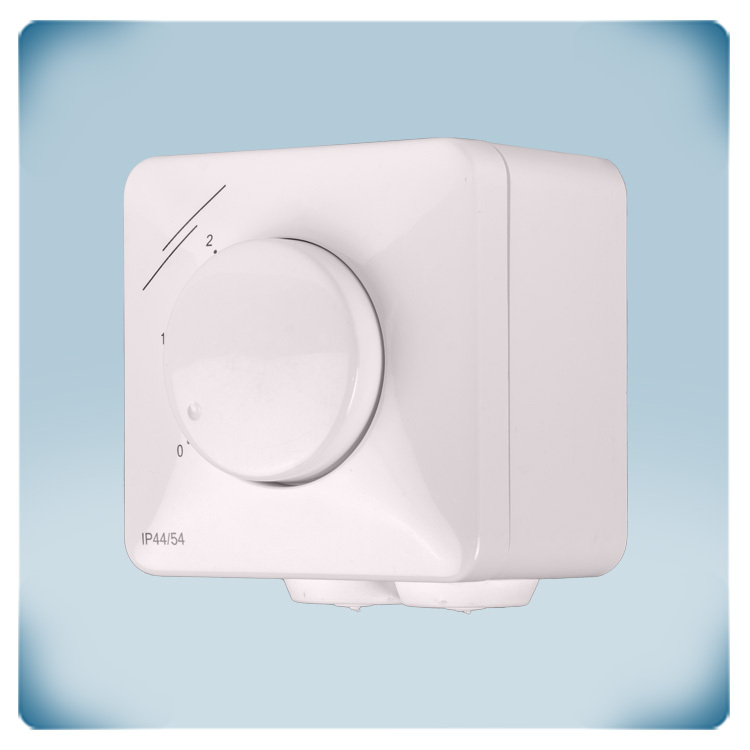

SMT-1-30-3A, tek fazlı çok kademeli veya çok hızlı motorları kontrol etmek için tasarlanmış bir kontrol anahtarıdır. SMT-1-30-3A, harici bir güç kaynağı olmadan çalışan pasif bir anahtardır. Cihaz, şebeke sinyalini iki çıkışından birine kolayca dağıtarak anahtar konumuna bağlı olarak motor çalışmasının rakipsiz kontrolünü sağlar.
Hassas SMT-1-30-3A, 230 VAC hat sinyalini iki terminal bloğundan birine sorunsuz bir şekilde aktaran bir KAPALI konuma ve iki farklı çıkışa sahiptir. Bu özellik, çok hızlı fan hızının kolayca ayarlanmasına olanak tanır ve optimum ayar için iki farklı aşama sağlar.
Her türlü uygulamada güvenilirlik ve verimlilik için SMT-1-30-3A'nın kontak değeri rezistif yükler için 10 A ve endüktif yükler için 3 A'dir.
SMT-1-30-3A kutusu, SMT-1-30-3A'yı çok yönlü ve dayanıklı hale getiren iç montaj (IP44) veya yüzey montajı (IP54) olabilir. Bu esneklik, çeşitli ortamlarda kullanım için uygunluk sağlar ve ihtiyaçlarınıza en uygun kurulum yöntemini seçmenize olanak tanır: SMT-1-30-3A, yenilik, verimlilik ve güvenilirliği bir araya getirerek endüstri standartlarını yeniden tanımlar.
Belgeler
Ek özellikler ve açıklama

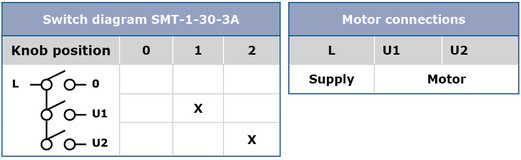

![SMT-3A diagrami](/tr/dosyalar/madde/görüntü/tanım/smt-1-30-3a/3a-serisi-icin-anahtar-diagrami.jpg)
Çift hızlı motor, iki elektrik sargısına sahip bir motordur. Bu motorlar, aslında bir stator üzerine sarılmış iki motor olacak şekilde tasarlanmıştır. Bir sargıya enerji verildiğinde motor düşük hıza doğru hızlanır. İkinci sargıya enerji verildiğinde, motor tam hıza doğru daha da hızlanır.
Diğer hız kontrol sistemlerine kıyasla çift hızlı motorlar daha az güç kaybeder. Bunun nedeni, gücün çoğunu motorun kullanması ve elektriksel darbe anahtarlaması olmamasıdır. Çift hızlı motorlar, yalnızca iki hız gerektiren uygulamalar için uygun maliyetli bir seçimdir ve aynı zamanda arıza olasılığını da azaltır. Bu motorlar genellikle bir çalışma hızı ve daha kolay çalıştırma için daha yavaş bir hız ile inşa edilir; genellikle endüstriyel makinelerde ve iki farklı hızın gerekli olduğu sistemlerde kullanılırlar.
2 Hızlı motorların fan hızını düzenler
2 Hızlı motora sahip bir fanın ana motor sargısında iki bağlantı noktası vardır. Motorun besleme gerilimi bu iki noktadan birine bağlanabilir. Motor hızı kullanılan bağlantı noktasına bağlıdır. Bu nedenle 2 vitesli bir motorun kontrolörü hat gerilimini her iki kontaktan birine bağlayacaktır. Döner anahtarın başka bir konuma çevrilmesi, gerilimi başka bir motor sargısına aktarır ve bu da farklı bir fan hızı ile sonuçlanır.
Kolay kurulum
Kurulum süreçlerinde basitliğin önemini anlıyoruz. Manuel kontrol anahtarımız, mevcut HVAC sistemlerine kolay entegrasyon için tasarlanmıştır. İster deneyimli bir tesisatçı ister son kullanıcı olun, basit kurulum süreci sorunsuz bir deneyim sağlar.
Düğmeyi ve kutunun ön panelini çıkardıktan sonra, tercihlerinize bağlı olarak kutuyu duvarın üzerine veya duvarın içine monte edin. Ardından, besleme voltajını ve ardından çıkışları fan motoruna bağlayın. SMT'yi takmak için ihtiyacınız olan tek şey bir tornavida setidir.
Lütfen doğru montaj konumuna dikkat edin. Cihazı asla baş aşağı monte etmeyin!
Tek kutu, farklı montaj olanakları
SMT-1-30-3A'nın kutusu, UV ışınlarına dayanıklıdır ve elektronik bileşenleri toza, suya ve darbelere karşı koruyan hoş bir krem renginde (RAL9010) katı ASA plastikten üretilmiştir. Kutu hem gömme hem de duvar üstüne montaj özelliklerine sahiptir, bu da onu alçıpan, tuğla veya ahşap panel dahil olmak üzere her türlü duvara montaj için uygun hale getirir.
Gömme montaj seçeneğini tercih ederseniz, anahtar standart Avrupa duvar montaj kutusuna mükemmel şekilde uyar ve arka planla uyum sağlar. Koruma sınıfı gömme montaj için IP44 ve sıva üstü montaj için IP54'tür.
Manuel kontrol anahtarımız dayanıklılık göz önünde bulundurularak üretilmiştir ve çeşitli HVAC uygulamalarında güvenilirlik sağlayan sağlam bir yapıya sahiptir. Anahtar, sürekli çalışma taleplerine dayanacak şekilde tasarlanmıştır ve kullanıcılara fan kontrol ihtiyaçları için güvenilir bir çözüm sunar. Anahtar güzel görünür ve her türlü iç mekan stiliyle iyi bir uyum sağlar. Sadece nemli bir bez kullanarak temizlemek çok kolaydır.
Ürünlerimizin uzun ömürlü olmasını garanti etmek için yaptığımız şey, elektronik aksamı geliştirmenin yanı sıra cihazların kutularını da kendimiz üretmemizdir.
