Växelströmsmotor 5 A | 3-stegs fläkthastighetsreglering

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod RT3SM2---001

Nuvarande lager 0 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

Fjärrkontroll med 3 hastigheter för AC-fläktar med enfasmotor. Den maximala motorströmmen är 5 A. Vanligtvis används denna lösning för att styra AC-fläktar eller pumpar i HVAC-applikationer. Motorns varvtal kan väljas via vridomkopplaren i 3 steg. Vid nolläge stannar motorn.

Dokument

Schematisk översikt

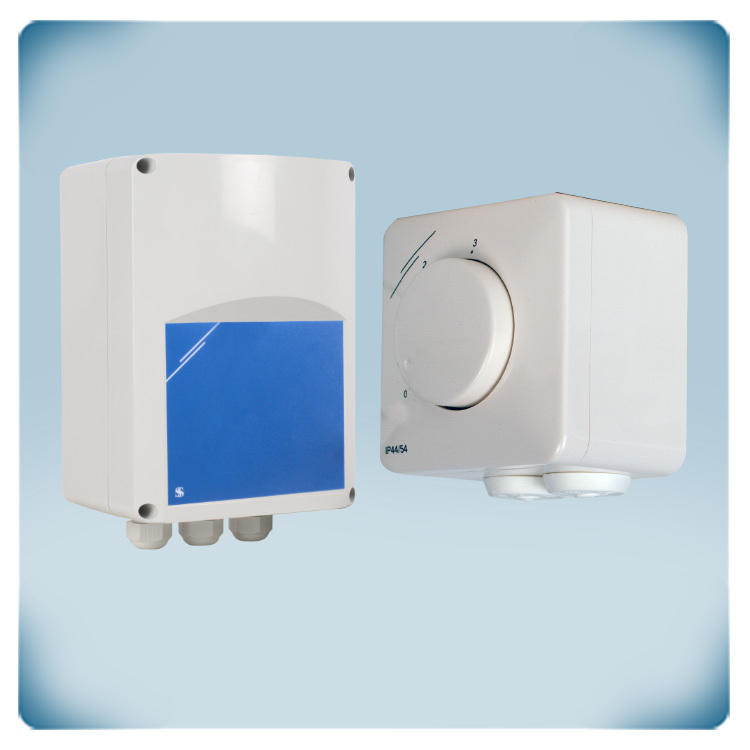

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

RTR-1-50L22

1 U.

En fjärrstyrd 5-stegs trafo regulator som reglerar enfasmotorer med en maximal (kombinerad) ström på 5 A. De olika stegen kan väljas via en extern brytare eller styrenhet. Regulatorn behöver 230 VAC matningsspännning.

SMT-1-30-4C

1 U.

En 3-stegs omkopplare med OFF-läge för manuell inställning av hastigheten på enfas 3-växlade AC-fläktar. Den överför den matade 230 VAC till en av de tre kopplingsplintarna. Detta låter dig justera fläkthastigheten från låg till hög i 3 steg. Kontakterna är 10 A (resistiv belastning) eller 3 A (induktiv belastning). Höljet tillåter infälld montering (IP44) eller utanpåliggande montering (IP54).
