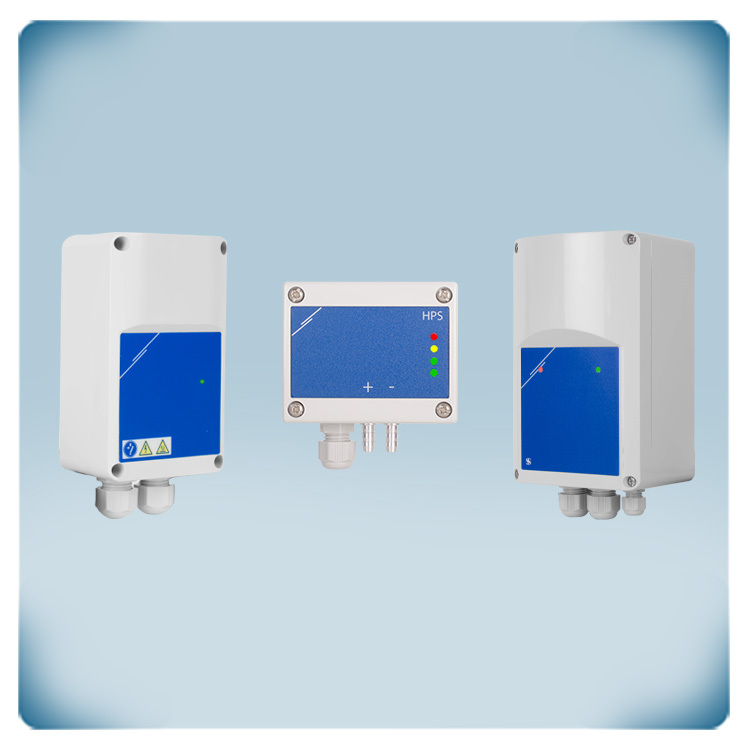

Ljusgråa höljen, LED-indikering, blåa etiketter, kabelförskruvningar

Växelströmsmotor 3 A | Differenstrycksreglering 0 - 2.000 Pa

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod EV6HPESE0001

Nuvarande lager 1 U.

Fabrikens ledtid 5 Dag(ar)

Lösningsbeskrivning

Variabelt luftvolymflöde (VAV) för AC-fläktar med enfasmotor. Den maximala motorströmmen är 3 A. Fläkthastigheten styrs i funktion av differenstrycket. Differenstryckets börvärde kan justeras via Modbus RTU. Denna lösning används också för att styra luftvolymflödet. Det kompenserar för igensättning av luftfilter eller varierande krav för att garantera en konstant tillförsel av frisk luft. Om motorn är utrustad med termokontakter (TK) kan varvtalsregulatorn detektera motoröverhettning i ett tidigt skede och inaktivera motorn för att förhindra skador.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

EVSS1-30-DM

1 U.

En elektronisk varvtalsregulator med 0-10 V insignal och termiskt motorskydd som styr enfas spänningsstyrbara motorer med en maximal ström på 3 A. Den behöver 230 VAC matningsspänning. Motorn kan (av)aktiveras via den integrerade ON/OFF-omkopplaren som finns på sidan eller fjärrstyrd via den digitala ingången.

HPSPF-2K0 -2

1 U.

En kontrollanordning som reglerar differenstryck eller luftflöde. Lufthastighetsreglering är också möjlig i kombination med en anslutningssats för pitotrör. Den analoga utsignalen kan styra EC-fläktar, frekvensomriktare eller varvtalsregulatorer för fläktar med växelströmsmotor. Utgångstypen kan väljas: 0-10 VDC / 0-20 mA / 0-100% PWM. De fyra LED-indikatorerna visar givarens status och de kontrollerade värdena. En typisk tillämpning är att garantera ett konstant flöde av frisk luft, oavsett behovet. Differentialtrycks börvärde och alla andra inställningar kan justeras via Modbus RTU. Matningsspänningen är 24 VDC. Den är omställbar i intervallet 0 till 2.000 Pa.

SEPS8-24-40

1 U.

En 24 VDC strömförsörjning. Höljets kapslingsklass IP65 möjliggör installation i tuffa miljöer. Laster upp till 40 W kan anslutas. Inspänningen är 85—264 VAC / 50—60 Hz. Överbelastnings- och överspänningsskyddet ökar säkerheten för din elektriska installation. 24 VDC-utspänningen är tillgänglig via kopplingsplinten eller via RJ45-kontakten.
