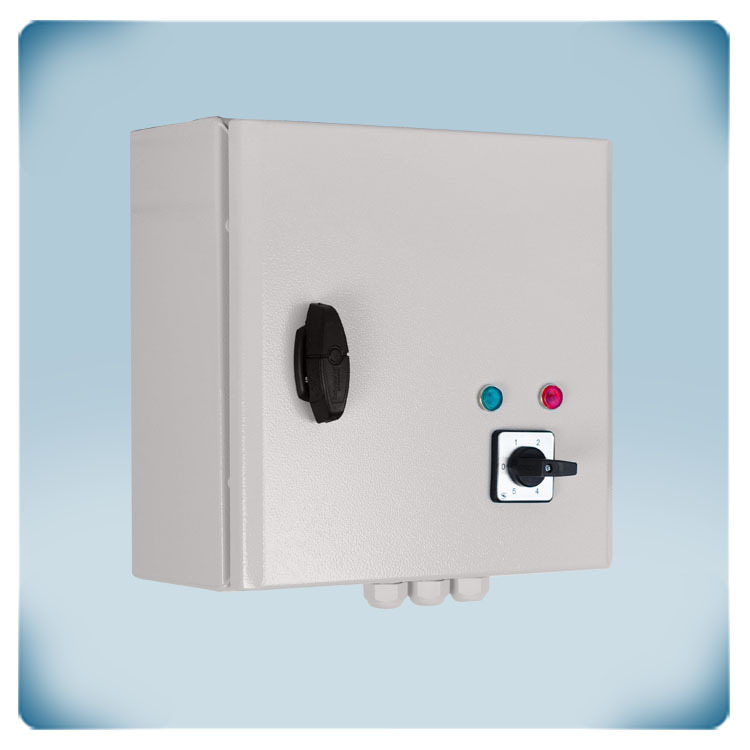

Styrenhet för luftridå | 3-fas | 400V | 14A
Lösningsbeskrivning
5-hastighetsregulator för luftridåer med 3-fasmotorer som kan styras med hjälp av spänning. Den kombinerade maximala motorströmmen är 14 A. Lufthastigheten kan väljas via den 5-stegs omkopplaren. I OFF-läget (noll) är luftridån inaktiverad. Kontakten för fjärrstart/stopp kan användas för en extern strömbrytare, t.ex. en dörrkontakt. TK-övervakningsfunktionen inaktiverar motorn vid överhettning. Efter ett strömavbrott startar motorn automatiskt om. Den oreglerade utgången kan styra en ventil för LPHW-värmeslinga.
Ytterligare specifikationer och beskrivning
Skapa en termisk barriär
Luftridåer skapar en osynlig barriär som skiljer varm och kall luft åt. Luftridåer kan också användas för att förhindra att luft eller föroreningar rör sig från ett rum till ett annat. Luftridåns AC-fläktar tvingar en luftridå i nedåtgående riktning. Denna osynliga barriär förhindrar inflödet av extern luft och begränsar utflödet av inomhusluft för att minimera värmeförlusterna. Luftridåer används ofta i butiker eller barer så att dörrarna kan förbli öppna samtidigt som den varma luften hålls inne. Tack vare de öppna dörrarna är kunderna mer benägna att gå in.
Dörrkontakt aktiverar luftridån
En dörrkontakt kan anslutas till torrkontaktingångarna. När dörren öppnas aktiveras luftridån. När luftridån är aktiverad körs den med en fast hastighet som ställs in med hjälp av vridknappen. En normalt öppen och en normalt stängd ingång finns tillgängliga. Detta gör styrenheten kompatibel med olika typer av dörrbrytare.
Utgångar för att styra externa enheter
Den extra, oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Eftersom denna utgång antingen är på (230 Volt) eller avstängd (0 Volt) kallas den "oreglerad utgång". Den maximala strömmen för denna utgång är 2 A. Denna utgång kan användas för att styra en indikatorlampa, öppna luftkanalernas stängningsgaller, aktivera belysning osv. Den enhet som är ansluten till denna utgång kommer att fungera samtidigt med fläkten.
Automatisk återställning efter strömavbrott
Vid ett strömavbrott återställs denna styrenhet automatiskt. När strömmen återställs startar motorn automatiskt om. Med vanliga fläkthastighetsregulatorer måste vridomkopplaren efter ett strömavbrott vridas manuellt till OFF-läget och sedan tillbaka till önskat hastighetsläge. Detta är inte nödvändigt med STRA4-serien.
Skydd mot överhettning
Den här luftridåregulatorn erbjuder möjlighet att ansluta termiska kontakter. TK eller termiska kontakter övervakar temperaturen i motorlindningarna eller temperaturen i värmaren. Vid överhettning stänger TK-övervakningsfunktionen av systemet för att förhindra skador och aktiverar larmutgången.
Hölje för väggmontering inomhus
Se till att styrenheten kan svalna tillräckligt. Montera den helst på en sval plats, helst inte i direkt solljus. Höljet är konstruerat och tillverkat internt. Vi använder högkvalitativ r-ABS VO (UL94) plast. Detta material är flamsläckande, mycket tåligt och ger ett bra skydd mot stötar. Det ger ett IP54-skydd mot inträngning av damm och vatten. Denna styrenhet kan installeras på en vägg eller panel inomhus.
