Elektronisk krets, plasthöljen med blå frontplakett

AC-motor 1,5 A | Differenstrycksreglering 0 - 1.000 Pa | DIN-skena

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod DP8HPDMV7001

Nuvarande lager 0 U.

Fabrikens ledtid 4 Vecka(or)

Nästa leverans 17/01/2025 - 5 U.

Lösningsbeskrivning

Konstant tryckkontroll för AC fläktar med enfasmotor. Den maximala motorströmmen är 1,5 A. Fläkthastigheten styrs automatiskt för att hålla differenstrycket konstant. t.ex vid igensatta luftfilter eller ökande efterfrågan på friskluftstillförsel. Differenstryckets börvärde kan justeras via Modbus RTU. Minimum och maximal fläkthastighet kan ställas in via trimmers. Vid behov kan en fjärrstart-stopp-kommando genereras via en extern brytare (ingår ej). Om motorn har termokontakter (TK), kan motortemperaturen övervakas. Vid överhettning kommer motorn att stängas av.

Dokument

Schematisk översikt

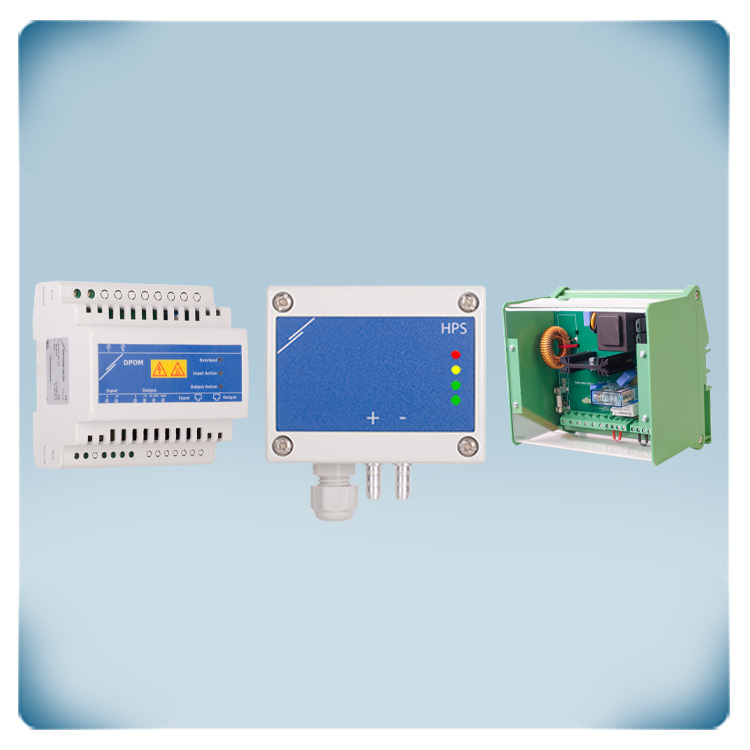

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

DPOM8-24-20

1 U.

Detta är en Modbus RTU-repeater med integrerad strömförsörjning (24 VDC - 20 W). Den har en galvanisk separerad Modbus RTU kommunikationslinje repeater med en kanal utgång. Den integrerade strömförsörjningen erbjuder 24 VDC (max. 900 mA / 20 W). Matningsspänningen är: 85 - 264 VAC / 50-60 Hz. Höljet möjliggör montering på DIN-skena (IP20).

HPSPF-1K0 -2

1 U.

Den här tryckregulatorn justerar differentialtryck eller luftflöde och matas med 24 VDC. Omställbar mellan mätområde 0 - 1.000 Pa. Styrning av lufthastighet är också möjlig i kombination med en anslutningssats för pitotrör. Den analoga utsignalen kan styra EC-fläktar, frekvensomriktare eller AC-fläkthastighetsregulatorer. Utgångstypen kan väljas: 0-10 VDC / 0-20 mA / 0-100% PWM. De 4 LED-indikatorerna visar enhetens status och de kontrollerade värdena. Börvärde för differenstryck och alla andra inställningar kan justeras via Modbus RTU.

MVSS1-15CDM

1 U.

En elektronisk fläkthastighetsregulator med analog ingång som styr enfas växelströmsmotorer med en maximal ström på 1,5 A. Tyristorn behöver 230 VAC matningsspänning. Ett fjärrstart/-stopp-kommando kan genereras via den digitala ingången. TK-övervakningsfunktionen inaktiverar motorn vid överhettning. Tyristorn är avsedd för DIN-skenmontering.
