VVS regulator | EC-fläkt
Produktbeskrivning
Reglage med två 0-10 volts utgångar för att styra EC-fläktar. Två tachoingångar gör det möjligt att få feedback från EC-fläktarna. HVAC-sensorer eller en potentiometer kan anslutas via Modbus RTU-kommunikation eller via två analoga ingångar. Regulatorn har en integrerad 24 VDC-strömförsörjning för att strömförsörja externa HVAC-sensorer eller potentiometrar. Den nödvändiga matningsspänningen ligger mellan 85 - 264 VAC. Applikationsspecifik inbyggd programvara krävs. Denna firmware kan laddas ner via SenteraWeb. En extern internet gateway krävs för att ansluta den här regulatorn till SenteraWeb och att få den att fungera.
Ytterligare specifikationer och beskrivning
Applikationsspecifik fast programvara
ECMF8-regulatorer kräver applikationsspecifik inbyggd programvara. Vanligtvis reglerar de fläkthastigheten baserat på indata som kommer från anslutna givare eller potentiometrar. Denna firmware kan laddas ner via SenteraWeb - din personliga HVAC-molnplattform. Den här versionen har ingen integrerad internet gateway. En extern internet gateway krävs för att ansluta den till SenteraWeb och för att ladda ner applikationsspecifik fast programvara. När den fasta programvaran har laddats ner kan ECMF8-regulatorn fungera fristående eller förbli ansluten till SenteraWeb.
Olika funktionerVi erbjuder ett begränsat antal specifika versioner av den fasta programvaran för typiska HVAC-tillämpningar (t.ex. utjämning av luftskikt med EC-fläktar, behovsstyrd fläkthastighetsreglering, osv).
Först väljer du den önskade funktionaliteten via lösningssidan på vår webbplats och du laddar sedan ner den applikationsspecifika firmwareversionen. Ingen programmering krävs. Vid behov är det dock möjligt att justera vissa inställningar – som typ av analog ingång / utgång via Modbus Holding registren. Enheten kräver en matningsspänning som ligger mellan 85 – 264 VAC. LED-indikation är tillgänglig på framsidan. Den visar om enheten är i normal drift (grön), om OFF-nivå är aktiverad för ingång 1, 2 eller för båda (blinkande gul) och om det finns systemfel ( blinkande röd).
In- och utgångar
ECMF8-AO-DM har två analoga / modulerande utgångar för att styra EC-fläktar. Det kan väljas mellan 0 - 10 VDC, 0 – 20 mA eller 0 – 100 PWM. EC-fläktarnas tachosignal (om sådan finns) kan läsas ut för att kontrollera fläktarnas status och övervaka fläkthastigheten. 3 olika typer av inmatning är möjliga: analog (0 – 10 VDC eller - 20 mA), modulerande ( 0 – 100% PWM) eller digital ( 1 – 0 eller på – av).
Ansluta sensorer eller potentiometrar
Externa HVAC-sensorer eller potentiometrar kan anslutas via Modbus RTU-kommunikation eller via de analoga ingångarna. För att förenkla kabeldragningen av de externa enheterna, är 24 Volt tillgänglig via RJ45-uttaget. 24 Volt-strömförsörjningen och Modbus-kommunikationen kan kombineras via en kabel - vi kallar det Power over Modbus eller PoM.

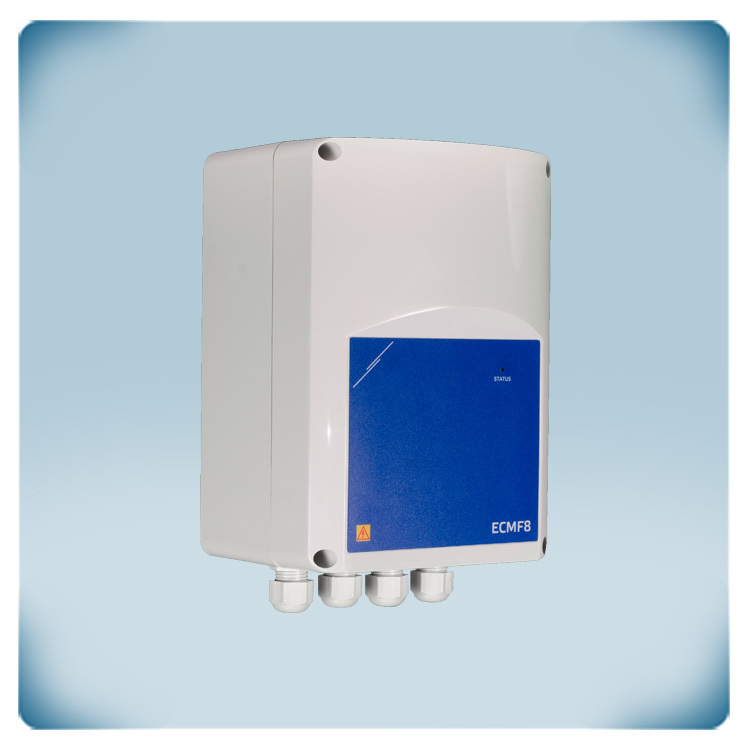

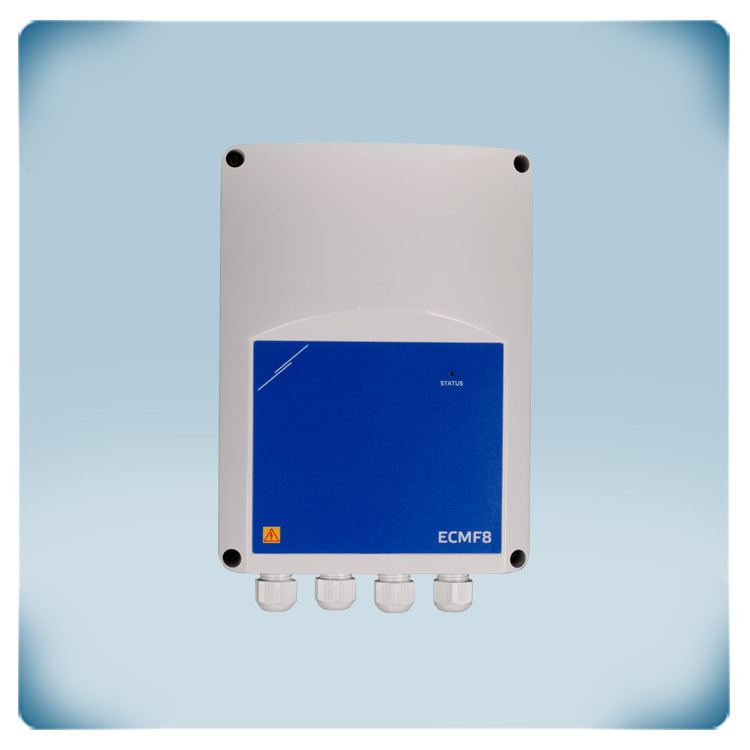

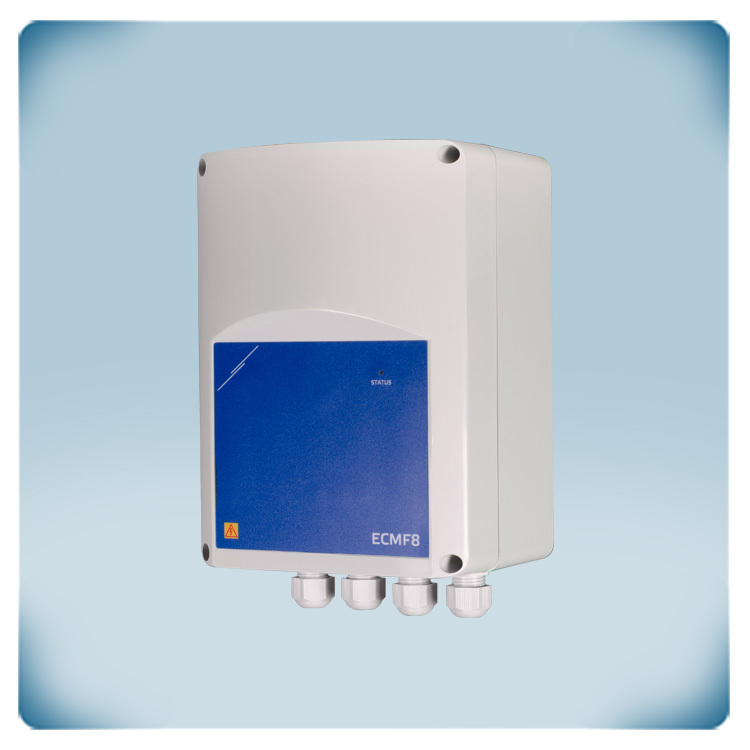

IP54-kapsling för utanpåliggande montering
ECMF8 kan installeras på en vägg eller panel inomhus. Se till att fläkthastighetsregulatorn kan svalna tillräckligt. Montera den helst på en sval plats, inte direkt i solljuset. Höljet är tillverkat av högkvalitativ ljusgrå r-ABS VO-plast (UL94). Detta material är flamsläckande, mycket tåligt och ger ett bra skydd mot stötar. Det ger ett IP54-skydd mot inträngande av damm och vatten. Denna HVAC-regulator är tillverkad i Europa och har testats i vår fabrik. Vi använder komponenter av hög kvalitet. Detta säkerställer långsiktig stabilitet och noggrannhet hos denna HVAC-regulator.
