Produktbeskrivning
VVS regulator med internetportal för EC-fläktar. EC-fläktarna kan styras via 0-10 volts utgångar baserat på mätningarna från de anslutna HVAC-givarna. Två tachoingångar gör det möjligt att få feedback från EC-fläktarna. HVAC-sensorer eller en potentiometer kan anslutas via Modbus RTU-kommunikation eller via två analoga ingångar. Regulatorn har en integrerad 24 VDC-strömförsörjning för att försörja dessa externa HVAC-sensorer eller potentiometrar. Den nödvändiga matningsspänningen ligger mellan 85 - 305 VAC. Applikationsspecifik inbyggd programvara krävs. Denna firmware kan laddas ner via SenteraWeb. Den inbyggda gatewayen gör det möjligt att ansluta regulatorn till SenteraWeb via det lokala WiFi-nätverket eller via en LAN-kabel.
Dokument
Ytterligare specifikationer och beskrivning
Applikationsspecifik fast programvara
ECMF8-regulatorer kräver applikationsspecifik inbyggd programvara. Vanligtvis reglerar de fläkthastigheten baserat på indata som kommer från anslutna givare eller potentiometrar. Denna firmware kan laddas ner via SenteraWeb - din personliga HVAC-molnplattform. Den här versionen har en integrerad internet gateway för att ansluta till SenteraWeb via det lokala Wi-Fi nätverket eller en LAN-kabel och för att ladda ner applikationsspecifik fast programvara. När den fasta programvaran har laddats ner kan ECMF8 regulatorn fungera fristående eller förbli ansluten till SenteraWeb.
Olika funktioner

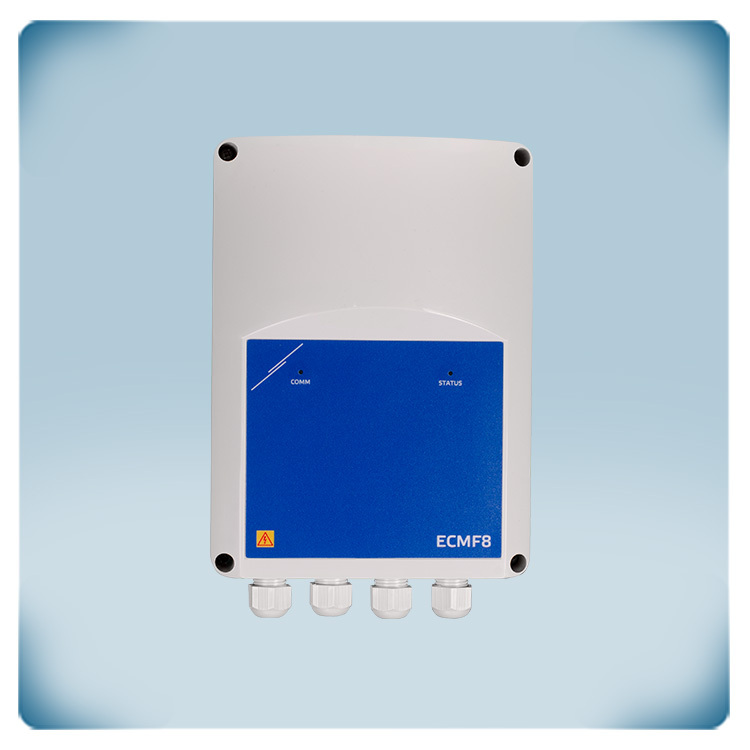

Vi erbjuder ett begränsat antal specifika versioner av den fasta programvaran för typiska HVAC-tillämpningar (t.ex. utjämning av temperaturskikt med EC-fläktar, behovsstyrd fläkthastighetsreglering, osv). Först väljer du den önskade funktionaliteten via lösningssidan på vår webbplats och du laddar sedan ner den applikationsspecifika firmwareversionen. Ingen programmering krävs. Vid behov är det dock möjligt att justera vissa inställningar – som typ av analog ingång / utgång via Modbus Holding registren. Enheten kräver en matningsspänning som ligger mellan 85 – 264 VAC. LED-indikation är tillgänglig på höljets framsida. Den visar om enheten är i normal drift (kontinuerlig grön), om OFF-nivå är aktiverad för ingång 1, 2 eller för båda ingångarna (blinkande gul) och om det finns systemfel (blinkande röd).
![Luftskikt regulator](/sv/filer/artikel/bild/beskrivning/ecmf8-ao -ew/regulator-mot-luftskikt.jpg)
En destratifieringsfläkt blåser den varma luften från taket till det kallare golvet. Med denna enkla teknik fördelas värmen jämnare i rummet. Genom att blåsa luften uppifrån och ner går fläkten igenom temperaturskikten och tvingar dem att blandas. Det finns dock en gräns för fläktens effektivitet. Fläkten kan inte täcka hela rummet på en gång. Beroende på rummets yta krävs det fler eller färre fläktar för att temperaturerna ska blandas. Vi rekommenderar att optimera placeringen av fläktarna till områden med mycket trafik. En HVAC-givare skulle placeras högt i tak och en nära golvnivå.
In- och utgångar
ECMF8-AO-EW har två analoga / modulerande utgångar för att styra EC-fläktar. Det kan väljas mellan 0 - 10 VDC, 0 – 20 mA eller 0 – 100 PWM. EC-fläktarnas tachosignal (om sådan finns) kan läsas ut för att kontrollera fläktarnas status och övervaka fläkthastigheten. 3 olika typer av inmatning är möjliga: analog (0 – 10 VDC eller - 20 mA), modulerande ( 0 – 100% PWM) eller digital ( 1 – 0 eller på – av).
Ansluta sensorer eller potentiometrar

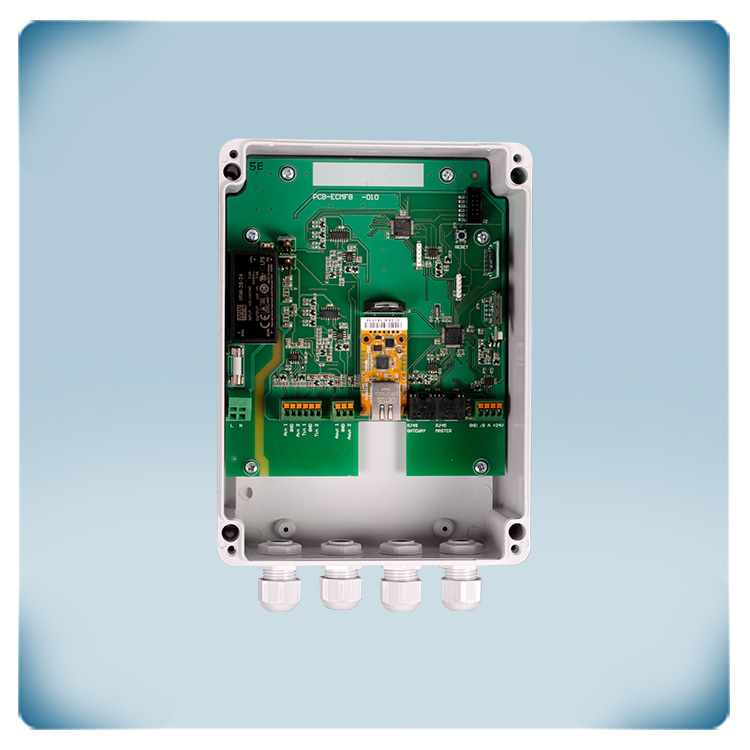

Externa HVAC-sensorer eller potentiometrar kan anslutas via Modbus RTU-kommunikation eller via de analoga ingångarna. För att förenkla kabeldragningen av de externa enheterna, är 24 Volt tillgänglig via RJ45-uttaget. 24 Volt strömförsörjningen och Modbus-kommunikation kan kombineras via en kabel - vi kallar det Power over Modbus eller PoM.

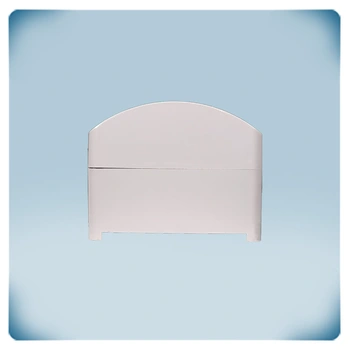

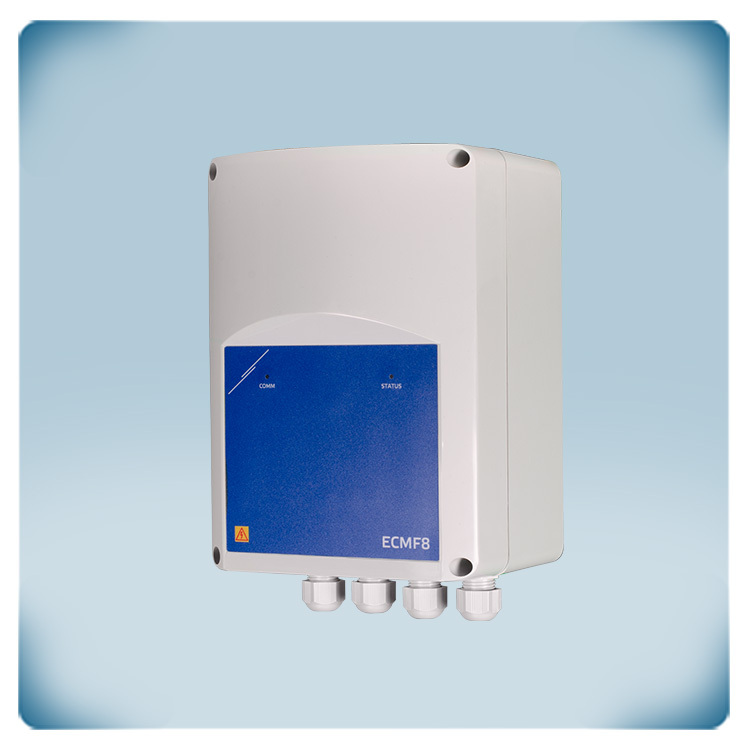

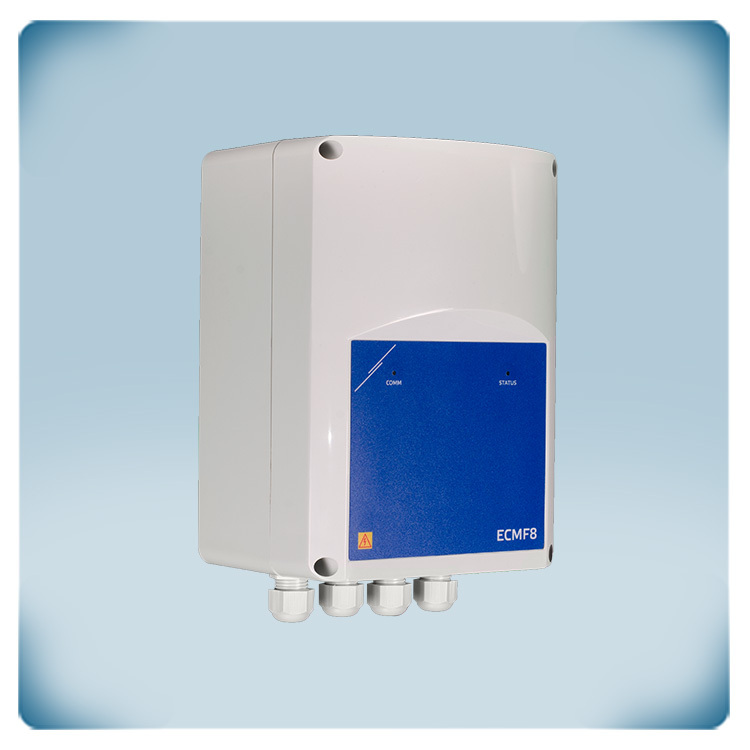

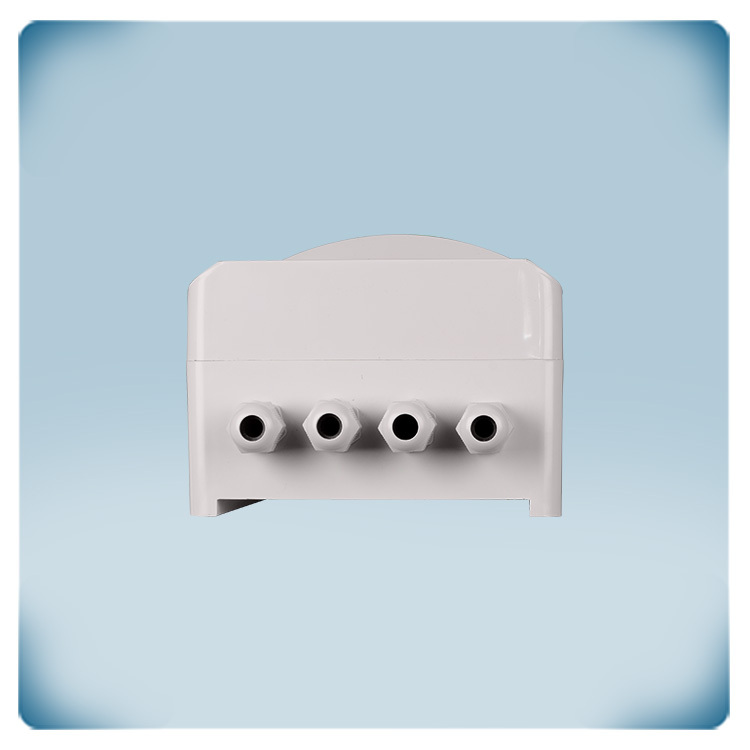

IP54-kapsling för väggmontering
ECMF8 kan installeras på en vägg eller panel inomhus. Se till att fläkthastighetsregulatorn kan svalna tillräckligt. Montera den helst på en sval plats, inte direkt i solljuset. Höljet är tillverkat av högkvalitativ ljusgrå r-ABS VO-plast (UL94). Detta material är flamsläckande, mycket tåligt och ger ett bra skydd mot stötar. Det ger ett IP54-skydd mot inträngande av damm och vatten. Denna HVAC-regulator är tillverkad i Europa och har testats i vår fabrik. Vi använder komponenter av hög kvalitet. Detta säkerställer långsiktig stabilitet och noggrannhet hos denna HVAC-regulator.
