VVS-potentiometer | torrkontakt | 5-24 VDC
Produktbeskrivning
Potentiometer för styrning av EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomvandlare. Matningsspänningen måste ligga mellan 5 - 24 VDC. Den steglöst variabla utsignalen kan justeras med en vridknapp. Vridknappen har inget avstängt läge: när vridknappen vrids helt moturs är styrsignalen på lägsta nivå. Max- och miniminivån kan justeras med två trimmers. Både den lägsta och den maximala utgångsnivån kan ställas in i området 0 - 100 % av matningsspänningen. Detta gör det möjligt att invertera styrutgången (min - max eller max - min). Det finns alltid ett minsta kontrollområde på 20 % mellan de värden som bestäms av trimmarna. Torrkontaktutgången är öppen när vredet är i minimiläget (helt moturs). Det stänksäkra huset möjliggör infälld montering (IP44) eller utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
VVS potentiometer
Denna potentiometer genererar en analog utgång eller styrsignal för att styra andra enheter som en EC-fläkt eller fläkthastighetsregulator. Styrsignalen (utgång potentiometer) ökar eller minskar beroende på vridknappens läge. Denna styrsignal kan direkt styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien).
T.ex. potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.

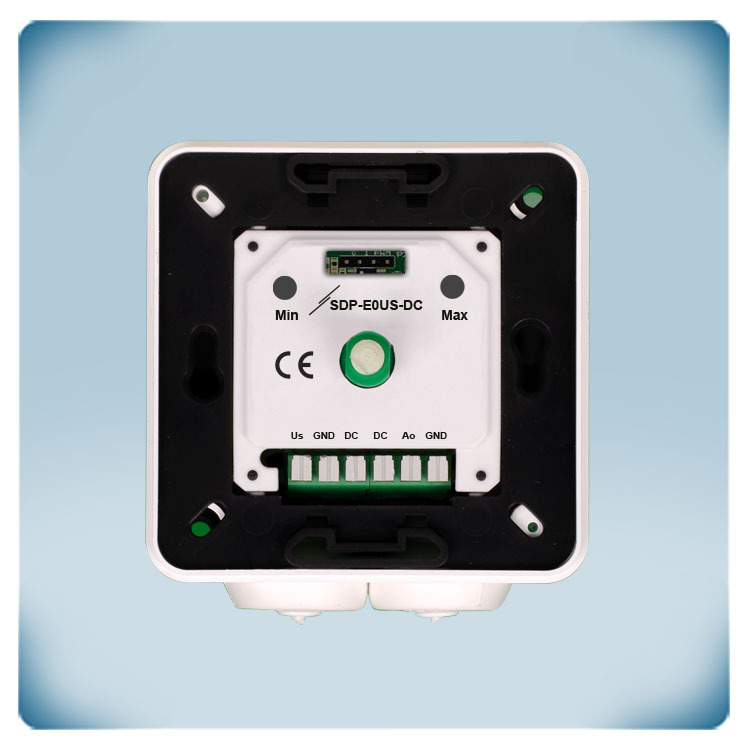

Justerbar minimi- och maxnivå
För vissa tillämpningar är det önskvärt att justera styrsignalens nedre och höga gräns. Vissa EC-motorer eller spjällställdon kan inte hantera styrsignaler som är för låga. Styrsignalens nedre gräns kan justeras via en inbyggd trimmer. Ibland är en fläkt överdimensionerad. I så fall kan styrsignalens övre gräns reduceras via maxtrimmern. Detta kommer att begränsa den maximala fläkthastigheten.
Vilka är styrsignalens gränser?
De höga och låga nivåerna är justerbara via två trimmers. Både lägsta och maximala utgångsnivån kan justeras i intervallet 0 - 100 % av den tillförda spänningen som ligger mellan 5 - 24 VDC. Detta gör det möjligt att invertera funktionaliteten. Om den lägsta utgångsnivån är inställd lägre än den maximala utgångsnivån, kommer potentiometern att arbeta från minimum till maximum. Detta är fabriksinställt. Om den lägsta utgångsnivån ställs in högre än max utgångsnivån, kommer potentiometern att arbeta från max till minimum. Det finns alltid ett minsta kontrollintervall på 20 % mellan de värden som bestäms av trimmarna.
Inget avstängt läge
I vissa tillfällen är det tekniskt eller juridiskt nödvändigt att säkerställa en minimal lufttillförsel under alla omständigheter. Eftersom denna potentiometer inte har ett avstängt läge kommer styrsignalen aldrig att nå 0 V. Även när vridknappen är i minimiläge (vridit moturs) kommer styrsignalen att vara på minimivärde. Denna låga nivå kan justeras via den inbyggda trimmern.
Torrkontaktutgång
Torrkontaktutgången kan användas för att styra en extern enhet. När vridknappen är i minimiläge är torrkontaktutgången öppen. När vridknappen vrids medurs stängs den.
