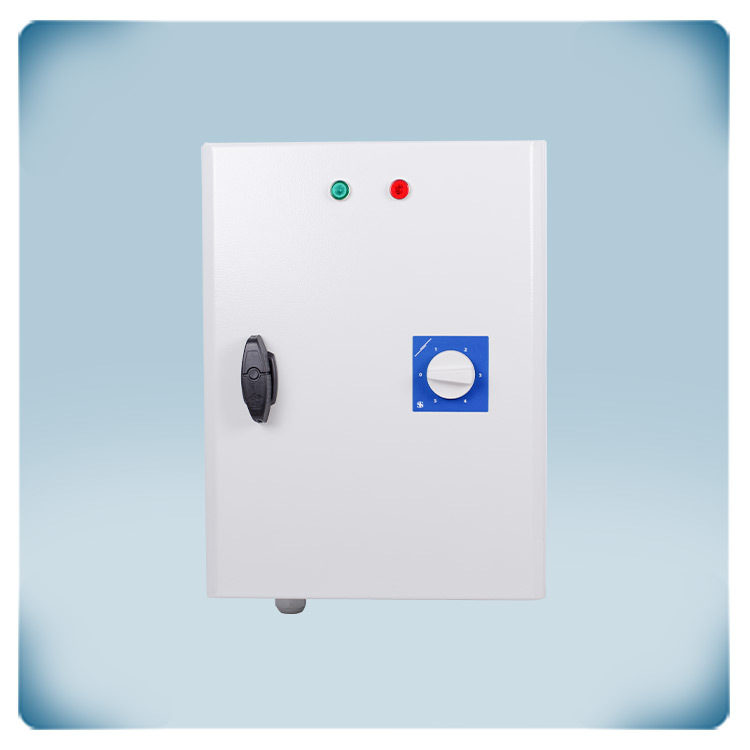

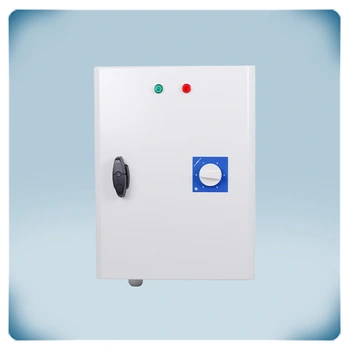

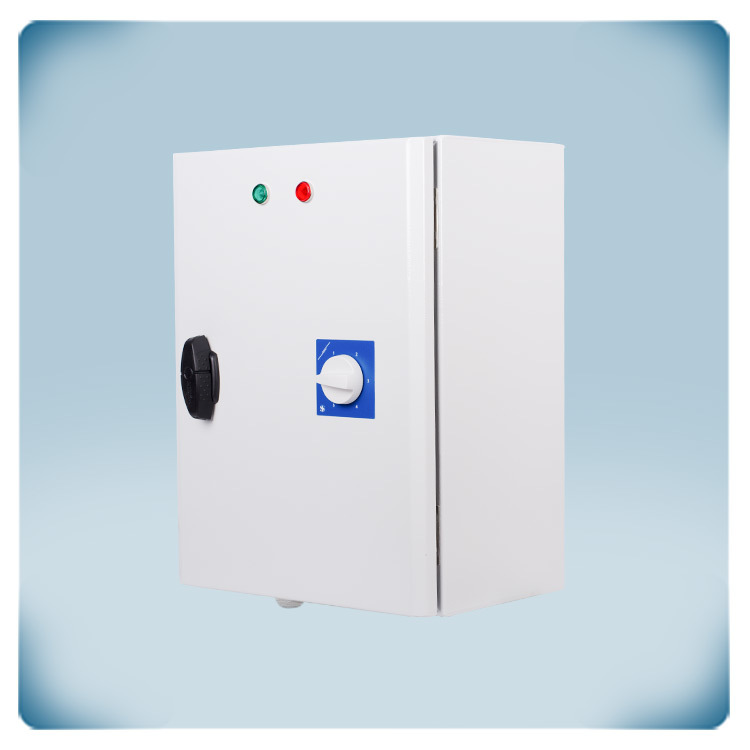

Varvtalsreglage 3x 400 VAC | motorskydd | nolläge | 6 A
Produktbeskrivning
Ett 5-stegs varvtalsreglage med digital ingång, larmutgång och oreglerad utgång. Det styr 3-fas spänningsstyrbara motorer med en maximal ström på 6 A. Matningsspänningen är 400 VAC. Fläkthastigheten regleras i 5 steg genom att justera motorspänningen. TK-övervakningsfunktionen inaktiverar motorn vid överhettning. Motorn kan fjärraktiveras eller avaktiveras via de digitala ingångarna. Efter ett strömavbrott startar motorn automatiskt om igen. Höljet möjliggör murmontering i inomhusmiljöer (IP54).
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Ett 5-stegs varvtalsreglage för 3-fas 400 V-motorer. En av de fem tillgängliga hastigheterna kan väljas via vridomkopplaren. I nolläge är motorn avstängd. Position 1 är låg hastighet och position 5 är hög hastighet. Fläkthastigheten regleras genom att reducera motorspänningen via spartransformatorer i 5 steg. Denna teknik genererar en utspänning med perfekt sinusform, vilket garanterar tyst motordrift.
Fjärrstyrd avstängning
Via de digitala ingångarna kan motorn (av)aktiveras på distans. Det finns en normalt öppen ingång och en normalt stängd ingång tillgänglig.
T.ex. via en fjärrbrytare - ansluten till den normalt öppna ingången - (av)aktiveras motorn. En brandvarnare kan anslutas till den normalt stängda ingången. Om en brandvarning inträffar kommer motorn att stängas av - oavsett status för den andra ingången.
Oreglerad utgång
Den extra, oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern körindikator, ett spjäll osv.
T.ex. när fläkten är avstängd är spjället stängt. När fläkten är aktiv är spjället öppet.
Termiskt motorskydd
Denna fläkthastighetsregulator kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). I händelse av överhettning av motorn kommer TK-övervakningsfunktionen att stänga av den för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter, måste båda TK-anslutningarna på regulatorn överbryggas för att simulera normal motortemperatur.
Larmutgång
Larmutgången (230 VAC) aktiveras när motorproblem uppstår. Den kan användas för att generera varningar.
T.ex. vid överhettning av motorn aktiveras larmutgången. TK-övervakningsfunktionen kommer att inaktivera motorn för att förhindra ytterligare skador. Larmutgången kan styra en varningslampa.
Automatisk omstart efter strömavbrott
I händelse av ett strömavbrott kommer denna styrenhet automatiskt att omstarta när strömmen återställs.
Stark kapsling
Kapslingen är tillverkad av högkvalitativt stål. Kapslingen kan murmonteras och erbjuder ett IP54-skydd mot inträngning av smuts, damm och fukt.
∞ Förstå fläkthastighetskontroll
Ett 5-stegs varvtalsreglage för 3-fas 400 V-motorer. En av de fem tillgängliga hastigheterna kan väljas via vridomkopplaren. I nolläge är motorn avstängd. Position 1 är låg hastighet och position 5 är hög hastighet. Fläkthastigheten regleras genom att reducera motorspänningen via spartransformatorer i 5 steg. Denna teknik genererar en utspänning med perfekt sinusform, vilket garanterar tyst motordrift.
Fjärrstyrd avstängning
Via de digitala ingångarna kan motorn (av)aktiveras på distans. Det finns en normalt öppen ingång och en normalt stängd ingång tillgänglig.
T.ex. via en fjärrbrytare - ansluten till den normalt öppna ingången - (av)aktiveras motorn. En brandvarnare kan anslutas till den normalt stängda ingången. Om en brandvarning inträffar kommer motorn att stängas av - oavsett status för den andra ingången.
Oreglerad utgång
Den extra, oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern körindikator, ett spjäll osv.
T.ex. när fläkten är avstängd är spjället stängt. När fläkten är aktiv är spjället öppet.
Termiskt motorskydd
Denna fläkthastighetsregulator kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). I händelse av överhettning av motorn kommer TK-övervakningsfunktionen att stänga av den för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter, måste båda TK-anslutningarna på regulatorn överbryggas för att simulera normal motortemperatur.
Larmutgång
Larmutgången (230 VAC) aktiveras när motorproblem uppstår. Den kan användas för att generera varningar.
T.ex. vid överhettning av motorn aktiveras larmutgången. TK-övervakningsfunktionen kommer att inaktivera motorn för att förhindra ytterligare skador. Larmutgången kan styra en varningslampa.
Automatisk omstart efter strömavbrott
I händelse av ett strömavbrott kommer denna styrenhet automatiskt att omstarta när strömmen återställs.
Stark kapsling
Kapslingen är tillverkad av högkvalitativt stål. Kapslingen kan murmonteras och erbjuder ett IP54-skydd mot inträngning av smuts, damm och fukt.
∞ Förstå fläkthastighetskontroll
