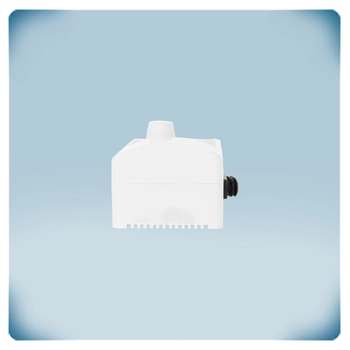

.webp "HVAC elektronisk styrenhet fläkthastighet med termiskt skydd")

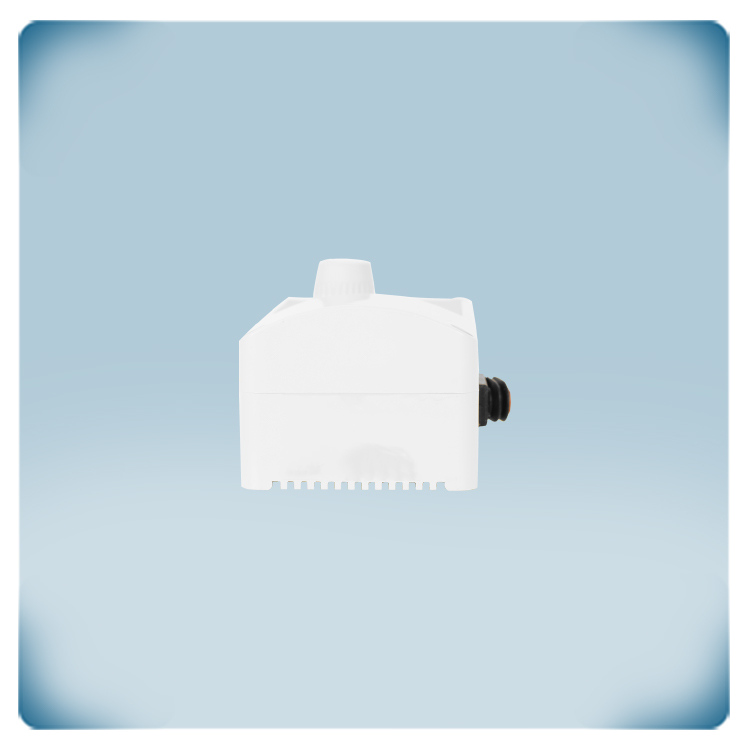

.webp "HVAC elektronisk styrenhet varvtal med termiskt skydd")

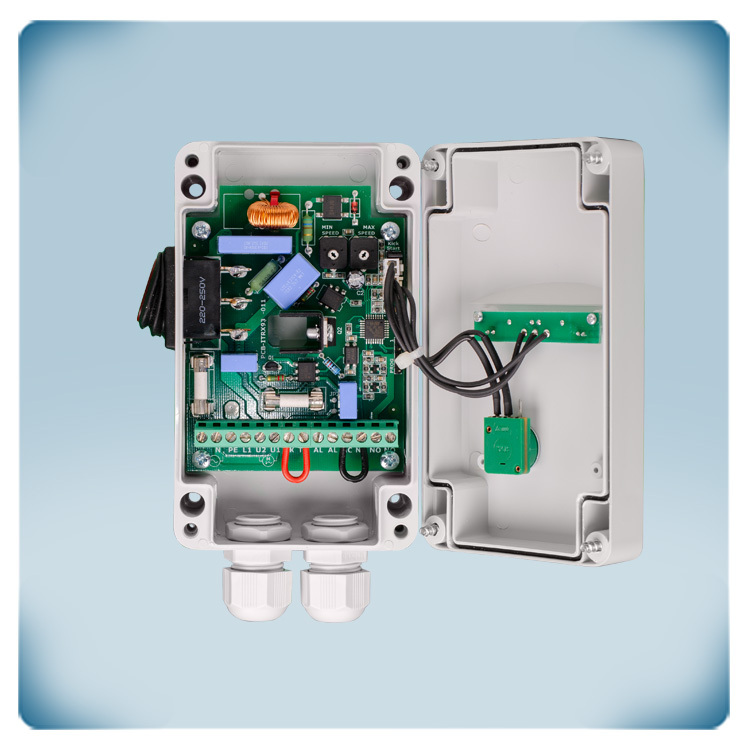

.webp "Kretskort HVAC elektronisk fläkthastighetsregulator med termiskt skydd")
Datablad
Tyristor med fjärrstyrd start-stopp-kommando | TK | 1,5 A
Produktbeskrivning
ITRS9-15-DT är en tyristor som styr varvtalet hos enfas spänningsstyrbara AC-motorer med en maximal ström på 1,5 A. Matningsspänningen är 110-240 VAC - 50-60 Hz. Den har inbyggda termiska kontakter (TK), en belyst avstängningsknapp på sidan, en larmutgång och 2 ingångar.
Ytterligare specifikationer och beskrivning
Lokal AC -fläkthastighetskontroll
ITRS9-15-DT reglerar varvtalet hos AC-motorer via den inbyggda potentiometern. Utsignalen ligger mellan minsta inspänning och matningsspänningen. Regleringen händer via fasvinkelkontroll (Triac-teknik).
En motor skulle inte köra för långsamt. Då kommer den att värma upp och eventuellt göra ett surrande ljud. Det förkortar också livslängden. Om ventilationen är något överdimensionerad och du vill undvika att någon vrider fläkten till full hastighet kan du ställa in maximal hastighet. Både min/maxhastighet kan därför ställas i med interna trimmers.
Med den upplysta strömbrytaren på sidan kan motorn aktiveras eller inaktiveras. Du kan alltså lämna den vid inställd hastighet. Den börjar bara där den slutade dagen innan.
ITRS9-15-DT reglerar varvtalet hos AC-motorer via den inbyggda potentiometern. Utsignalen ligger mellan minsta inspänning och matningsspänningen. Regleringen händer via fasvinkelkontroll (Triac-teknik).
En motor skulle inte köra för långsamt. Då kommer den att värma upp och eventuellt göra ett surrande ljud. Det förkortar också livslängden. Om ventilationen är något överdimensionerad och du vill undvika att någon vrider fläkten till full hastighet kan du ställa in maximal hastighet. Både min/maxhastighet kan därför ställas i med interna trimmers.
Med den upplysta strömbrytaren på sidan kan motorn aktiveras eller inaktiveras. Du kan alltså lämna den vid inställd hastighet. Den börjar bara där den slutade dagen innan.
Högkvalitativa komponenter och mikroprocessorstyrd
Tyristorn, tillverkad i Europa, använder elektroniska komponenter av bästa kvalitet. Detta säkerställer till exempel att du kan ansluta flera fläktar sålänge den totala strömmen inte överskrider regulatorns märkström.
Du behöver alltså inte överdimensionera ITRS. Mikroprocessorn försäkrar att fasvinkel avbrottet sker vid nollkorsningen av den levererade sinussignalen. Detta säkerställer en tyst och stabil signal. Detta förlänger livslängden för din motor eller fläkt avsevärt.
Tyristorn, tillverkad i Europa, använder elektroniska komponenter av bästa kvalitet. Detta säkerställer till exempel att du kan ansluta flera fläktar sålänge den totala strömmen inte överskrider regulatorns märkström.
Du behöver alltså inte överdimensionera ITRS. Mikroprocessorn försäkrar att fasvinkel avbrottet sker vid nollkorsningen av den levererade sinussignalen. Detta säkerställer en tyst och stabil signal. Detta förlänger livslängden för din motor eller fläkt avsevärt.
Lätt att konfigurera
Regulatorn kräver ingen konfiguration. Efter anslutning är fläkthastighetsreglaget klart att använda.
För vissa motorer rekommenderas att de får köras med full hastighet med jämna mellanrum. Det kan med valet 'direktstart': motorn körs med full hastighet de första 8 till 10 sekunderna efter att enheten slås på, varefter den kommer att sjunka snyggt till den inställda hastigheten.
I andra fall, t.ex. när det finns tung belastning, rekommenderas att motorn går sakta upp. Då kan 'mjukstart' väljas. Motorn går upp i 8 till 10 sekunder tills den har nått önskad hastighet.
Direktstart eller mjukstartacceleration kan väljas via en bygel.
Regulatorn kräver ingen konfiguration. Efter anslutning är fläkthastighetsreglaget klart att använda.
För vissa motorer rekommenderas att de får köras med full hastighet med jämna mellanrum. Det kan med valet 'direktstart': motorn körs med full hastighet de första 8 till 10 sekunderna efter att enheten slås på, varefter den kommer att sjunka snyggt till den inställda hastigheten.
I andra fall, t.ex. när det finns tung belastning, rekommenderas att motorn går sakta upp. Då kan 'mjukstart' väljas. Motorn går upp i 8 till 10 sekunder tills den har nått önskad hastighet.
Direktstart eller mjukstartacceleration kan väljas via en bygel.
TK-övervakning
ITRS9-15-DT kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). Vid överhettning av motor kommer TK -övervakningsfunktionen att stänga av motorn för att förhindra motorskador. Detta visas av den röda lysdioden på framsidan regulatorn som kommer att lysa kontinuerligt. Om din motor inte är utrustad med TK -kontakter, överbrygga båda TK -terminalerna på ITRS9 -styrenheten för att simulera normal motortemperatur.
Olika in- och utgångar
Den oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern körindikator, ett spjäll, osv.
T.ex. när fläkten är avstängd stängs spjället. När fläkten är aktiv är spjället öppet.
Den oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern körindikator, ett spjäll, osv.
T.ex. när fläkten är avstängd stängs spjället. När fläkten är aktiv är spjället öppet.
Larmutgången kan användas för att signalera motorproblem via en extern summer eller varningslampa.
De 2 ingångarna kan brukas för att fjärraktivera eller -avaktivera motorn. T.ex. en extern brytare eller klocka kan användas för att starta motorn.
Massivt hölje
Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är flammskyddande vid brand, mycket starkt och stötbeständigt.
Det är IP54-skyddsklassat.
Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är flammskyddande vid brand, mycket starkt och stötbeständigt.
Det är IP54-skyddsklassat.
