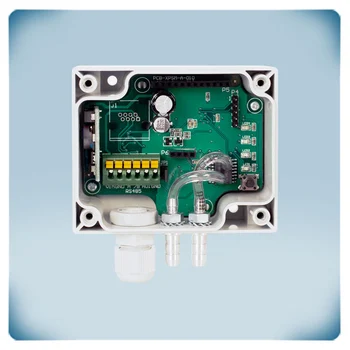

.webp "Kretskort differenstryckregulator spjällmanöverdon")
Datablad
Tryckregulator | spjällställdon | 0-1.000 Pa | 24 VDC
Produktbeskrivning
Detta är en differenstryckregulator med analog utsignal som styr spjällställdon. Matningsspänningen är 24 VDC och området är ställbar mellan 0 till 1.000 Pa. Den reglerar differenstryck eller luftflöde. Lufthastighetsreglering är också möjlig i kombination med en anslutningssats för pitotrör. Utgångstypen kan väljas: 0-10 VDC / 0-20 mA / 0-100% PWM. De fyra LED-indikatorerna visar givarens status och de kontrollerade värdena. Differentialtrycks börvärde och alla andra inställningar kan justeras via Modbus RTU.
Ytterligare specifikationer och beskrivning
Vad kan mätas med denna regulator?
HPSA-2-serien är högupplösta regulatorer som justerar skillnaden mellan två absoluta tryck, differenstrycket.
Dessa differenstrycksregulatorer har utvecklats speciellt för styrning av spjäll. Regulatorns 0-10V-utgång styr klaffläget.
HPSA-2-serien är högupplösta regulatorer som justerar skillnaden mellan två absoluta tryck, differenstrycket.
Dessa differenstrycksregulatorer har utvecklats speciellt för styrning av spjäll. Regulatorns 0-10V-utgång styr klaffläget.
Vad med luftflöde eller lufthastighet?
Baserat på differenstrycksmätningen kan luftvolymflödet [m³ / h] eller lufthastigheten [m / s] beräknas.
För att beräkna luftvolymflödet baserat på fläktens K-faktor, använd anslutningssatsen typ PSET-PVC-200 eller PSET-QF-200. Denna anslutningssats kan också användas för differenstryckskontroll.
Baserat på differenstrycksmätningen kan luftvolymflödet [m³ / h] eller lufthastigheten [m / s] beräknas.
För att beräkna luftvolymflödet baserat på fläktens K-faktor, använd anslutningssatsen typ PSET-PVC-200 eller PSET-QF-200. Denna anslutningssats kan också användas för differenstryckskontroll.
Använd anslutningsuppsättning PSET-PTS-200 eller PSET-PTL-200 för att styra luftvolymflödet baserat på kanaltvärsnittet [cm²] eller lufthastigheten [m / s].
Hur fungerar denna differenstrycksregulator?
Denna tryckregulator har en analog 0-10 V utgång. Denna utgång styr spjällbladets position baserat på uppmätt differenstryck, luftvolymflöde eller lufthastighet. Spjällmanöverdonet styrs på ett sådant sätt att mätvärdet hålls konstant vid börvärdet. Börvärdet kan ställas in via Modbus RTU. För att anpassa ventilens reaktionstid till applikationen kan P- och I -faktorerna ställas in via Modbus RTU. Denna integrerade PI-kontroll med anti-svängningsfunktion säkerställer att spjället kan styras direkt. Anordningen är utrustade med ett helt digitalt sensorelement och kan användas i många applikationer. Nollkalibrering och återställning av Modbus-registren kan utföras av en mikrobrytare.
Området är ställbar mellan 0 till 1.000 Pa.
Denna tryckregulator har en analog 0-10 V utgång. Denna utgång styr spjällbladets position baserat på uppmätt differenstryck, luftvolymflöde eller lufthastighet. Spjällmanöverdonet styrs på ett sådant sätt att mätvärdet hålls konstant vid börvärdet. Börvärdet kan ställas in via Modbus RTU. För att anpassa ventilens reaktionstid till applikationen kan P- och I -faktorerna ställas in via Modbus RTU. Denna integrerade PI-kontroll med anti-svängningsfunktion säkerställer att spjället kan styras direkt. Anordningen är utrustade med ett helt digitalt sensorelement och kan användas i många applikationer. Nollkalibrering och återställning av Modbus-registren kan utföras av en mikrobrytare.
Området är ställbar mellan 0 till 1.000 Pa.
Vilken matningsspänning behöver jag?
Denna sensor behöver en 24 VDC matningsspänning. Vi har strömförsörjningar i vårt program som omvandlar 230 V till 24 V.
Denna sensor behöver en 24 VDC matningsspänning. Vi har strömförsörjningar i vårt program som omvandlar 230 V till 24 V.
Lätt att ansluta!
Klämkontakterna gör rutinunderhåll överflödigt och garanterar tillförlitlig kontakt för fasta eller strängade trådar.
Klämkontakterna gör rutinunderhåll överflödigt och garanterar tillförlitlig kontakt för fasta eller strängade trådar.
LED-display
HPSAF-1K0-2 visar tydligt differenstrycksvärdet via de gröna, gula och röda lysdioderna. Den gröna lysdioden indikerar att differenstrycket ligger inom intervallet. När differenstrycket kommer inom larmområdet tänds den gula lysdioden. Rött betyder att värdet ligger utanför mätområdet. Lysdioderna kan också indikera status för luftvolymflödet eller lufthastigheten, justerbart via Modbus. Den andra gröna lysdioden visar sensorns status. Den aktiveras när strömförsörjningen och Modbus RTU -kommunikation är aktiverade.
HPSAF-1K0-2 visar tydligt differenstrycksvärdet via de gröna, gula och röda lysdioderna. Den gröna lysdioden indikerar att differenstrycket ligger inom intervallet. När differenstrycket kommer inom larmområdet tänds den gula lysdioden. Rött betyder att värdet ligger utanför mätområdet. Lysdioderna kan också indikera status för luftvolymflödet eller lufthastigheten, justerbart via Modbus. Den andra gröna lysdioden visar sensorns status. Den aktiveras när strömförsörjningen och Modbus RTU -kommunikation är aktiverade.
Lätt att hantera!
Denna sensor kräver ingen konfiguration. Efter installationen kan den omedelbart användas. Standardinställningarna är tillräckliga för de flesta applikationer. Vid behov kan inställningarna justeras via Modbus RTU.
Denna sensor kräver ingen konfiguration. Efter installationen kan den omedelbart användas. Standardinställningarna är tillräckliga för de flesta applikationer. Vid behov kan inställningarna justeras via Modbus RTU.
Ställa in parametrar
Regulatorn har inga DIP -omkopplare. Alla inställningar bör göras via 3S Modbus. Parametrar kan ställas in och övervakas via Modbus.
Till exempel kan en annan utgångstyp väljas för att göra den kompatibel med andra enheter: 0-10 VDC / 0-20 mA / PWM.
I artikelns Modbus Register Map hittar du en översikt över de parametrar som kan läsas ut och ändras via Modbus.
Dataloggning kan också göras med Senteraweb.
Regulatorn har inga DIP -omkopplare. Alla inställningar bör göras via 3S Modbus. Parametrar kan ställas in och övervakas via Modbus.
Till exempel kan en annan utgångstyp väljas för att göra den kompatibel med andra enheter: 0-10 VDC / 0-20 mA / PWM.
I artikelns Modbus Register Map hittar du en översikt över de parametrar som kan läsas ut och ändras via Modbus.
Dataloggning kan också göras med Senteraweb.
