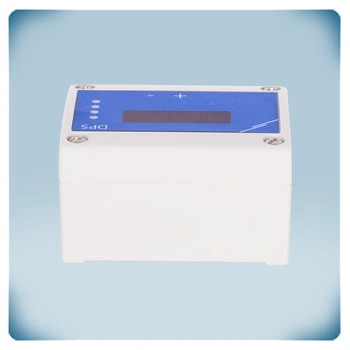

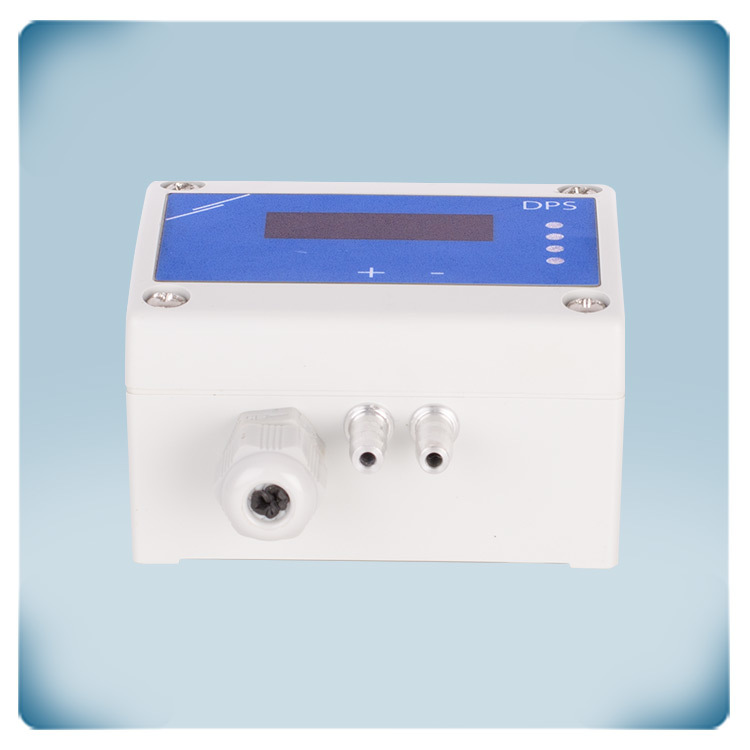

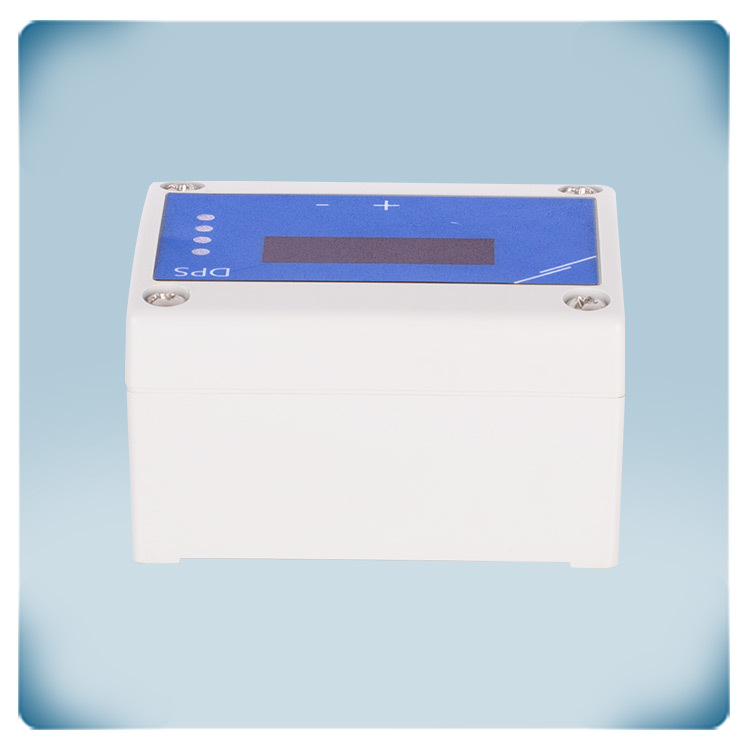

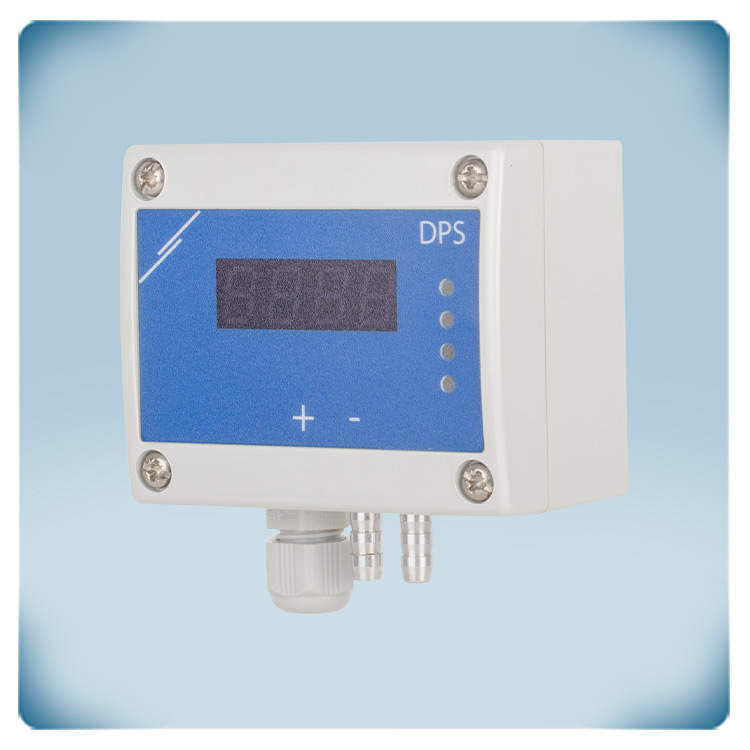

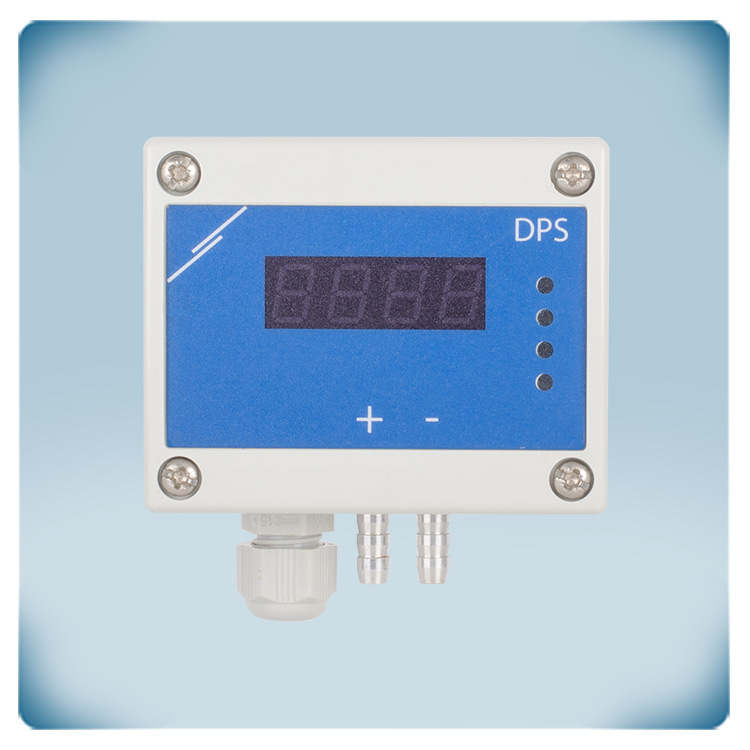

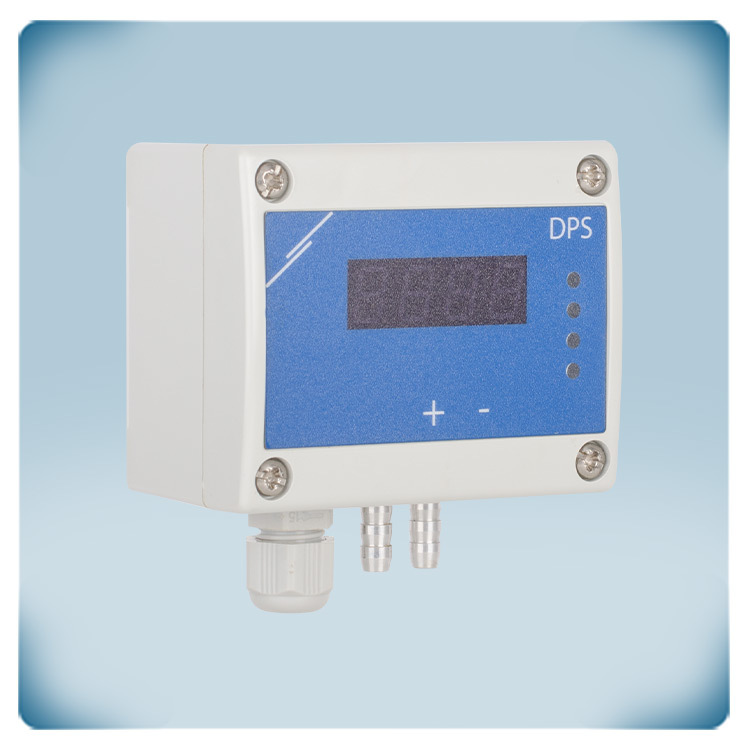

Tryckgivare | display | 0-1000 Pa | 24 VDC
Produktbeskrivning
Denna sensor med display mäter differenstryck mellan 0 - 1.000 Pa och har 24 VDC matningsspänning. Avläsning av lufthastighet eller luftflöde är också möjlig. Uppmätta värden överförs via den analoga utgången och via Modbus RTU. Utgångstypen kan väljas: 0-10 VDC / 0-20 mA / 0-100% PWM. De fyra LED-indikatorerna och displayen visar givarens status och de uppmätta värdena. Differentialtrycksområdet och alla andra inställningar kan justeras via Modbus RTU.
Ytterligare specifikationer och beskrivning
Differenstryck, luftvolymflöde eller lufthastighet?
Denna sensor mäter differenstryck [Pa]. Baserat på detta kan luftvolymflöde [m³/tim] eller lufthastighet [m/s] beräknas.
- För att beräkna luftflöde/differenstryck baserat på fläktens K-faktor kan du använda PSET-PVC-200 eller PSET-QF-200.
- För att beräkna luftflöde baserat på kanalens tvärsnitt [cm²] eller lufthastighet [m/s] kan du använda PSET-PTS-200 eller PSET-PTL-200.
Denna sensor mäter differenstryck [Pa]. Baserat på detta kan luftvolymflöde [m³/tim] eller lufthastighet [m/s] beräknas.
- För att beräkna luftflöde/differenstryck baserat på fläktens K-faktor kan du använda PSET-PVC-200 eller PSET-QF-200.
- För att beräkna luftflöde baserat på kanalens tvärsnitt [cm²] eller lufthastighet [m/s] kan du använda PSET-PTS-200 eller PSET-PTL-200.
Visuell indikation
LED-displayen visualiserar det uppmätta trycket, luftflödet eller lufthastigheten. Dessutom erbjuder de gröna, gula och röda lysdioderna en visuell indikation av det uppmätta värdet. Den gröna lysdioden indikerar att trycknivån ligger inom räckvidden. När trycknivån går in i larmområdet tänds den gula lysdioden. Rött betyder att differenstrycket ligger utanför den inställda räckvidden. Lysdioderna kan också indikera status för luftflöde eller lufthastighet. Den andra gröna lysdioden indikerar sensorstatus. Den aktiveras när strömförsörjning och Modbus RTU-kommunikation är aktiverade.
LED-displayen visualiserar det uppmätta trycket, luftflödet eller lufthastigheten. Dessutom erbjuder de gröna, gula och röda lysdioderna en visuell indikation av det uppmätta värdet. Den gröna lysdioden indikerar att trycknivån ligger inom räckvidden. När trycknivån går in i larmområdet tänds den gula lysdioden. Rött betyder att differenstrycket ligger utanför den inställda räckvidden. Lysdioderna kan också indikera status för luftflöde eller lufthastighet. Den andra gröna lysdioden indikerar sensorstatus. Den aktiveras när strömförsörjning och Modbus RTU-kommunikation är aktiverade.
Hur fungerar det?
DPS-F-1K0-2 har 1 analog utgång. Den överför det uppmätta differenstrycket, luftvolymflödet eller lufthastigheten proportionellt. Standardvärdet för denna givare är 0 till 1.000 Pa. Som standard sänder utgången 0 V vid 0 Pa och 10 V vid 1.000 Pa. Detta intervall, utgångstyp och alla andra inställningar kan justeras via Modbus RTU. Utgångstypen kan justeras via Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM.
DPS-F-1K0-2 har 1 analog utgång. Den överför det uppmätta differenstrycket, luftvolymflödet eller lufthastigheten proportionellt. Standardvärdet för denna givare är 0 till 1.000 Pa. Som standard sänder utgången 0 V vid 0 Pa och 10 V vid 1.000 Pa. Detta intervall, utgångstyp och alla andra inställningar kan justeras via Modbus RTU. Utgångstypen kan justeras via Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM.
Minskad installationstid

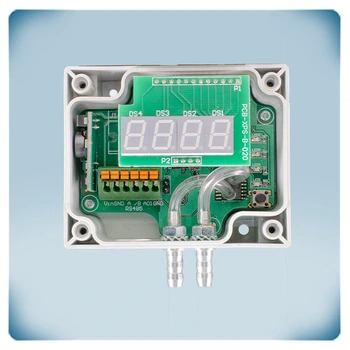

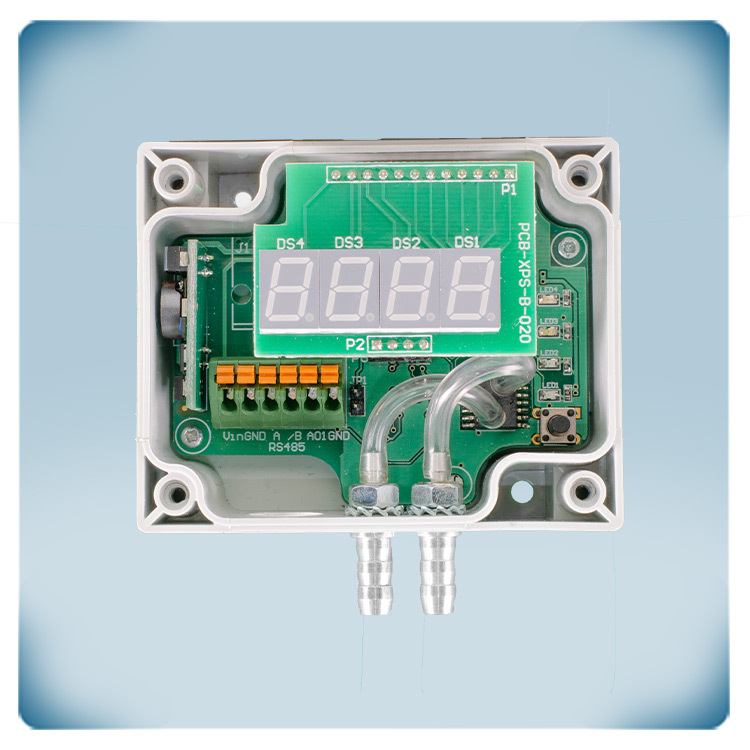

Matningsspänningen, den analoga utgången och Modbus RTU-kommunikation kan anslutas via klämkontakterna. De eliminerar behovet av rutinunderhåll och garanterar en pålitlig kontakt för fasta eller trådade ledningar. Matningsspänningen är 24 VDC vilket ökar din installations säkerhet och tillförlitlighet. De flesta 24 VDC-strömkällorna erbjuder nämligen skydd mot kortslutning, överbelastning och överspänning. Jordanslutningarna på strömförsörjningen (V-) och utgången (GND) är inte anslutna internt. Detta innebär att en 4-trådskabel krävs för att ansluta denna sensor. Sensorn kan monteras på väggen.
Matningsspänningen, den analoga utgången och Modbus RTU-kommunikation kan anslutas via klämkontakterna. De eliminerar behovet av rutinunderhåll och garanterar en pålitlig kontakt för fasta eller trådade ledningar. Matningsspänningen är 24 VDC vilket ökar din installations säkerhet och tillförlitlighet. De flesta 24 VDC-strömkällorna erbjuder nämligen skydd mot kortslutning, överbelastning och överspänning. Jordanslutningarna på strömförsörjningen (V-) och utgången (GND) är inte anslutna internt. Detta innebär att en 4-trådskabel krävs för att ansluta denna sensor. Sensorn kan monteras på väggen.
Hög kvalitet
Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är värmebeständigt, mycket tufft och ger bra skydd mot stötar. Tryckanslutningsmunstyckena är gjorda av aluminium. Sensorkapslingen erbjuder ett IP65-skydd mot smuts och vatten.
Höljet är tillverkat av högkvalitativ r-ABS VO (UL94) plast. Detta material är värmebeständigt, mycket tufft och ger bra skydd mot stötar. Tryckanslutningsmunstyckena är gjorda av aluminium. Sensorkapslingen erbjuder ett IP65-skydd mot smuts och vatten.
