Datablad
Rumsgivare för temperatur | luftfuktighet | 24 VAC | VDC
Produktbeskrivning
En HVAC-temperaturgivare som också mäter relativ luftfuktighet och omgivande ljus. Den typiska användningen är i kommersiella miljöer och bostäder. Matningsspänningen är 24 VAC eller 24 VDC.
De uppmätta värdena överförs via tre analoga utgångar och via Modbus RTU-kommunikation. Utgångstypen kan väljas: 0-10 VDC / 0-20 mA / 0-100% PWM. I många tillämpningar kan sensorn för omgivande ljus användas för att styra ventilationssystemet i förhållande till rumsbeläggningen. Alla inställningar kan justeras via Modbus RTU. Även ljusintensiteten för lysdioderna för statusindikering är justerbar.
Ytterligare specifikationer och beskrivning
Varför ska man mäta temperatur och relativ fuktighet?
Temperatur och relativ luftfuktighet har en direkt inverkan på de boendes välbefinnande och komfort. Torr luft leder till torr hud och kliande ögon. För höga grader av relativ fuktighet leder till att det bildas kondens på fönster, väggar och tak som är kallare än lufttemperaturen. Det kan skada byggnadsmaterial och orsaka lukt i dåligt ventilerade utrymmen.
Vad gör en RSTHG?
Den här sensorn mäter temperatur, relativ fuktighet och omgivande ljus. Baserat på temperatur och fuktighet beräknas daggpunkten. Givaren har tre analoga utgångar. Var och en av dem överför ett av de uppmätta värdena. Fabrikinställningen är som följande: utgång 1 för uppmätt temperatur och utgång 2 för relativ luftfuktighet. Utgång 3 är här inaktiverad, men kan också överföra temperatur eller relativ fuktighet. Så kommer till exempel utgång 1 att överföra 0 V vid 0 °C och 10 V vid 50 °C. Varje utgångsvärde varierar proportionellt i förhållande till den uppmätta temperaturen eller den relativa fuktigheten.
Lokal visualisering på själva sensorn
RSTHG erbjuder en tydlig, visuell indikering av temperaturen (fabrikinställning) via de gröna, gula och röda lysdioderna. Den gröna lysdioden indikerar att temperaturen ligger inom intervallet. När temperaturen kommer in i varningsområdet lyser den gula lysdioden. Rött betyder: för varmt eller för kallt. Det är också möjligt att visualisera den relativa luftfuktigheten istället för temperaturen. Det räcker med att ange detta i Modbus holding register 79. Uppmätt temperatur och relativ luftfuktighet är tillgängliga via de analoga utgångarna och via Modbus RTU. Daggpunkten och den omgivande ljusnivån är tillgängliga via Modbus RTU.
Utanpåliggande montering
Givaren kan installeras inomhus på en vägg eller på en plan yta. Monteringshålen är anpassade till europeiska standard väggmonteringslådor. Sensorn kan fästas på monteringslådan med två skruvar. I detta fall syns endast givarens frontplatta på väggen.
3-trådsanslutning

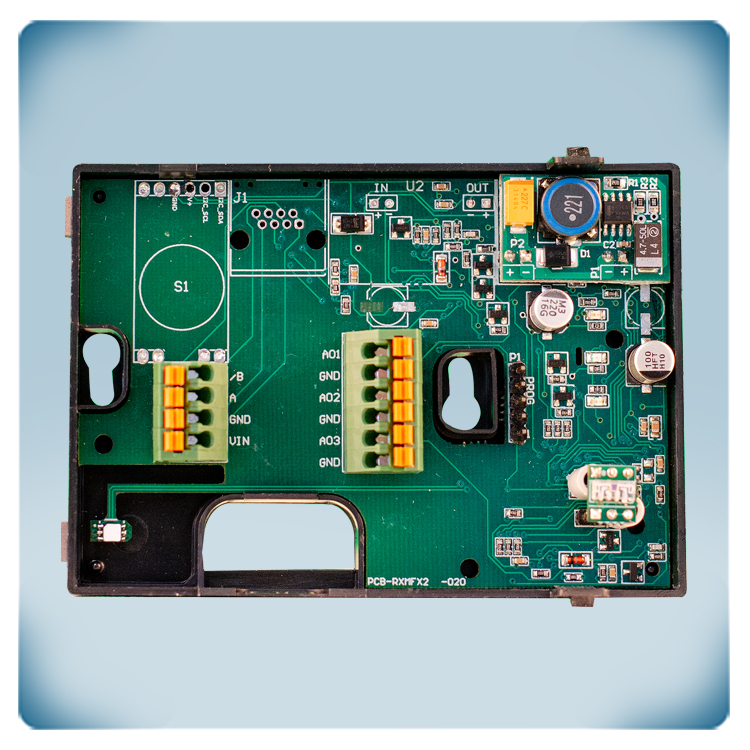

Terminalblocken med fjäderkontakter minskar tiden för kabeldragning och installation. De eliminerar behovet av rutinunderhåll och garanterar en tillförlitlig kontakt för fasta eller tvinnade ledningar. Den här givaren kan förses med 24 VDC eller 24 VAC. Den är avsedd för 3-trådsanslutning. Utgångens jord (GND) är internt ansluten till matningsspänningens jord (V-). Se till att inte ansluta denna gemensamma jord till andra enheter som drivs av en likspänning.
Lätt att använda
RSTHG-givaren kräver ingen konfiguration. När den väl är installerad är den redo att användas. Standardinställningarna räcker för de flesta tillämpningar. Vid behov kan inställningarna justeras via Modbus RTU. Till exempel kan en annan utgångstyp väljas för att göra den kompatibel med andra enheter: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Även ljusintensiteten hos lysdioderna för statusindikering kan justeras. Modbus-registerlistan ger en fullständig översikt över alla justerbara inställningar.
Hög kvalitet och snygg design
HVAC-givaren är tillverkad i Europa. Den har en snygg, enkel design som passar i de flesta interiörer. Den elfenbenfärgade kapslingen, som är tillverkad av högkvalitativ ASA plast, erbjuder IP30-skydd mot inträngning av damm och fukt. Varje givare kalibreras och testas i vår fabrik. Vi använder sensorelement och komponenter av hög kvalitet. Detta säkerställer långsiktig stabilitet och noggrannhet hos givaren. För att säkerställa optimal prestanda bör den skyddas från direkt solljus.
∞ Hur kan man mäta och övervaka luftkvaliteten?
Temperatur och relativ luftfuktighet har en direkt inverkan på de boendes välbefinnande och komfort. Torr luft leder till torr hud och kliande ögon. För höga grader av relativ fuktighet leder till att det bildas kondens på fönster, väggar och tak som är kallare än lufttemperaturen. Det kan skada byggnadsmaterial och orsaka lukt i dåligt ventilerade utrymmen.
Vad gör en RSTHG?
Den här sensorn mäter temperatur, relativ fuktighet och omgivande ljus. Baserat på temperatur och fuktighet beräknas daggpunkten. Givaren har tre analoga utgångar. Var och en av dem överför ett av de uppmätta värdena. Fabrikinställningen är som följande: utgång 1 för uppmätt temperatur och utgång 2 för relativ luftfuktighet. Utgång 3 är här inaktiverad, men kan också överföra temperatur eller relativ fuktighet. Så kommer till exempel utgång 1 att överföra 0 V vid 0 °C och 10 V vid 50 °C. Varje utgångsvärde varierar proportionellt i förhållande till den uppmätta temperaturen eller den relativa fuktigheten.
Lokal visualisering på själva sensorn
RSTHG erbjuder en tydlig, visuell indikering av temperaturen (fabrikinställning) via de gröna, gula och röda lysdioderna. Den gröna lysdioden indikerar att temperaturen ligger inom intervallet. När temperaturen kommer in i varningsområdet lyser den gula lysdioden. Rött betyder: för varmt eller för kallt. Det är också möjligt att visualisera den relativa luftfuktigheten istället för temperaturen. Det räcker med att ange detta i Modbus holding register 79. Uppmätt temperatur och relativ luftfuktighet är tillgängliga via de analoga utgångarna och via Modbus RTU. Daggpunkten och den omgivande ljusnivån är tillgängliga via Modbus RTU.
Utanpåliggande montering
Givaren kan installeras inomhus på en vägg eller på en plan yta. Monteringshålen är anpassade till europeiska standard väggmonteringslådor. Sensorn kan fästas på monteringslådan med två skruvar. I detta fall syns endast givarens frontplatta på väggen.3-trådsanslutning
Terminalblocken med fjäderkontakter minskar tiden för kabeldragning och installation. De eliminerar behovet av rutinunderhåll och garanterar en tillförlitlig kontakt för fasta eller tvinnade ledningar. Den här givaren kan förses med 24 VDC eller 24 VAC. Den är avsedd för 3-trådsanslutning. Utgångens jord (GND) är internt ansluten till matningsspänningens jord (V-). Se till att inte ansluta denna gemensamma jord till andra enheter som drivs av en likspänning.
Lätt att använda
RSTHG-givaren kräver ingen konfiguration. När den väl är installerad är den redo att användas. Standardinställningarna räcker för de flesta tillämpningar. Vid behov kan inställningarna justeras via Modbus RTU. Till exempel kan en annan utgångstyp väljas för att göra den kompatibel med andra enheter: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Även ljusintensiteten hos lysdioderna för statusindikering kan justeras. Modbus-registerlistan ger en fullständig översikt över alla justerbara inställningar.
Hög kvalitet och snygg design
HVAC-givaren är tillverkad i Europa. Den har en snygg, enkel design som passar i de flesta interiörer. Den elfenbenfärgade kapslingen, som är tillverkad av högkvalitativ ASA plast, erbjuder IP30-skydd mot inträngning av damm och fukt. Varje givare kalibreras och testas i vår fabrik. Vi använder sensorelement och komponenter av hög kvalitet. Detta säkerställer långsiktig stabilitet och noggrannhet hos givaren. För att säkerställa optimal prestanda bör den skyddas från direkt solljus.
∞ Hur kan man mäta och övervaka luftkvaliteten?
