Datablad

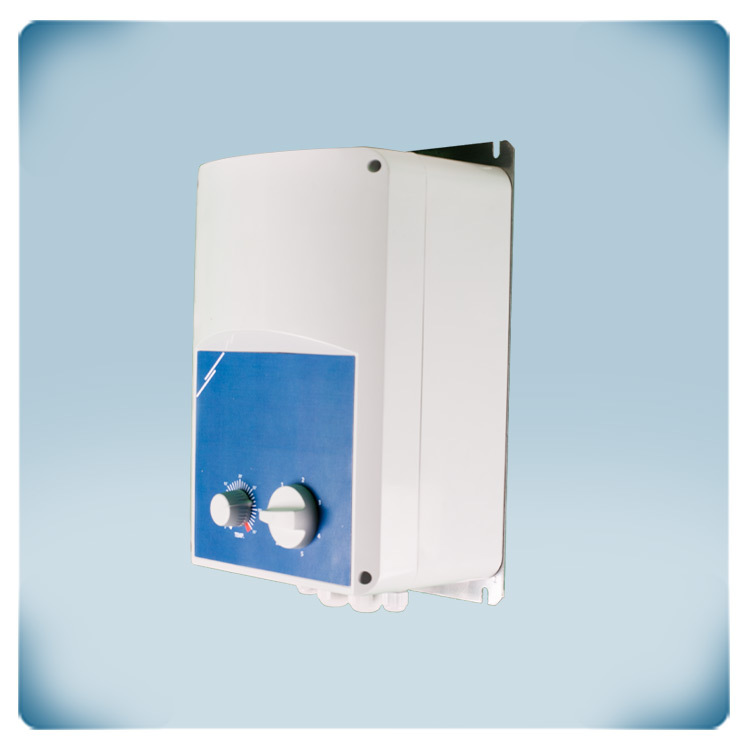

Regulator för varmluftsvärmare | 2,5 A
Produktbeskrivning
GTH-serien av transformator varvtalsregulatorer styr enfas spänningsstyrbara motorer. Det görs genom att justera utspänningen enligt den uppmätta temperaturen. Matningsspänningen är 230 VAC och den maximala (kombinerade) strömmen är 2,5 A. Dessa styrenheter kan användas för uppvärmning eller kylning. De är utrustade med en spartransformator och reglerar AC-fläkthastigheten i automatiskt eller manuellt läge. Höljet är konstruerat för utanpåliggande montering inomhus (IP54). Läs mer om produkten nedan.
Ytterligare specifikationer och beskrivning
Manuellt eller automatiskt val av fläkthastighet?
I manuellt läge är det möjligt att välja en av de 5 angivna fläkthastighetspositionerna via den integrerade vridomkopplaren.
I automatiskt läge (Auto) justeras fläkthastigheten automatiskt i fem steg enligt mätningen av den externa passiva temperaturgivaren (PT500-sond, måste beställas separat). Ju högre skillnaden mellan uppmätt temperatur och inställt temperaturbörvärde, desto högre blir fläkthastigheten. I kylläge kommer fläkthastigheten att öka om den uppmätta temperaturen överstiger det valda temperaturbörvärdet. I värmeläge är det tvärtom. Via en bygel kan värmeläge eller kylläge väljas. Denna reglage har 7 lägen: avstängt, automatisk drift och 5 olika hastighetsnivåer för manuell drift. När börvärdet uppnås avaktiveras fläkten i både automatiskt och manuellt läge.
Oreglerad utgång
Den oreglerade utgången aktiveras tillsammans med motorn och kan användas för att styra en ventil (t.ex. matningsventil för uppvärmning eller kylvatten).
I värmeläge aktiveras den oreglerade utgången (230 VAC) när omgivningstemperaturen är lägre än den valda temperaturen. I kylläge är det tvärtom.
I värmeläge aktiveras den oreglerade utgången (230 VAC) när omgivningstemperaturen är lägre än den valda temperaturen. I kylläge är det tvärtom.
Termiskt motorskydd
GTH-1-25L22 kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). I händelse av överhettning av motorn kommer TK-övervakningsfunktionen att stänga av den för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter ska du avaktivera TK-övervakningsfunktionen via Modbus Register 14.
GTH-1-25L22 kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). I händelse av överhettning av motorn kommer TK-övervakningsfunktionen att stänga av den för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter ska du avaktivera TK-övervakningsfunktionen via Modbus Register 14.
Automatisk omstart efter strömavbrott
I händelse av ett strömavbrott kommer denna styrenhet automatiskt att återställa sig själv när strömmen återställs.
I händelse av ett strömavbrott kommer denna styrenhet automatiskt att återställa sig själv när strömmen återställs.
Solid hölje
Kapslingen är tillverkad av högkvalitativ r-ABS-plast. Detta material är exceptionellt värmebeständigt, mycket segt och ger bra skydd mot stötar. Kapslingen kan väggmonteras och erbjuder ett IP54-skydd mot inträngning av smuts, damm och fukt.
Kapslingen är tillverkad av högkvalitativ r-ABS-plast. Detta material är exceptionellt värmebeständigt, mycket segt och ger bra skydd mot stötar. Kapslingen kan väggmonteras och erbjuder ett IP54-skydd mot inträngning av smuts, damm och fukt.
