Datablad
Reglage 3x 400 VAC | dag/natt | fjärrstyrd avstängning | TK | 11 A
Produktbeskrivning
Detta reglage styr 3-fas 400 V spänningsstyrbara motorer med en maximal (kombinerad) ström på 11 A. Den krävs 3x 400 VAC matningsspänning. 2 optimala motorhastigheter kan väljas. TK-övervakningsfunktionen inaktiverar motorn vid överhettning. Efter ett strömavbrott startar motorn automatiskt om. Kapslingen är förfärdigad för murmontering och erbjuder ett IP54-skydd mot smuts, damm och fukt. Läs mer om denna produkt nedan.
Ytterligare specifikationer och beskrivning
Hur fungerar det?

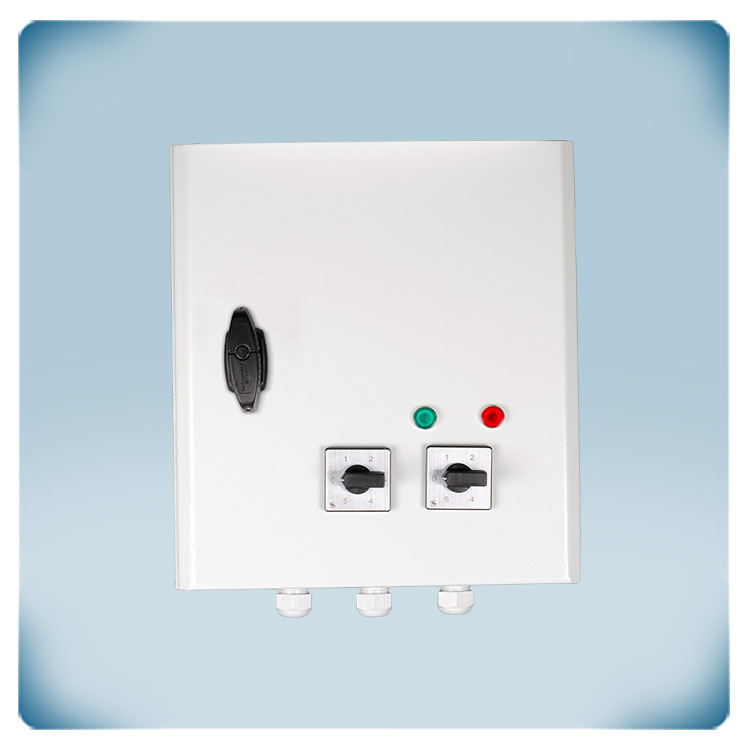

Via två separata femstegs vridomkopplare kan 2 optimala hastigheter väljas. När motorn är aktiv är det möjligt att växla mellan båda hastigheterna via en torrkontaktingång.
T.ex. en extern klocka kan skilja mellan dag- och nattventilation eller hög/låg hastighet.
Fläkthastigheten regleras genom att reducera motorspänningen via spartransformatorer. Denna teknik genererar en utgångsspänning med perfekt sinusform, vilket garanterar tyst motordrift. Regulatorn kräver 3 x 400 VAC matningsspänning.
Fjärrstyrd avstängning
Via två ingångar kan motorn fjärraktiveras eller -avaktiveras. Det finns en normalt öppen ingång och en normalt stängd ingång tillgänglig.
T.ex. via fjärrbrytare - ansluten till den normalt öppna ingången - kan motorn aktiveras eller avaktiveras. En brandvarnare ansluts till den normalt stängda ingången. Om en brandvarning inträffar kommer motorn att stängas av - oavsett status för den andra ingången.
Ytterligare utgångar
Den extra, oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern körindikator, ett spjäll osv..
T.ex. när fläkten är avstängd är spjället stängt. När fläkten är aktiv är spjället öppet.
Larmutgången (230 VAC) aktiveras när motorproblem uppstår. Den kan användas för att generera varningar.
T.ex. vid överhettning av motorn aktiveras larmutgången. TK-övervakningsfunktionen kommer att inaktivera motorn för att förhindra ytterligare skador. Larmutgången kan styra en varningslampa.
Larmutgången och den oreglerade utgången kan alltså styra externa enheter för att generera varningar eller för att bekräfta normal drift.
Termiskt motorskydd
SC2A4110L55 kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). I händelse av överhettning av motorn kommer TK-övervakningsfunktionen att stänga av den för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter, måste båda TK-anslutningarna på regulatorn överbryggas för att simulera normal motortemperatur.
Automatisk omstart efter strömavbrott
I händelse av ett strömavbrott kommer denna regulator automatiskt att starta om när strömmen återställs.

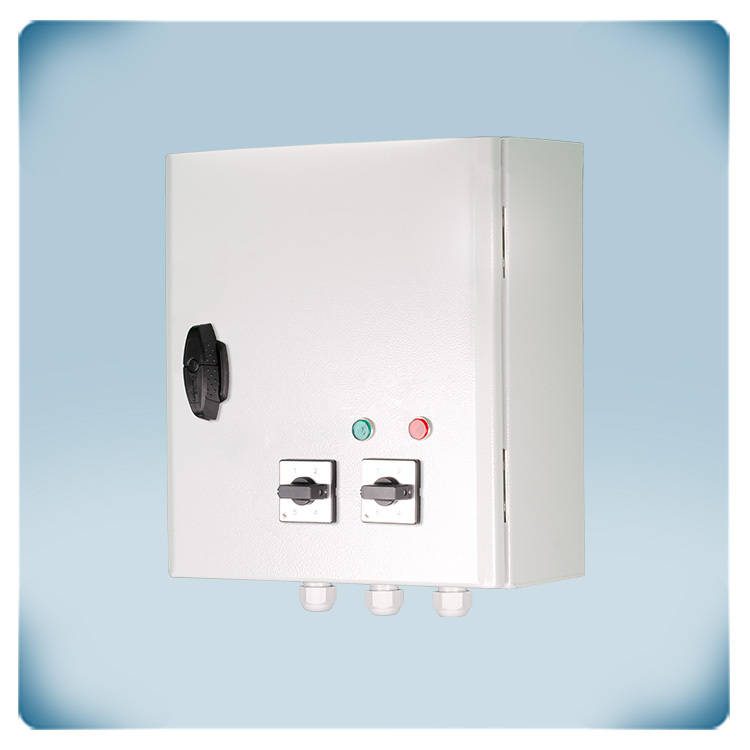

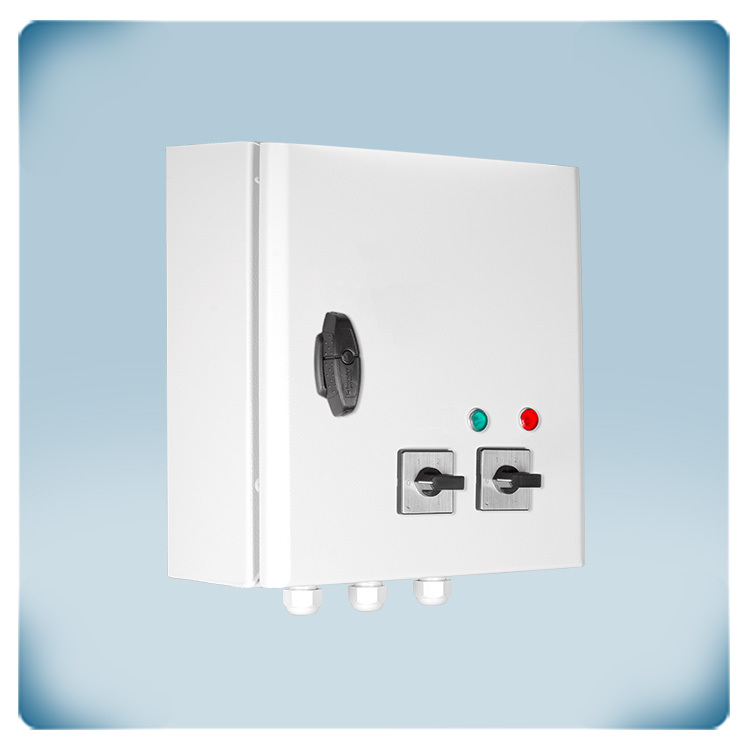

Stark kapsling
Kapslingen är förfärdigad av högkvalitativt stål. Den är lämplig för väggmontering och erbjuder ett IP54-skydd mot inträngning av smuts, damm och fukt.
∞ Förstå fläkthastighetskontroll
Via två separata femstegs vridomkopplare kan 2 optimala hastigheter väljas. När motorn är aktiv är det möjligt att växla mellan båda hastigheterna via en torrkontaktingång.
T.ex. en extern klocka kan skilja mellan dag- och nattventilation eller hög/låg hastighet.
Fläkthastigheten regleras genom att reducera motorspänningen via spartransformatorer. Denna teknik genererar en utgångsspänning med perfekt sinusform, vilket garanterar tyst motordrift. Regulatorn kräver 3 x 400 VAC matningsspänning.
Fjärrstyrd avstängning
Via två ingångar kan motorn fjärraktiveras eller -avaktiveras. Det finns en normalt öppen ingång och en normalt stängd ingång tillgänglig.
T.ex. via fjärrbrytare - ansluten till den normalt öppna ingången - kan motorn aktiveras eller avaktiveras. En brandvarnare ansluts till den normalt stängda ingången. Om en brandvarning inträffar kommer motorn att stängas av - oavsett status för den andra ingången.
Ytterligare utgångar
Den extra, oreglerade utgången (230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern körindikator, ett spjäll osv..
T.ex. när fläkten är avstängd är spjället stängt. När fläkten är aktiv är spjället öppet.
Larmutgången (230 VAC) aktiveras när motorproblem uppstår. Den kan användas för att generera varningar.
T.ex. vid överhettning av motorn aktiveras larmutgången. TK-övervakningsfunktionen kommer att inaktivera motorn för att förhindra ytterligare skador. Larmutgången kan styra en varningslampa.
Larmutgången och den oreglerade utgången kan alltså styra externa enheter för att generera varningar eller för att bekräfta normal drift.
Termiskt motorskydd
SC2A4110L55 kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). I händelse av överhettning av motorn kommer TK-övervakningsfunktionen att stänga av den för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter, måste båda TK-anslutningarna på regulatorn överbryggas för att simulera normal motortemperatur.
Automatisk omstart efter strömavbrott
I händelse av ett strömavbrott kommer denna regulator automatiskt att starta om när strömmen återställs.
Stark kapsling
Kapslingen är förfärdigad av högkvalitativt stål. Den är lämplig för väggmontering och erbjuder ett IP54-skydd mot inträngning av smuts, damm och fukt.
