Datablad
Potentiometer | potentialfri kontaktutgång | Modbus RTU
Produktbeskrivning
Potentiometer med 0-10 V utgång och Modbus RTU kommunikation. Matningsspänningen är 85-264 VAC. Torrkontaktutgången kan användas för fjärrstyrning (ON/OFF) av en EC-fläkt. Den analoga utsignalen kan ställas in via vridknappen som också har ett avstängt läge. Via Modbus RTU kan följande utgångstyper väljas: 0-10 VDC / 0-20 mA / 0-100 % PWM. Potentiometern styr EC-fläktar, AC-fläkthastighetsregulatorer eller spjällställdon. Utgångsområdet är justerbart via Modbus RTU. Minsta uteffekt kan justeras mellan 0 och 40%. Maximal utgångsvärde kan justeras mellan 60 och 100%. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
En 0-10 V potentiometer
SPV-serien kan användas som en enkel potentiometer. Via vridknappen kan ett utgångsvärde ställas in. Detta utgångsvärde kan styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). Standardutgången är 0-10 V. Den kan justeras vid behov via Modbus RTU till 20 mA eller 0—100 % PWM. Denna potentiometer kan anslutas direkt på 230 VAC nätspänning. Ingen separat strömförsörjning krävs.
0-10 V potentiometer med Modbus RTU kommunikation
Det här är inte bara en enkel potentiometer. Det är en toppmodern digital potentiometer. Den kan fungera fristående eller kan integreras i ett Modbus-RTU-nätverk.
T.ex. Potentiometern kan styra en EC-fläkt via 0-10 V och samtidigt kan byggnadsledningssystemet läsa ut potentiometerns inställda värde. Byggnadsledningen kan till och med ta kontroll över potentiometerns 0-10 V-utgång vid behov.
Modbus RTU potentiometer
SPV-serien erbjuder helt digital styrning av AC-fläkthastighetsregulatorer (RTVS1-serien) via Modbus RTU. Båda enheterna är anslutna digitalt. Detta minskar risken för störningar och ger möjlighet att öka kabellängden mellan potentiometer och fläkthastighetsregulator.
Justerbar minimi- och maxnivå
Vissa EC-motorer eller spjällställdon kan inte hantera styrsignaler som är för små. Ibland är en fläkt överdimensionerad eller för kraftfull. Inga bekymmer, de övre och nedre gränserna för denna potentiometers utsignal kan justeras via Modbus RTU. T.ex. som standard är utsignalen 0-10 V. Detta kan justeras till 4-9 V eller ett annat anpassat område.
Reversibel utsignal
Som standard går denna potentiometers utsignal från låg till hög (0-10 Volt). Det är möjligt att invertera utsignalen så att den går från hög till låg (10-0 Volt).
Torrkontaktutgång

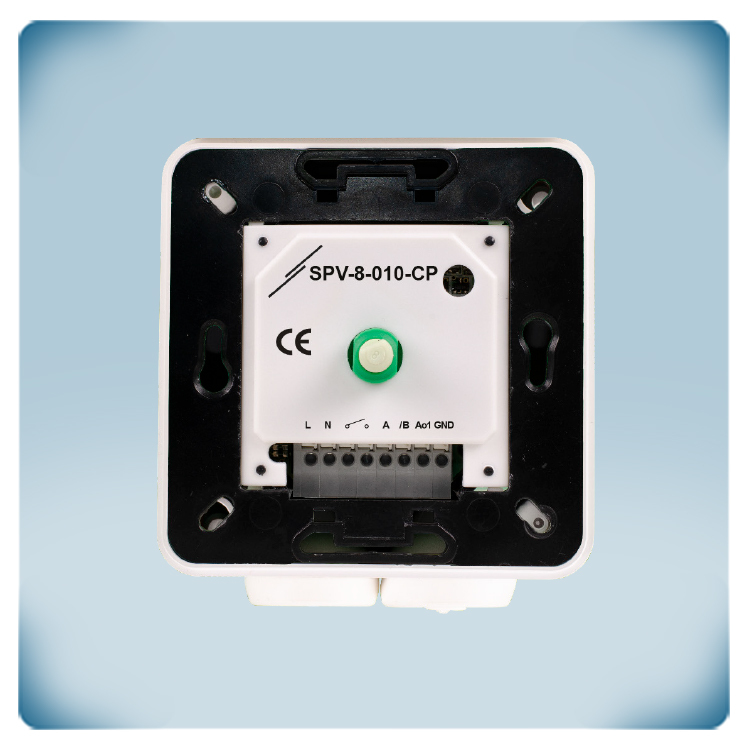

Denna potentiometer har en torrkontakt- eller potentialfri utgång. Denna utgång kan användas för att styra en extern enhet (t.ex. spjäll) eller för att aktivera eller inaktivera en motor (till exempel från en frekvensomriktare). När vredet vrids helt moturs är torrkontakten öppen. När den vrids medurs sluter kontakten.
∞ Vad är en styrsignal?
