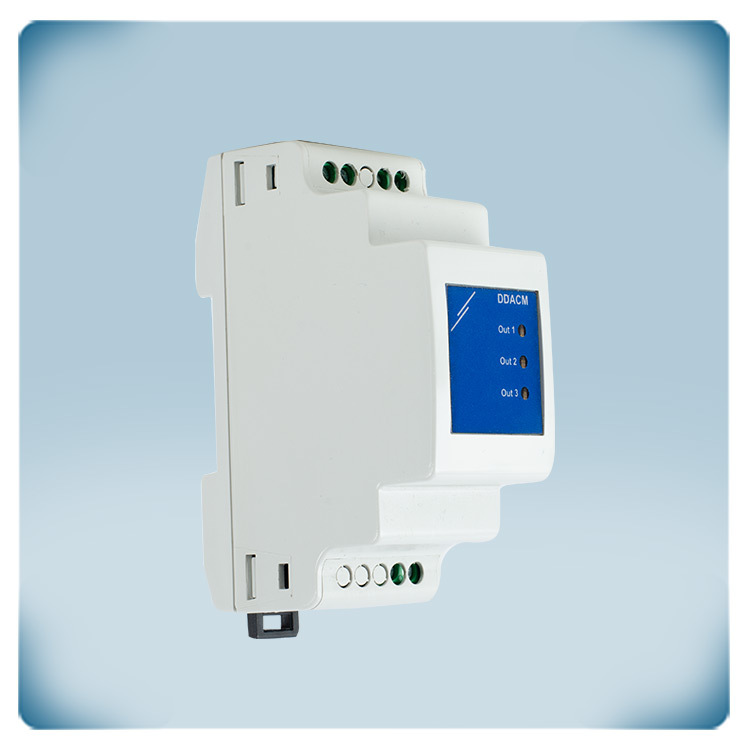

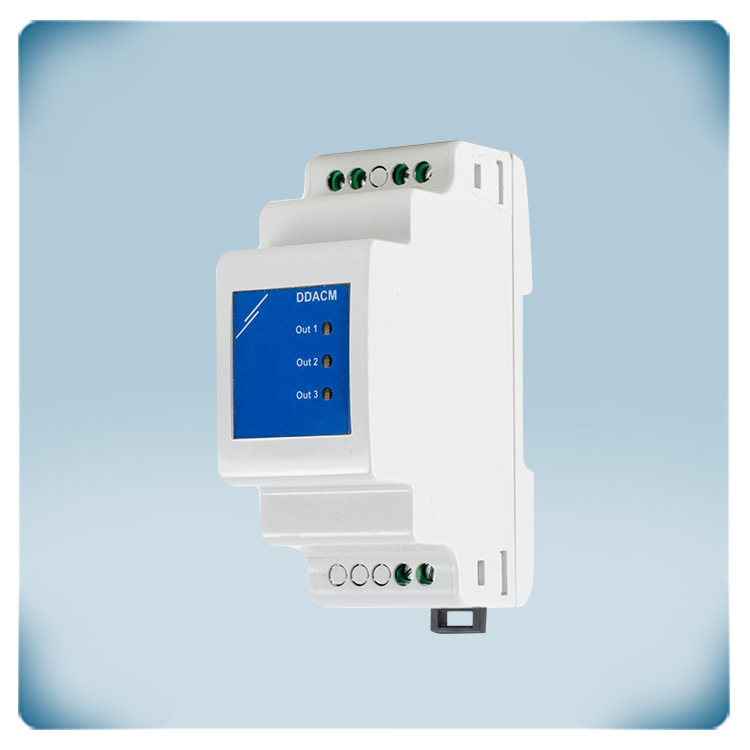

Modbus RTU till analog omvandlare | 3 utgångar

Artikelkod DDACM-03
GTIN 0.540.100.300.070.0
Intrastat-nummer 84.71.60.70
Kategori Omvandlare
Nuvarande lager 6 U.
Fabrikens ledtid 4 Vecka(or)

Produktbeskrivning

DDACM-serien är utgångsmoduler för Modbus RTU. De konverterar tre Modbus RTU-register till tre analoga utgångar. Den analoga utgångstypen kan väljas via Modbus RTU: 0—10 VDC / 0—20 mA / 0-100% PWM. Matningsspänningen är 24 VDC. Både Modbus RTU-kommunikation och VDC-strömförsörjning kan anslutas via en enda RJ45-kontakt. Den här modulen behöver en masterenhet, t.ex. Sentera RDPU eller något bygghanteringssystem eller mastermodul som kan skriva ett värde i Modbus Holding-register.

Ytterligare specifikationer och beskrivning


Hur fungerar det?
Sentera-enheter kommunicerar med varandra via Modbus RTU-kommunikation. Modbus RTU är ett seriellt kommunikationsprotokoll som använder RS485-teknik. Vissa applikationer kräver kommunikation med icke-Sentera-produkter - till exempel ett spjällställdon, en EC-fläkt, osv. Dessa icke-Sentera-produkter kan anslutas via denna DDACM-O3-modul. De kan ta emot kommandon via de 3 analoga utgångarna på denna adapter. Utgångstyperna kan väljas: 0-10 VDC / 0-20 mA / 0-100 % PWM. Dessa utgångar är inte galvaniskt separerade från Modbus RTU-ingången.

Modbus RTU styrd

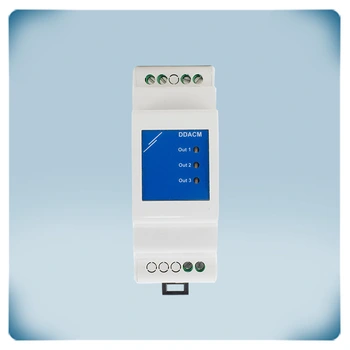

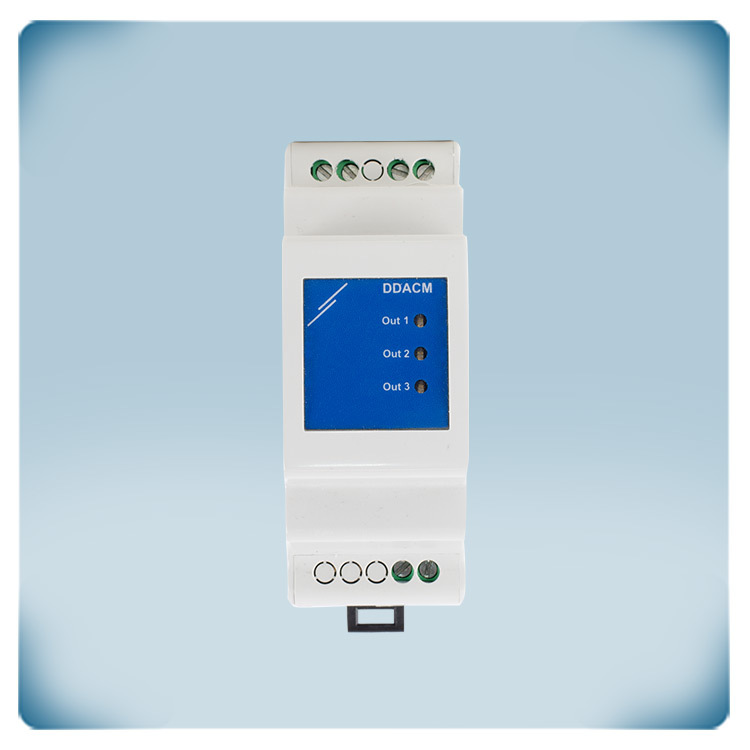

De analoga utsignalerna kan styras via 3 Modbus register. En Modbus-masterenhet krävs för att skriva rätt värde i Modbus-registren för DDACM-03-modulen och för att styra dess analoga utgångar. Mastern styr utgångarna genom att skriva ett värde i Modbus Holding register 12, 16 och 20. De tre LED-indikatorerna visar utgångarnas status. Under normal drift och ett utgångsvärde > 0 lyser lysdioden grönt. När utgången är 0 är lysdioden gul. Vid problem (hårdvaru- eller Modbusrelaterat) lyser lysdioden röd.

DIN-skenmontering

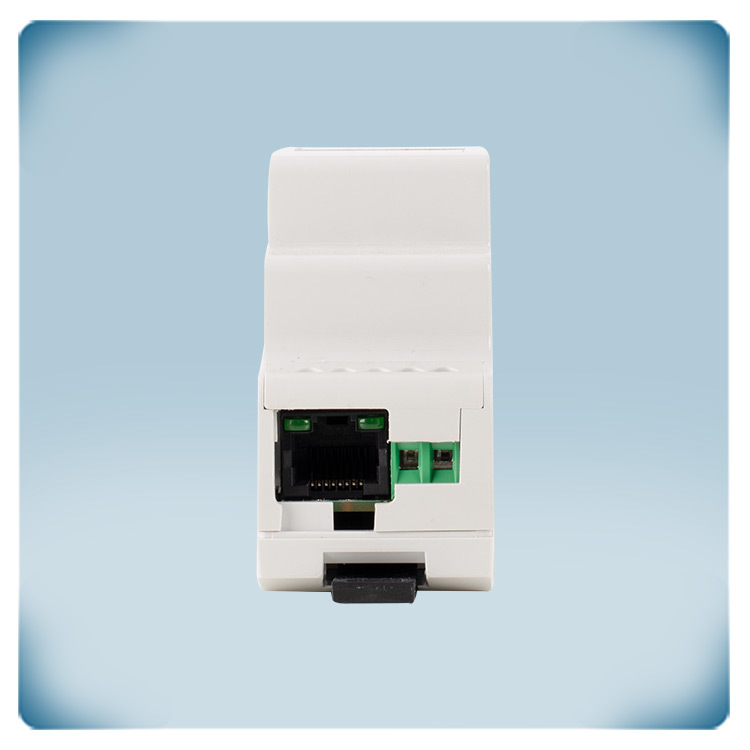

Denna Modbus RTU IO-modul kan monteras på en DIN-skena. Modbus RTU-kommunikation och 24 VDC-matningsspänningen för denna modul ansluts via RJ45-uttaget. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC nätaggregat med RJ45-kontakt. Kapslingen erbjuder ett IP30-skydd mot inträngning av damm och fukt.

Kommentarer, omdömen och betyg

17-04-2024
Bardzo dobry, kompaktowy konwerter, Dla mnie główną zaletą tego urządzenia jest możliwość łączenia trybów 0-10V, 0-20mA i 0-100% PWM dla różnych wyjść analogowych.
21-02-2024
Labai gerai, kad galima pasirinkti išėjimo tipą 0-10 VDC / 0-20 mA / 0-100% PWM, nes norint valdyti ventiliatorių dabar gali prireikti vino iš šių signalų.
16-01-2024
For me the main advantage of this device is the possibility to combine 0-10V, 0-20mA and 0-100% PWM modes for different analogue outputs.
