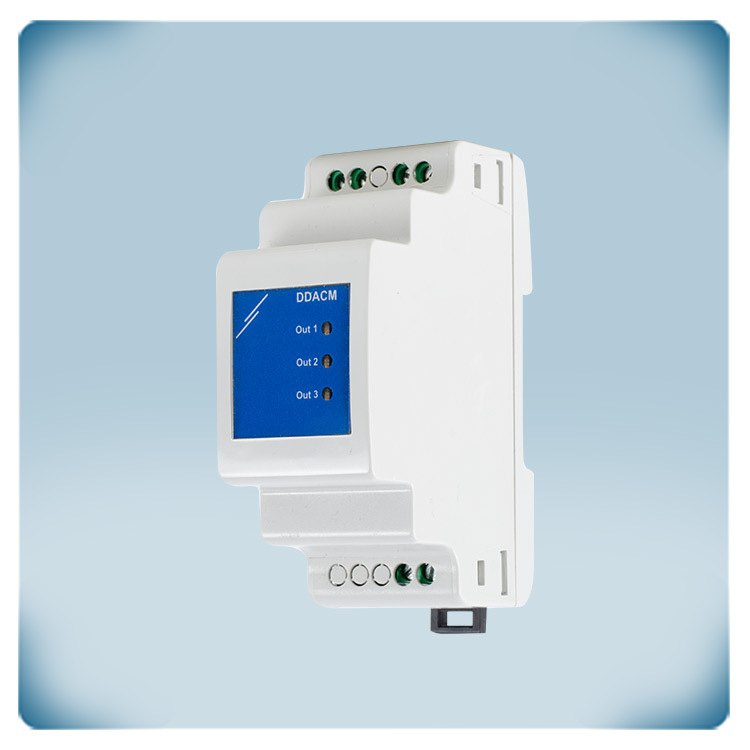

.webp "Modbus RTU till analog omvandlare | 3 isolerade utgångar")

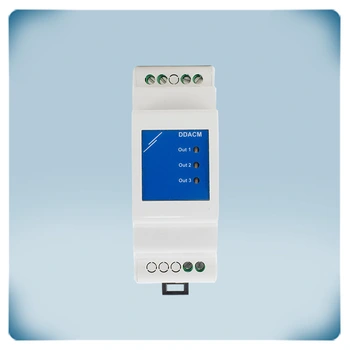

.webp "Utgångsmodul Modbus RTU")

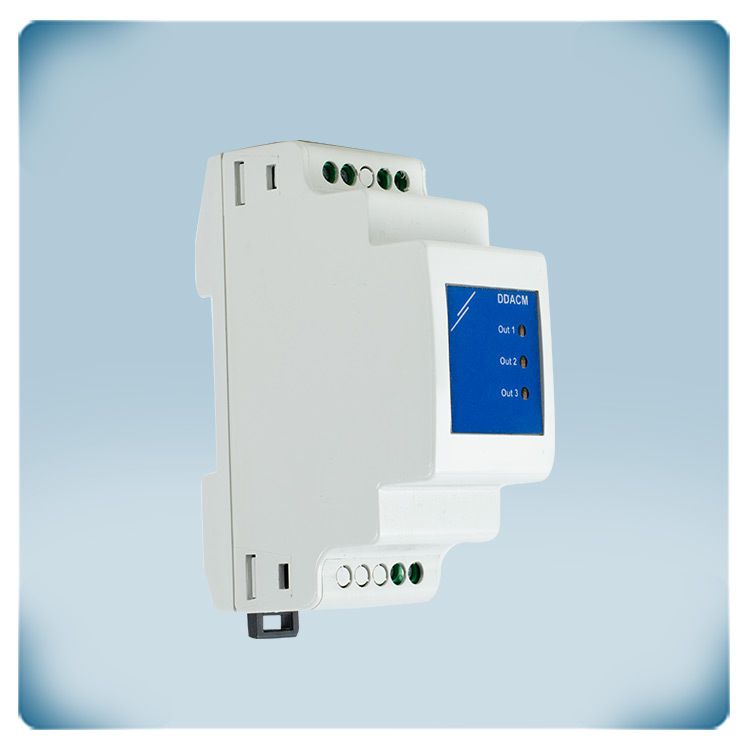

.webp "Modbus RTU-omvandlingsmodul | analog")

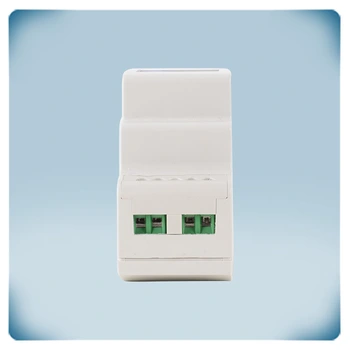

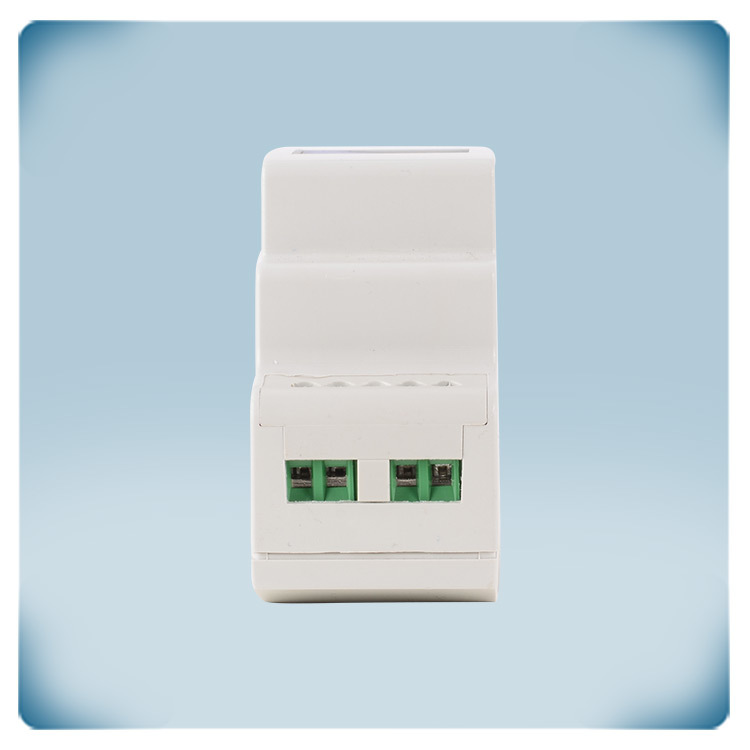

.webp "Terminaler Modbus RTU-utgångsmodul")
.webp "RJ45-uttag Modbus RTU-utgångsmodul")
CE-deklaration

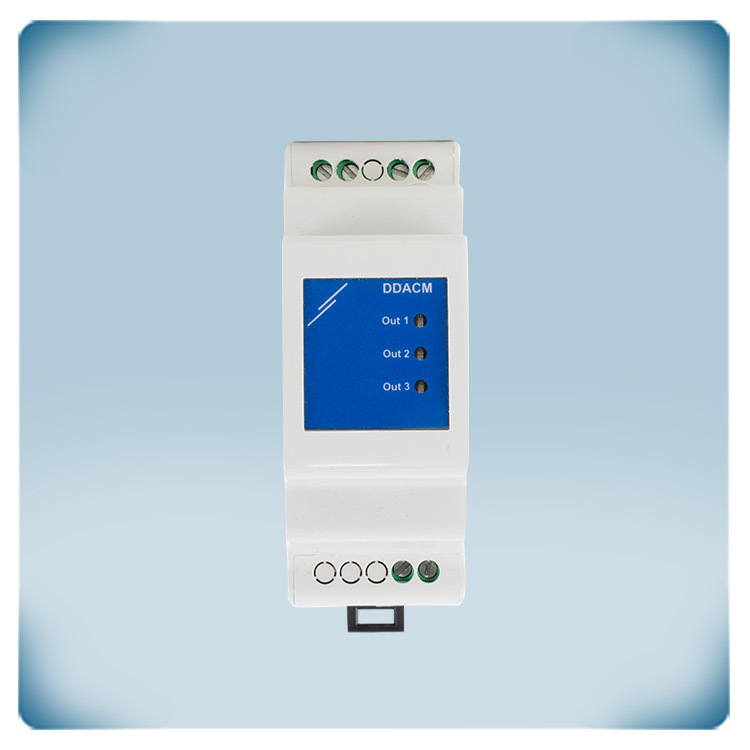

Modbus RTU till analog omvandlare | 3 galvaniskt isolerade utgångar
Produktbeskrivning
DDACM-serien är utgångsmoduler för Modbus RTU. De konverterar tre Modbus RTU-register till tre galvaniskt isolerade utgångar. Den analoga utgångstypen kan väljas via Modbus RTU: 0—10 VDC / 0—20 mA / 0-100% PWM. Matningsspänningen är 24 VDC. Både Modbus RTU-kommunikation och VDC-strömförsörjning kan anslutas via en enda RJ45-kontakt. Den här modulen behöver en masterenhet, t.ex. Sentera RDPU eller något bygghanteringssystem eller mastermodul som kan skriva ett värde i Modbus Holding-register.
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Sentera-enheter kommunicerar med varandra via Modbus RTU-kommunikation. Modbus RTU är ett seriellt kommunikationsprotokoll som använder RS485-teknik. Vissa applikationer kräver kommunikation med icke-Sentera-produkter - till exempel ett spjällställdon, en EC-fläkt, etc. Dessa icke-Sentera-produkter kan anslutas via denna DDACM-I3-modul. De kan ta emot kommandon via de 3 analoga utgångarna på denna modul. Utgångstyperna kan väljas: 0-10 VDC / 0-20 mA / 0-100 % PWM. Dessa utgångar är galvaniskt separerade från Modbus RTU-ingången.
Modbus RTU styrd
De analoga utgångarna kan styras via 3 Modbus-register. En Modbus-masterenhet krävs för att skriva rätt värde i Modbus-registren för DDACM-I3-modulen och för att styra dess analoga utgångar. Mastern styr utgångarna genom att skriva ett värde i Modbus Holding-register 12,16 och 20. De tre LED-indikatorerna anger utgångarnas status. Under normal drift och ett utgångsvärde > 0 lyser lysdioden grönt. När utgången är 0 är lysdioden gul. Vid problem (hårdvaru- eller Modbusrelaterat) lyser lysdioden röd.
DIN-skenmontering

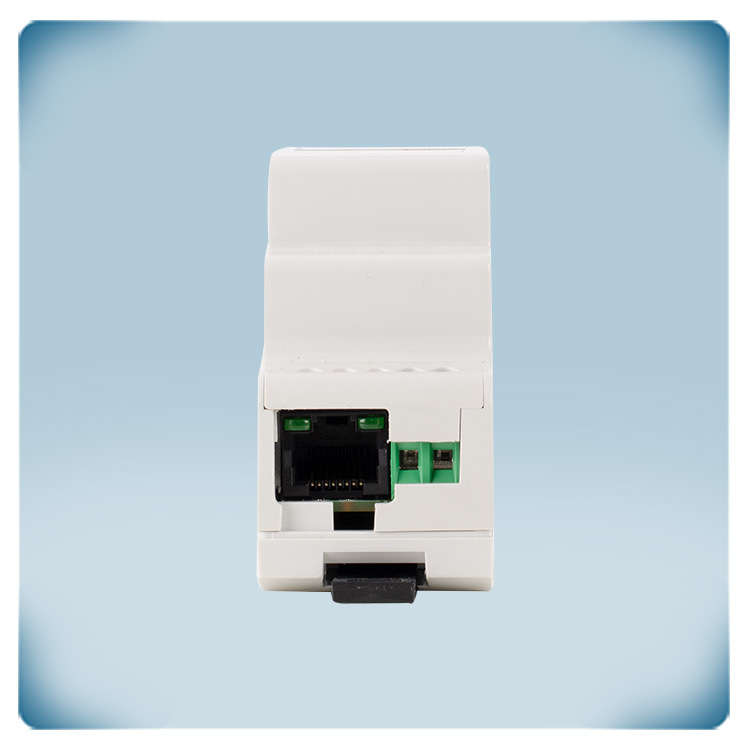

Denna Modbus RTU IO-modul kan monteras på en DIN-skena. Modbus RTU-kommunikation och 24 VDC-matningsspänningen för denna modul ansluts via RJ45-uttaget. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC nätaggregat med RJ45-kontakt. Kapslingen erbjuder ett IP30-skydd mot inträngning av damm och fukt.
