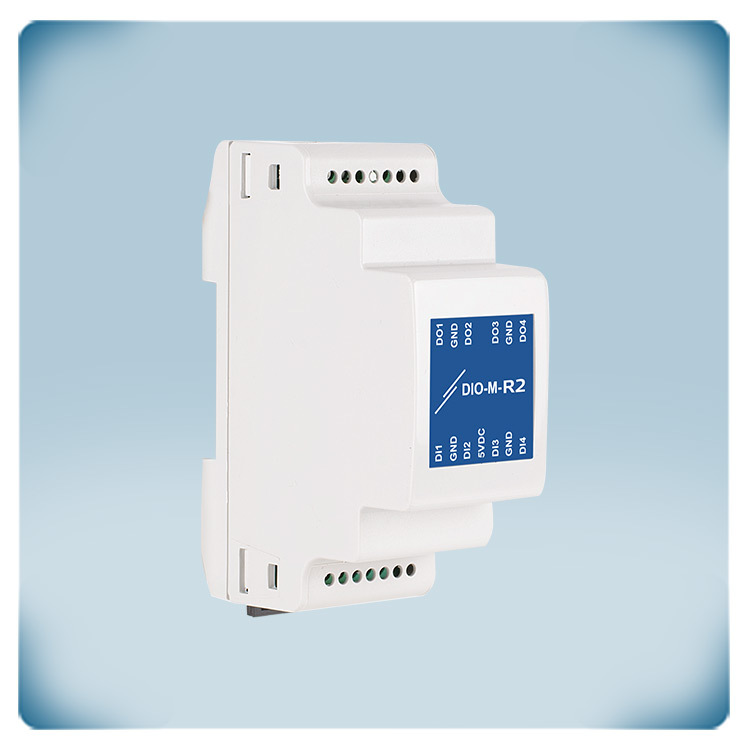

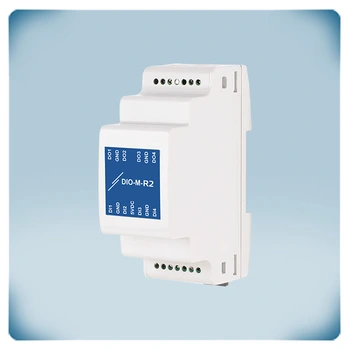

Modbus RTU IO-modul | 4 digitala ingångar | 2 reläutgångar
Produktbeskrivning
Det är en in- och utgångsmodul för Modbus RTU-nätverk. Den har 4 galvaniskt isolerade digitala ingångar och 2 reläutgångar. Matningsspänningen är 24 VDC PoM. Det betyder att både Modbus RTU-kommunikation och matningsspänningen kan anslutas via en enda RJ45-kontakt.
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Sentera-enheter kommunicerar med varandra via Modbus RTU-kommunikation. Modbus RTU är ett seriellt kommunikationsprotokoll som använder RS485-teknik. Vissa applikationer kräver kommunikation med icke-Sentera-produkter - till exempel ett spjällställdon, en dörrbrytare, osv. Dessa icke-Sentera-produkter kan anslutas via denna DIO-M-R2-modul. De kan ta emot kommandon via de 2 reläutgångarna och kan skicka information via de 4 digitala ingångarna på denna modul. Båda utgångsreläerna har en normalt öppen kontakt. Maximal kopplingsström är 2 A (resistiv belastning, 230 VAC).
Normalt läge
Normalläge är standardläget. I normalläge kan reläutgångarna aktiveras genom att skriva värdet '1' i motsvarande Modbus RTU Holding register. I normalt läge krävs en Modbus RTU-masterenhet för att styra utgångarna och läsa ingångsvärdena för denna modul.
Parat läge
Parat läge kan aktiveras via Modbus RTU. Reläutgångarna kommer att interagera med ingångarna. Om en ingång är aktiverad, kommer även reläutgången som är kopplad till denna ingång att aktiveras. Det finns flera möjligheter att aktivera de digitala ingångarna på denna modul. Ingångarna kan aktiveras av en extern enhet med digital utgång, en torrkontaktutgång eller av en tachosignal. En tachosignal kan användas för att mäta motorhastigheten. Tachosignaler i området 0 - 60.000 varv/minut eller 0 - 1.000 Hz kan detekteras.
DIN-skenmontering

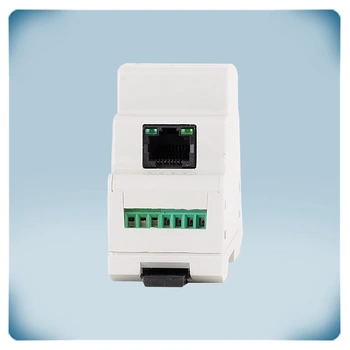

Denna Modbus RTU IO-modul kan monteras på en DIN-skena. Modbus RTU-kommunikation och 24 VDC-matningsspänningen ansluts via RJ45-uttaget. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC nätaggregat med RJ45-kontakt. Kapslingen erbjuder ett IP30-skydd mot inträngning av damm och fukt.
