DRM-serien
Denna serie I/O-moduler styrs med hjälp av Modbus RTU-protokoll. Modbus RTU-protokollet är ett mycket använt och populärt kommunikationsprotokoll i industriella styrsystem. Det används ofta för att ansluta olika enheter, t.ex. givare, ställdon och I/O-moduler.
I/O-modulerna består av utgångskanaler som tillhandahåller switchade utgångar till de externa enheterna.
Dessa moduler styrs av ett BMS-system via ett Modbus-kommunikationsgränssnitt som gör modulen mycket enkel att använda. Tack vare sin snabba kommunikation och dataöverföring som möjliggör snabba svarstider och höghastighetskommunikation mellan enheter, stabilitet, tillförlitlighet och säkerhet, är DRM ett utmärkt val för industriell styrutrustning.
Hur fungerar den här modulen
DRM är en Modbus-utgångsmodul med reläkontakter som mekaniskt öppnas/stängs av en magnetisk kraft för att switcha signaler, strömmar och spänningar TILL eller FRÅN. Dessa reläer kan switchas genom att skriva värdet '1' i motsvarande Modbus Holding Registren. Detta kan göras av ett BMS-system eller av en Modbus Masterenhet. En fullständig översikt över de justerbara inställningarna och alla Modbus register kan laddas ner från vår hemsida (Modbus registerlista). Vid behov kan alla parameterinställningar återställas till fabriksinställningarna genom att skriva värdet '1' i Modbus Holding register 10.
Två reläutgångar

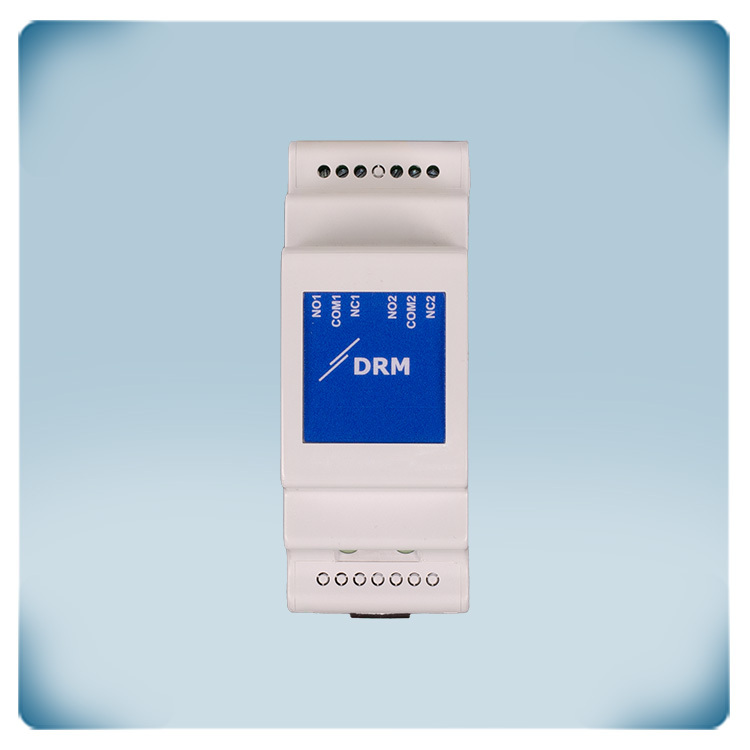

DRM-M-02 har två reläutgångar med omkopplare. Denna typ av kontakt har en normalt öppen eller en normalt sluten kontakt. Vid aktivering av ett omkopplingsdon eller ett spänningssatt relä ändrar omkopplingskontakten läge. Den maximala omkopplingsströmmen för båda reläkontakterna är 5 A för resistiva belastningar. Den maximala omkopplingsspänningen är 220 VDC eller 250 VAC.
LED-indikering

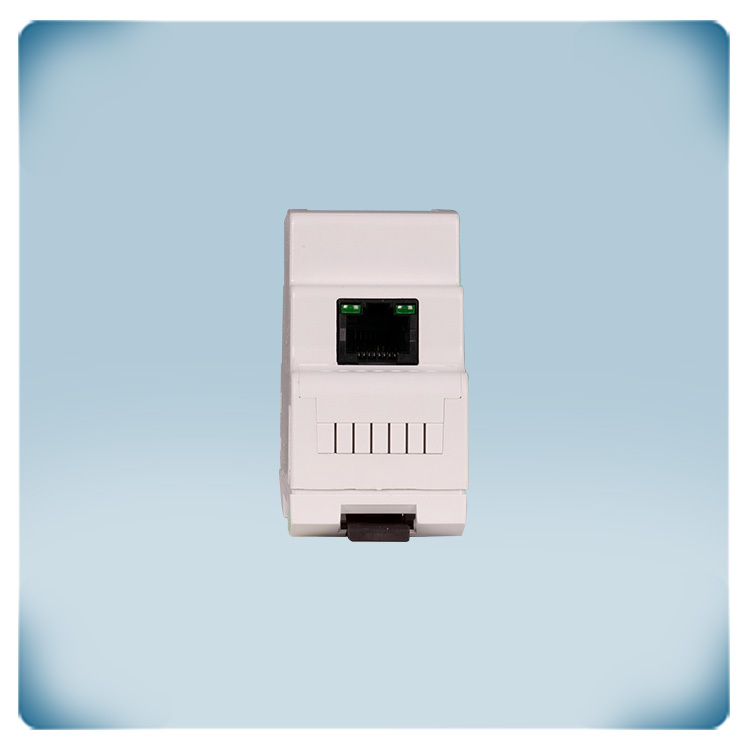

Att det finns två gröna lysdioder på modulens RJ45-uttag, med specifika indikeringar, är en vanlig industristandard, särskilt för Modbus-kommunikation. LED-lamporna har följande funktioner:
Vänster lysdiod (strömindikator): denna lysdiod tänds när modulen är strömförsörjd. Den fungerar som en allmän indikation på att modulen får den elektriska ström som krävs för att fungera.
Höger lysdiod (indikator för Modbus-kommunikation): denna lysdiod tänds när Modbus-kommunikation upprättats mellan modulen och en annan enhet i nätverket. Den indikerar att modulen aktivt skickar eller tar emot Modbus-meddelanden, vilket underlättar datautbyte och kommunikation med andra enheter.
Dessa LED-indikatorer ger värdefull visuell feedback om modulens driftstatus och hjälper användarna att övervaka strömförsörjningen och Modbus-kommunikationsaktiviteten på ett överskådligt sätt.
Anslutning

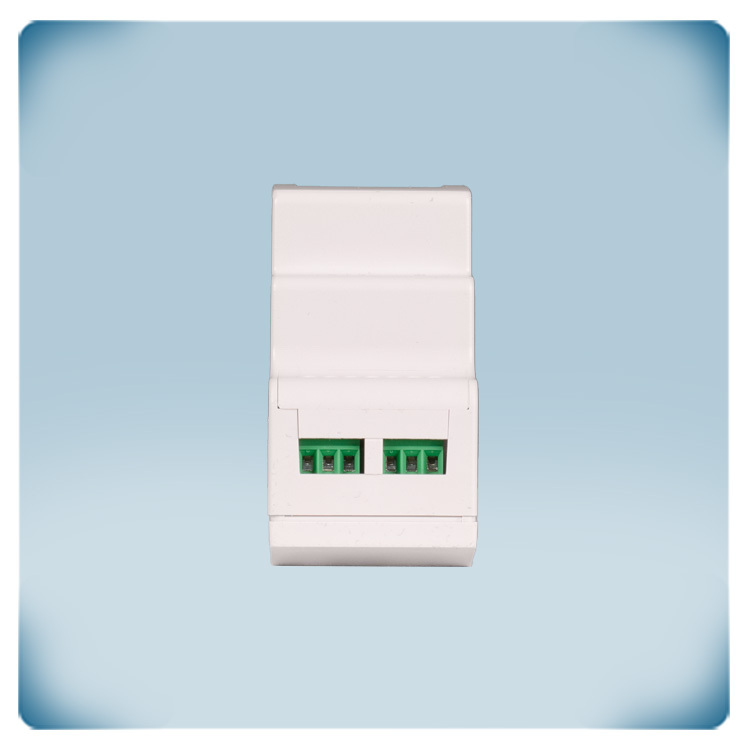

Det är mycket enkelt att ansluta enheten. Allt du behöver göra är att krympa RJ45-kabeln för anslutning till Modbus RTU och ansluta den till uttaget, medan ledningarna är anslutna till enheten utan att du behöver ta isär enheten. Det är allt, det är tänkt att vara enkelt, inga specialverktyg behövs!
Lämplig för DIN-skenmontering

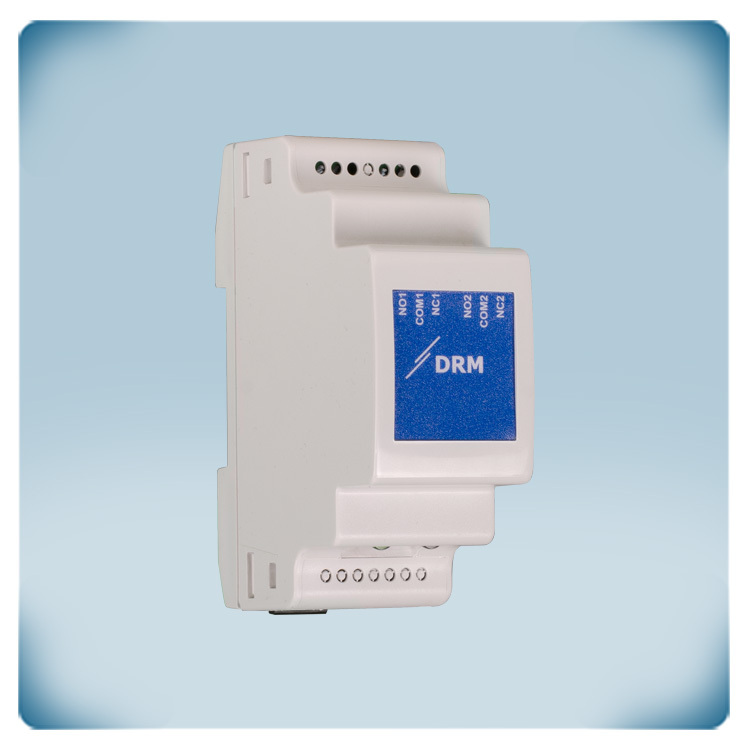

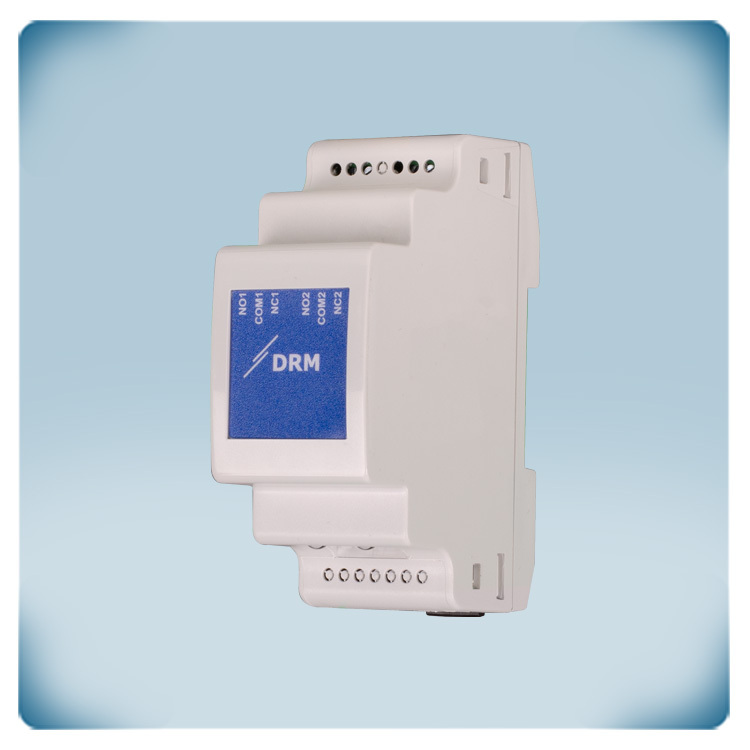

Denna modul är lämpad för DIN-skenmontering inuti ett elskåp. Elektronik för DIN-skena har funnits länge och blir allt populärare i industriella tillämpningar inom ett brett spektrum av branscher. Installationen är mycket enkel - montera bara enheten på skenan och lås den med hjälp av stiftet längst ned på enheten. Höljets kapslingsklass är IP30 - skyddad mot smuts och damm. För att säkerställa produktens långa livslängd och tillförlitlighet är kapslingen dessutom konstruerad och tillverkad internt i en högkvalitativ PC-ABS-plastblandning som kombinerar PC:s seghet och värmetålighet med ABS:s smidighet och bearbetbarhet.
Denna serie I/O-moduler styrs med hjälp av Modbus RTU-protokoll. Modbus RTU-protokollet är ett mycket använt och populärt kommunikationsprotokoll i industriella styrsystem. Det används ofta för att ansluta olika enheter, t.ex. givare, ställdon och I/O-moduler.
I/O-modulerna består av utgångskanaler som tillhandahåller switchade utgångar till de externa enheterna.
Dessa moduler styrs av ett BMS-system via ett Modbus-kommunikationsgränssnitt som gör modulen mycket enkel att använda. Tack vare sin snabba kommunikation och dataöverföring som möjliggör snabba svarstider och höghastighetskommunikation mellan enheter, stabilitet, tillförlitlighet och säkerhet, är DRM ett utmärkt val för industriell styrutrustning.
Hur fungerar den här modulen
DRM är en Modbus-utgångsmodul med reläkontakter som mekaniskt öppnas/stängs av en magnetisk kraft för att switcha signaler, strömmar och spänningar TILL eller FRÅN. Dessa reläer kan switchas genom att skriva värdet '1' i motsvarande Modbus Holding Registren. Detta kan göras av ett BMS-system eller av en Modbus Masterenhet. En fullständig översikt över de justerbara inställningarna och alla Modbus register kan laddas ner från vår hemsida (Modbus registerlista). Vid behov kan alla parameterinställningar återställas till fabriksinställningarna genom att skriva värdet '1' i Modbus Holding register 10.
Två reläutgångar
DRM-M-02 har två reläutgångar med omkopplare. Denna typ av kontakt har en normalt öppen eller en normalt sluten kontakt. Vid aktivering av ett omkopplingsdon eller ett spänningssatt relä ändrar omkopplingskontakten läge. Den maximala omkopplingsströmmen för båda reläkontakterna är 5 A för resistiva belastningar. Den maximala omkopplingsspänningen är 220 VDC eller 250 VAC.
LED-indikering
Att det finns två gröna lysdioder på modulens RJ45-uttag, med specifika indikeringar, är en vanlig industristandard, särskilt för Modbus-kommunikation. LED-lamporna har följande funktioner:
Vänster lysdiod (strömindikator): denna lysdiod tänds när modulen är strömförsörjd. Den fungerar som en allmän indikation på att modulen får den elektriska ström som krävs för att fungera.
Höger lysdiod (indikator för Modbus-kommunikation): denna lysdiod tänds när Modbus-kommunikation upprättats mellan modulen och en annan enhet i nätverket. Den indikerar att modulen aktivt skickar eller tar emot Modbus-meddelanden, vilket underlättar datautbyte och kommunikation med andra enheter.
Dessa LED-indikatorer ger värdefull visuell feedback om modulens driftstatus och hjälper användarna att övervaka strömförsörjningen och Modbus-kommunikationsaktiviteten på ett överskådligt sätt.
Anslutning
Det är mycket enkelt att ansluta enheten. Allt du behöver göra är att krympa RJ45-kabeln för anslutning till Modbus RTU och ansluta den till uttaget, medan ledningarna är anslutna till enheten utan att du behöver ta isär enheten. Det är allt, det är tänkt att vara enkelt, inga specialverktyg behövs!
Lämplig för DIN-skenmontering
Denna modul är lämpad för DIN-skenmontering inuti ett elskåp. Elektronik för DIN-skena har funnits länge och blir allt populärare i industriella tillämpningar inom ett brett spektrum av branscher. Installationen är mycket enkel - montera bara enheten på skenan och lås den med hjälp av stiftet längst ned på enheten. Höljets kapslingsklass är IP30 - skyddad mot smuts och damm. För att säkerställa produktens långa livslängd och tillförlitlighet är kapslingen dessutom konstruerad och tillverkad internt i en högkvalitativ PC-ABS-plastblandning som kombinerar PC:s seghet och värmetålighet med ABS:s smidighet och bearbetbarhet.
