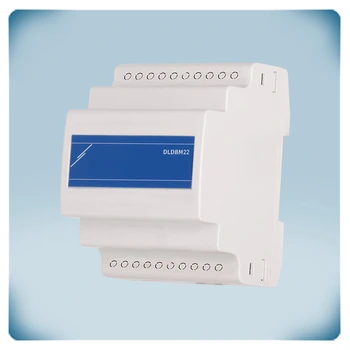

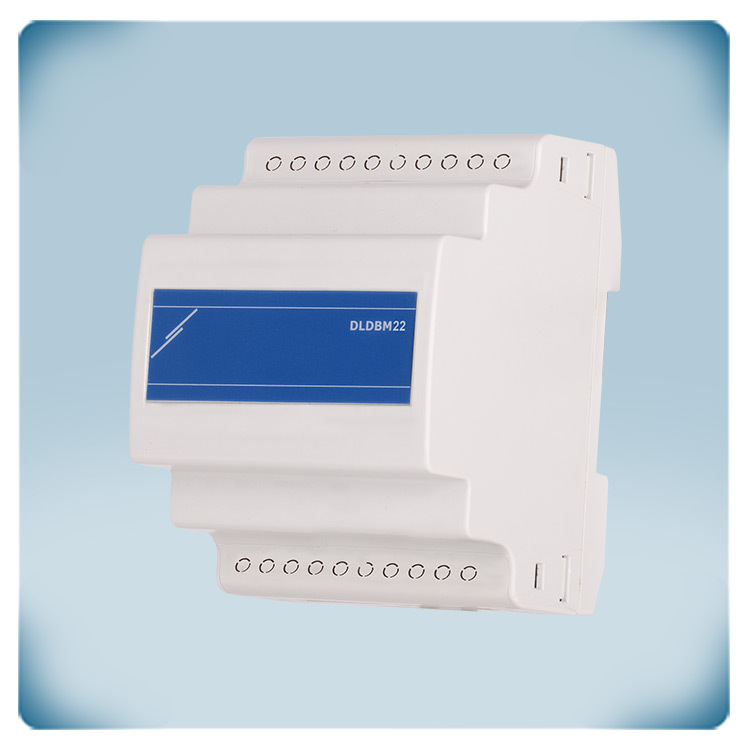

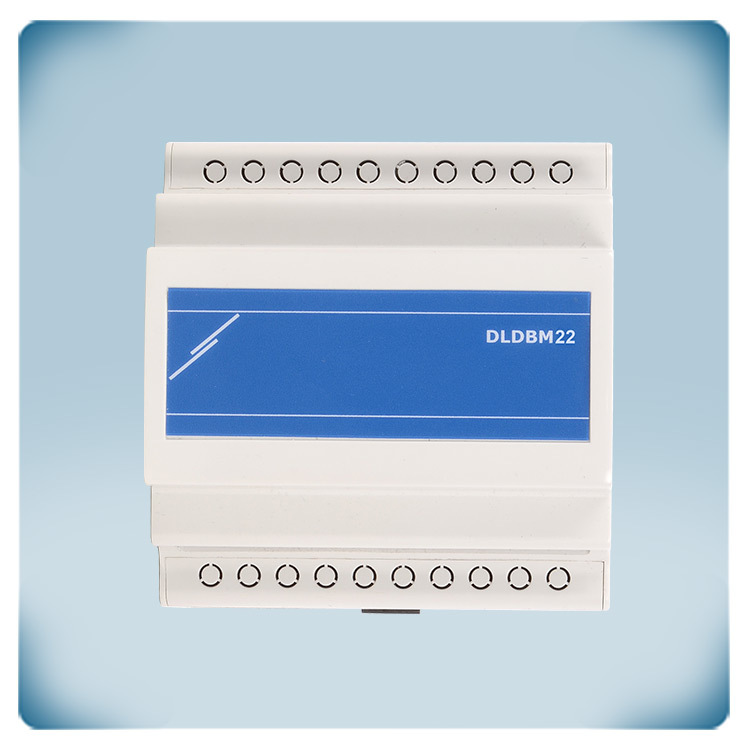

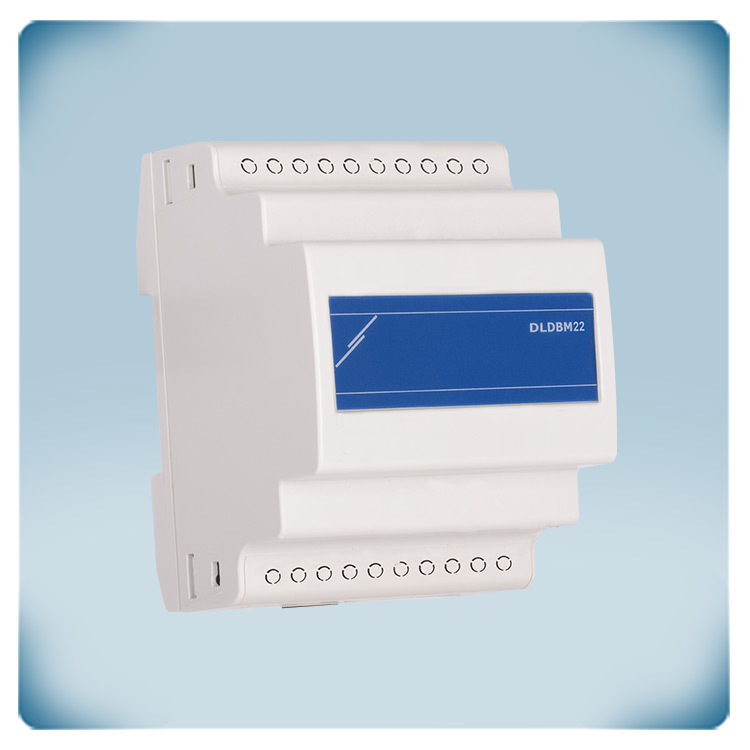

Modbus fördelningsbox | strömförsörjning 3,3 VDC | 22 kanaler

Artikelkod DLDBM22
GTIN 0.540.100.300.079.3
Intrastat-nummer 84.71.60.70
Kategori Fördelningsboxar för Modbus RTU och strömförsörjning
Nuvarande lager 8 U.
Fabrikens ledtid 4 Vecka(or)

Produktbeskrivning

En fördelningsbox för Modbus RTU kommunikation och matningsspänning. Den kan användas för att koppla samman Sentera-enheter. Den har 10 kanaler för 24 VDC-drivna enheter och 12 kanaler för 3,3 VDC-drivna enheter. Modbus RTU-kommunikation och 24 VDC matningsspänning överförs via RJ45-uttagen. Modbus RTU-kommunikation och 3,3 VDC matningsspänning överförs via RJ12-uttagen. Om en extern 24 VDC strömkälla är ansluten till ett av RJ45-uttagen, kommer en matningsspänning på 3,3 VDC att finnas tillgänglig via RJ12-uttagen. Matningsspänningen på 3,3 VDC härleds automatiskt från matningsspänningen på 24 VDC. Den maximala fördelade strömmen är 1,5 A (kombinerad maximal strömförbrukning för de anslutna 3,3 VDC och 24 VDC enheterna). Kapslingen erbjuder ett IP20-skydd mot inträngning av damm. Den är lämpad för DIN-skenmontering, helsti elskåp.

Ytterligare specifikationer och beskrivning


10x RJ45-uttag
Denna Mobus RTU-fördelningsbox har tio RJ45-uttag som är internt anslutna (parallell anslutning). Via RJ45-uttagen kan Sentera-enheter med 24 VDC-strömförsörjning sammankopplas - PoM-anslutning. Via Sentera PoM-anslutningen distribueras både Modbus RTU-kommunikation och 24 VDC-strömförsörjning via en enda UTP-kabel med RJ45-kontakt. En extern 24 VDC strömkälla krävs. Denna distributionsbox förenklar kabeldragning och anslutning av Sentera-enheter. Anslut den helt enkelt via en RJ45-kontakt!

12x RJ12 uttag
De tolv RJ12-uttagen kan användas för att koppla samman Sentera-enheter med 3,3 VDC strömförsörjning. Modbus RTU-kommunikation och 3,3 VDC matningsspänning fördelas över de anslutna enheterna via RJ12-uttagen. Matningsspänningen på 3,3 VDC härleds från 24 VDC-matningen på RJ45-uttagen. Om det inte finns någon extern 24 VDC-strömkälla ansluten till RJ45-uttagen, kommer det inte att finnas någon 3,3 VDC tillgänglig heller. Den kombinerade strömförbrukningen för alla anslutna enheter får inte överstiga 1,5 A (3,3 VDC och 24 VDC enheter kombinerade).

Maximal kabellängd
Ett Modbus RTU-nätverk bör ha en linjetopologi. Den maximala längden på huvudlinjen är cirka 1.000 m. Den sammanlagda längden på alla grenledningar bör inte överstiga 20 m. Längden på huvudledningen kan ökas via Modbus-repeatrar. Se vår installationsguide för Modbus RTU för mer information om Modbus RTU-kommunikation.

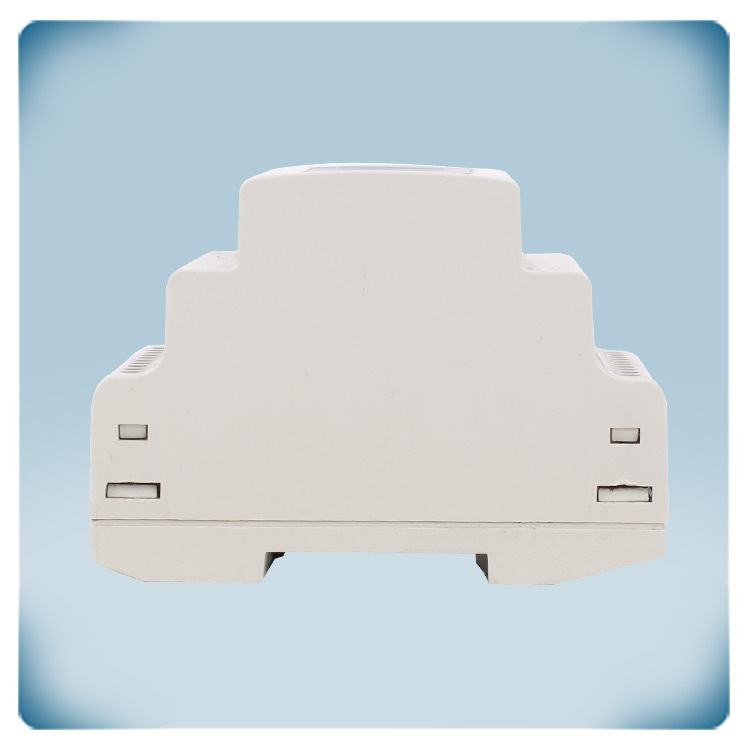

Solid hölje
Kapslingen är tillverkad av högkvalitativ r-ABS VO (UL94) plast. Detta material är flamsläckande i händelse av brand, mycket tuft och ger bra skydd mot stötar.
Den erbjuder ett IP20-skydd mot inträngande damm och vatten och är lämpad för DIN-skenmontering.
