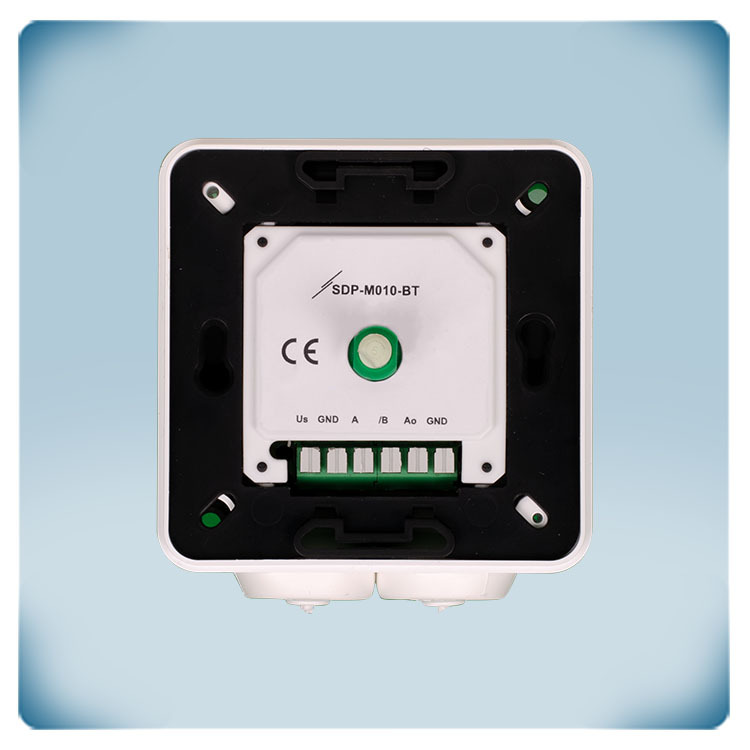

HVAC Potentiometer | utan AV-läge | Modbus RTU
Produktbeskrivning
Potentiometer för att styra fläkthastigheten eller spjällens läge i ett ventilationssystem. Matningsspänningen är 24 Volt DC. Den kontinuerliga variabla utsignalen kan ställas in med vridknappen. Vridknappen har inget nolläge. Som standard går den analoga styrsignalen från lågt till högt värde genom att vrida ratten medurs. Denna funktion kan inverseras via Modbus Holding register. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
Typiska tillämpningar
Potentiometerns analoga utgång används normalt sett som en styrsignal. Ofta används en potentiometer för att fjärrjustera EC-fläkthastigheten eller för att skicka den begärda motorhastigheten till en frekvensomriktare eller AC-fläkthastighetsregulator. T.ex. kan potentiometern installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.
Utgångstyp
Olika utgångstyper kan väljas: spänning / ström / PWM. Utgångstypen kan justeras i Modbus Holding register 11. Även minimi- och maxvärden för uteffektstypen kan justeras. En fullständig översikt över alla justerbara inställningar finns tillgänglig via artikelns Modbus Register map.
Skriva över utdata
När funktionen för överskrivning av utgången är aktiverad kan utgångsvärdet ställas in via Modbus RTU-kommunikation. Detta gör det möjligt att åsidosätta vridknappens funktion och fjärrstyra det analoga utgångsvärdet på potentiometern via Modbus RTU-kommunikation.
Regleringstyp uteffekt
Som standard går den analoga utgången från låg till hög (t.ex. 0 till 10 volt). Det är möjligt att vända operationen. I så fall går utgångsvärdet från högt till lågt (t.ex. 10 till 0 Volt). Regleringstypen kan väljas i Modbus Holding register 17.
Alltid aktiv
Denna potentiometer har INGET avstängt läge. När vridknappen är inställd i minimiläge är det analoga utgångsvärdet lika med minimivärdet. Detta minimivärde kan justeras via Modbus Holding register 15.
Potentiometerns analoga utgång används normalt sett som en styrsignal. Ofta används en potentiometer för att fjärrjustera EC-fläkthastigheten eller för att skicka den begärda motorhastigheten till en frekvensomriktare eller AC-fläkthastighetsregulator. T.ex. kan potentiometern installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.
Utgångstyp
Olika utgångstyper kan väljas: spänning / ström / PWM. Utgångstypen kan justeras i Modbus Holding register 11. Även minimi- och maxvärden för uteffektstypen kan justeras. En fullständig översikt över alla justerbara inställningar finns tillgänglig via artikelns Modbus Register map.
Skriva över utdata
När funktionen för överskrivning av utgången är aktiverad kan utgångsvärdet ställas in via Modbus RTU-kommunikation. Detta gör det möjligt att åsidosätta vridknappens funktion och fjärrstyra det analoga utgångsvärdet på potentiometern via Modbus RTU-kommunikation.
Regleringstyp uteffekt
Som standard går den analoga utgången från låg till hög (t.ex. 0 till 10 volt). Det är möjligt att vända operationen. I så fall går utgångsvärdet från högt till lågt (t.ex. 10 till 0 Volt). Regleringstypen kan väljas i Modbus Holding register 17.
Alltid aktiv
Denna potentiometer har INGET avstängt läge. När vridknappen är inställd i minimiläge är det analoga utgångsvärdet lika med minimivärdet. Detta minimivärde kan justeras via Modbus Holding register 15.
