HVAC-potentiometer | AV-läge | 5-24 VDC matning
Produktbeskrivning
VVS-potentiometer med avstängt läge för att styra EC-fläktar eller spjällställdon. Den kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen måste ligga mellan 5 - 24 VDC. Fläkthastigheten regleras steglöst av vridknappen. När vridknappen vrids helt moturs kommer styrsignalen att avaktiveras. De höga och låga hastighetsgränserna är justerbara via två trimmers. Både lägsta och högsta utgångsnivåer kan justeras inom intervallet 0 - 100 % av den tillförda spänningen. Detta gör det möjligt att invertera utgången (min - max eller max - min). Det finns alltid ett minsta kontrollintervall på 20% mellan värdena som bestäms av trimmarna. Den stänksäkra kapslingen möjliggör infälld montering (IP44) eller utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
VVS potentiometer
Denna potentiometer genererar en analog utgång eller styrsignal för att styra andra enheter som en EC-fläkt, spjällställdon eller fläkthastighetsregulator. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). T.ex. potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.
Styrsignalen (potentiometerns utgång) ökar eller minskar beroende på vridknappens läge.

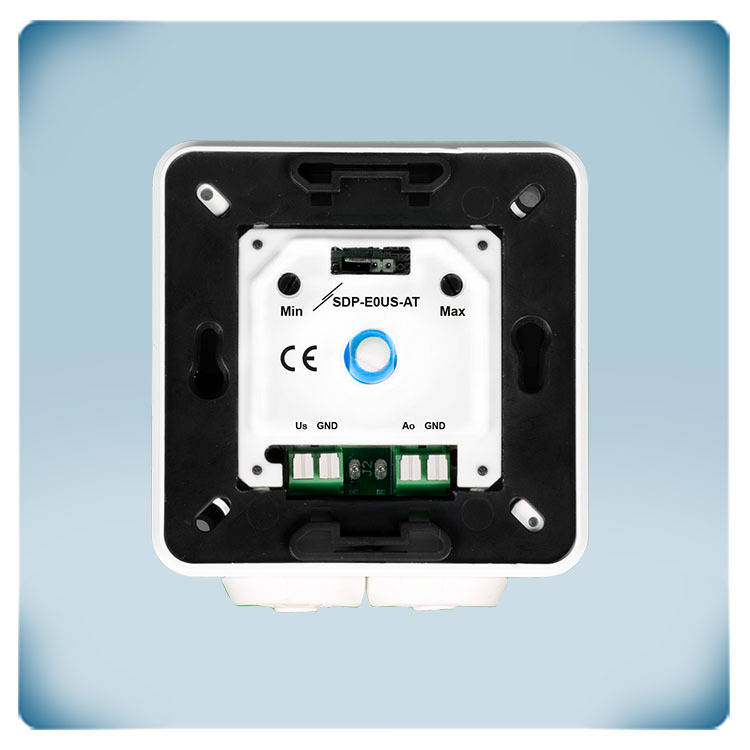

Justerbar minimi- och maxgräns
För vissa tillämpningar är det önskvärt att justera styrsignalens minimi- och maxgräns. Vissa EC-motorer eller spjällställdon kan inte hantera styrsignaler som är för låga. Styrsignalens nedre gräns kan justeras via en inbyggd trimmer. Ibland är en fläkt överdimensionerad. I så fall kan styrsignalens övre gräns reduceras via den maximala hastighetstrimmern. Detta kommer att begränsa maximal fläkthastighet.
Vilka är styrsignalens gränser?
De höga och låga nivåerna är justerbara via två trimmers. Både min. och max. utgångsnivåer kan justeras i intervallet 0 - 100 % av den tillförda spänningen som måste ligga mellan 5 - 24 VDC. Detta gör det möjligt att invertera styrutgången. Om min. utgångsnivå är inställd lägre än den maximala utgångsnivån, kommer potentiometern att arbeta från minimum till maximum. Detta är fabriksinställt. Om den lägsta utgångsnivån ställs in högre än max utgångsnivån, kommer potentiometern att arbeta från max till minimum. Det finns alltid 20 % minsta kontrollintervall mellan de värden som bestäms av trimmarna.
Avstängt läge
Vridknappen har ett avstängt läge: när knappen vrids helt moturs kommer styrsignalen att avaktiveras. När vridknappen vrids medurs klickar den ut ur OFF-läget. Styrsignalen kommer omedelbart att hoppa till sin låga gränsnivå. Om en EC-fläkt är ansluten till potentiometern kommer den att starta och accelerera mot låg hastighet. EC-fläkten kan aldrig aktiveras vid en lägre hastighet än den valda lägsta hastigheten.
∞ Vad är en styrsignal?
