Femstegs varvtalsregulator | termiskt skydd | fjärrstart-stopp | 20 A
Produktbeskrivning
En femstegs varvtalsregulator med digital ingång, larmutgång och oreglerad utgång som styr enfas spänningsstyrbara motorer med en maximal ström på 20 A. Fläkthastigheten regleras i 5 steg genom att justera motorspänningen. TK-övervakningsfunktionen inaktiverar motorn vid överhettning. Efter ett strömavbrott startar motorn automatiskt om. Läs mer om artikeln nedan.
Ytterligare specifikationer och beskrivning
Hur fungerar det?

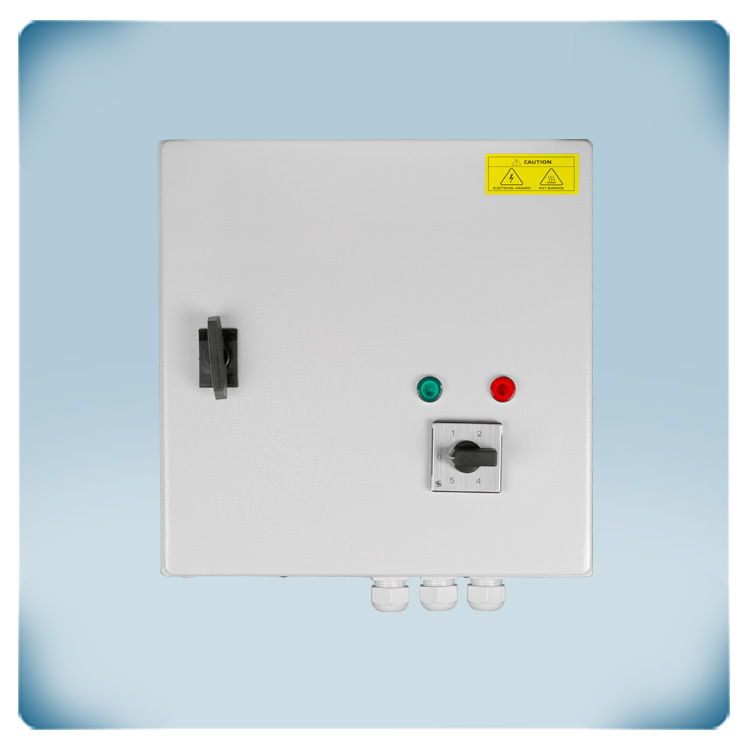

En av de fem tillgängliga hastigheter kan manuellt väljas med vridomkopplaren. I nolläge stängs motorn av. Position 1 är låg hastighet och position 5 är hög hastighet. Fläkthastighetsregleringen sker genom att reducera motorspänningen via en spartransformatorer i fem steg. Denna teknik genererar en utspänning med perfekt sinusform vilket garanterar tyst motordrift.
Fjärrstart-stopp
Fjärrstyrd avstängning av motorn är möjligt via de digitala ingångarna. En normalt öppen ingång och en normalt stängd ingång finns tillgängliga.
T.ex. via en extern brytare - kopplad till den normalt öppna ingången - slås motorn på eller av. En rökdetektor kan anslutas till den normalt stängda ingången. Om ett brandlarm inträffar kommer motorn att stängas av – oavsett den andra ingångens status.
Olika utgångar
Den oreglerade utgången (L1, 230 VAC) är aktiv när motorn slås på. Den kan användas för att tillhandahålla en extern körindikator, ett spjäll, osv.
T.ex. när fläkten är avstängd är spjället stängt. När fläkten är aktiv är spjället öppet.
Larmutgången (AL, 230 VAC) aktiveras vid motorproblem. Den kan användas för att generera varningar.
T.ex. om motorn överhettas, aktiveras larmutgången. TK-övervakningsfunktionen stänger av motorn för att förhindra ytterligare skador. Larmutgången kan styra en varningslampa.
Automatisk omstart efter strömavbrott
I händelse av ett strömavbrott kommer denna styrenhet att återstarta automatiskt när strömmen återställs.
Termiskt motorskydd
STRA1200L20 kan övervaka motorns termiska kontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). Vid överhettning av motorn kommer TK-övervakningsfunktionen att stänga av motorn för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter måste båda TK-kontakterna på regulatorn överbryggas för att simulera normal motortemperatur.
Stark kapsling

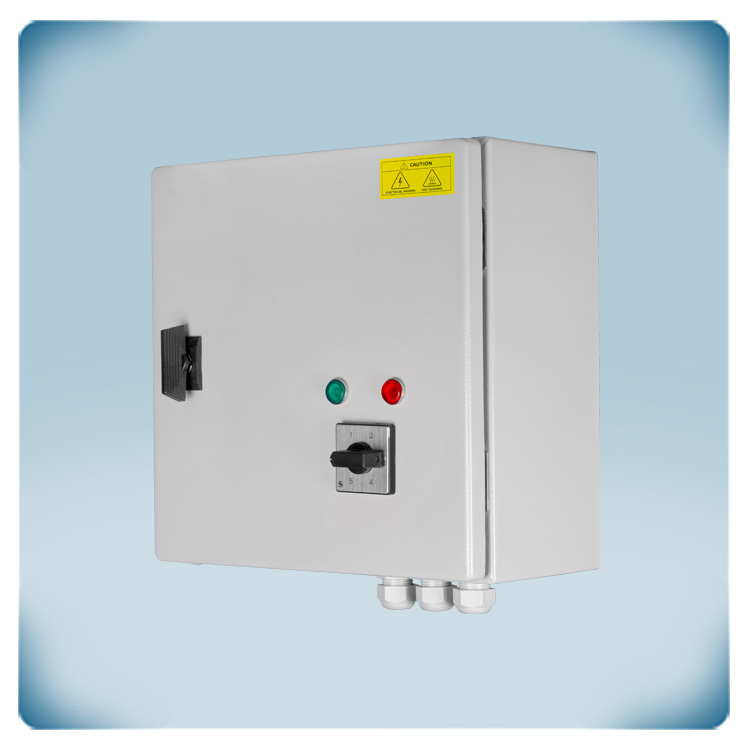

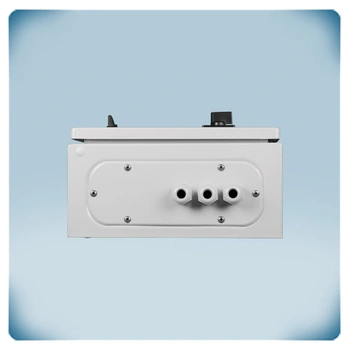

Kapslingen är förfärdigad av högkvalitativt stål. Styrenheten är lämpad för utanpåliggande montering och ger IP54-skydd mot inträngning av smuts, damm och fukt.
∞ Förstå fläkthastighetskontroll
En av de fem tillgängliga hastigheter kan manuellt väljas med vridomkopplaren. I nolläge stängs motorn av. Position 1 är låg hastighet och position 5 är hög hastighet. Fläkthastighetsregleringen sker genom att reducera motorspänningen via en spartransformatorer i fem steg. Denna teknik genererar en utspänning med perfekt sinusform vilket garanterar tyst motordrift.
Fjärrstart-stopp
Fjärrstyrd avstängning av motorn är möjligt via de digitala ingångarna. En normalt öppen ingång och en normalt stängd ingång finns tillgängliga.
T.ex. via en extern brytare - kopplad till den normalt öppna ingången - slås motorn på eller av. En rökdetektor kan anslutas till den normalt stängda ingången. Om ett brandlarm inträffar kommer motorn att stängas av – oavsett den andra ingångens status.
Olika utgångar
Den oreglerade utgången (L1, 230 VAC) är aktiv när motorn slås på. Den kan användas för att tillhandahålla en extern körindikator, ett spjäll, osv.
T.ex. när fläkten är avstängd är spjället stängt. När fläkten är aktiv är spjället öppet.
Larmutgången (AL, 230 VAC) aktiveras vid motorproblem. Den kan användas för att generera varningar.
T.ex. om motorn överhettas, aktiveras larmutgången. TK-övervakningsfunktionen stänger av motorn för att förhindra ytterligare skador. Larmutgången kan styra en varningslampa.
Automatisk omstart efter strömavbrott
I händelse av ett strömavbrott kommer denna styrenhet att återstarta automatiskt när strömmen återställs.
Termiskt motorskydd
STRA1200L20 kan övervaka motorns termiska kontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). Vid överhettning av motorn kommer TK-övervakningsfunktionen att stänga av motorn för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter måste båda TK-kontakterna på regulatorn överbryggas för att simulera normal motortemperatur.
Stark kapsling
Kapslingen är förfärdigad av högkvalitativt stål. Styrenheten är lämpad för utanpåliggande montering och ger IP54-skydd mot inträngning av smuts, damm och fukt.
∞ Förstå fläkthastighetskontroll
