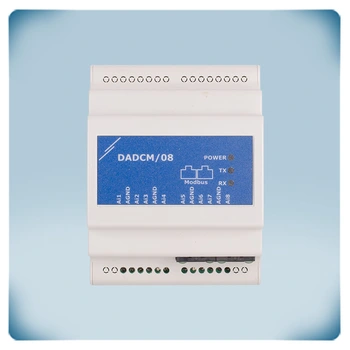

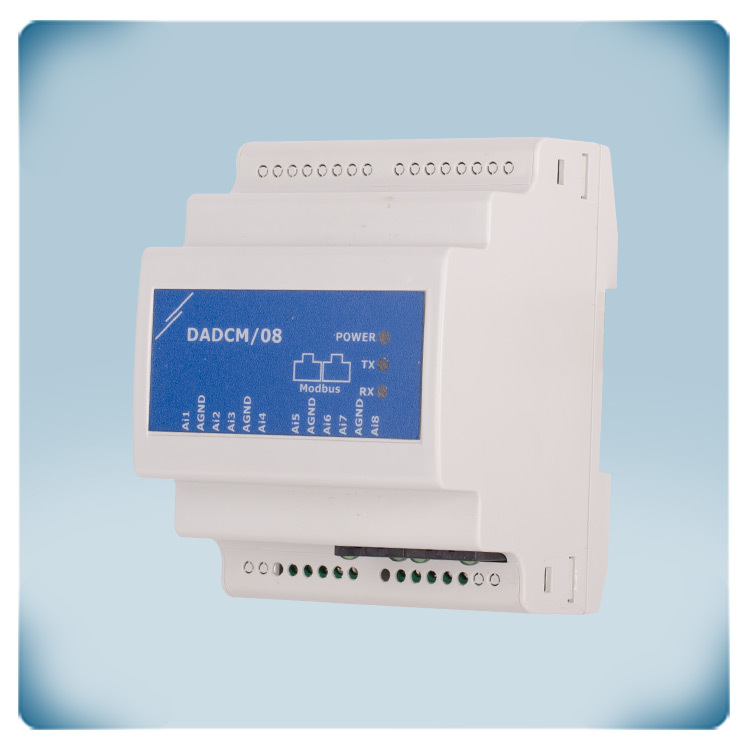

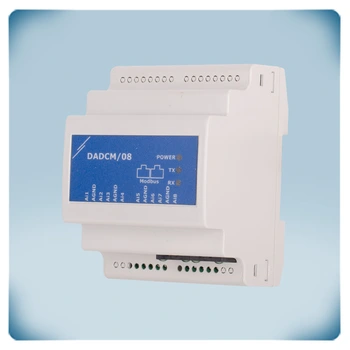

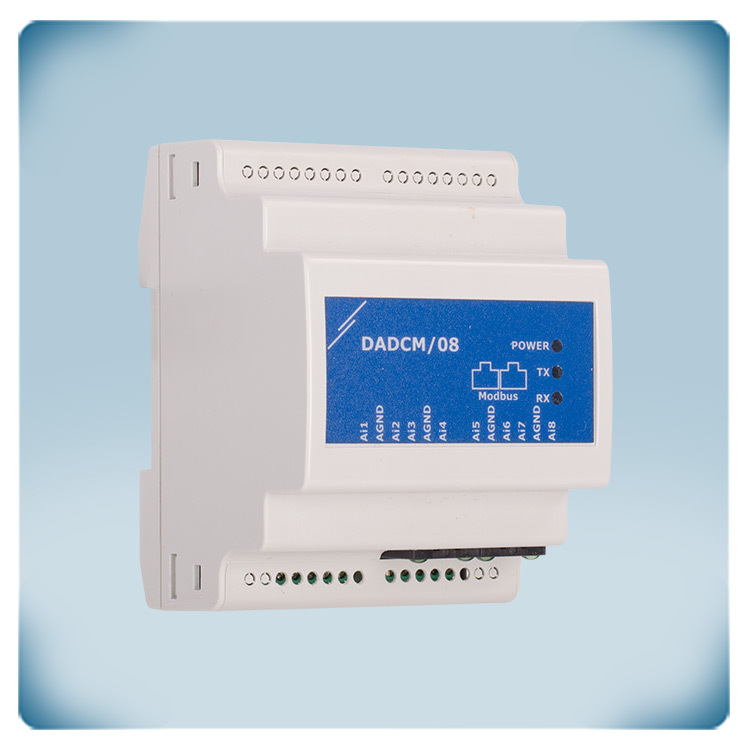

Analog till Modbus RTU-omvandlare
Produktbeskrivning
Denna Modbus RTU I/O-modul omvandlar analoga signaler till ett Modbus RTU-register. Den har 4 analoga och 4 analoga/modulerande ingångar. Ingångstypen kan väljas via Modbus RTU: 0-10 VDC / 0-20 mA för de analoga ingångarna och 0-10 VDC / 0-20 mA / 0-100% PWM för de analoga/modulerande ingångarna. Matningsspänningen är 24 VDC. Både Modbus RTU-kommunikation och 24 VDC-strömförsörjning kan anslutas via en RJ45-kontakt. Modulen är lämpad för DIN-skenmontering i ett elskåp.
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Sentera-enheter kommunicerar med varandra via Modbus RTU-kommunikation. Modbus RTU är ett seriellt kommunikationsprotokoll som använder RS485-teknik. Vissa applikationer kräver kommunikation med icke-Sentera-produkter - till exempel ett spjällställdon, en EC-fläkt, osv. Dessa icke-Sentera-produkter kan anslutas via denna DADCM-modul. Externa enheter kan skicka information via de 8 analoga ingångarna på denna modul. Standard ingångstypen är 0-10 VDC. Ingångstypen kan justeras via Modbus RTU.
Modbus RTU till analog I/O

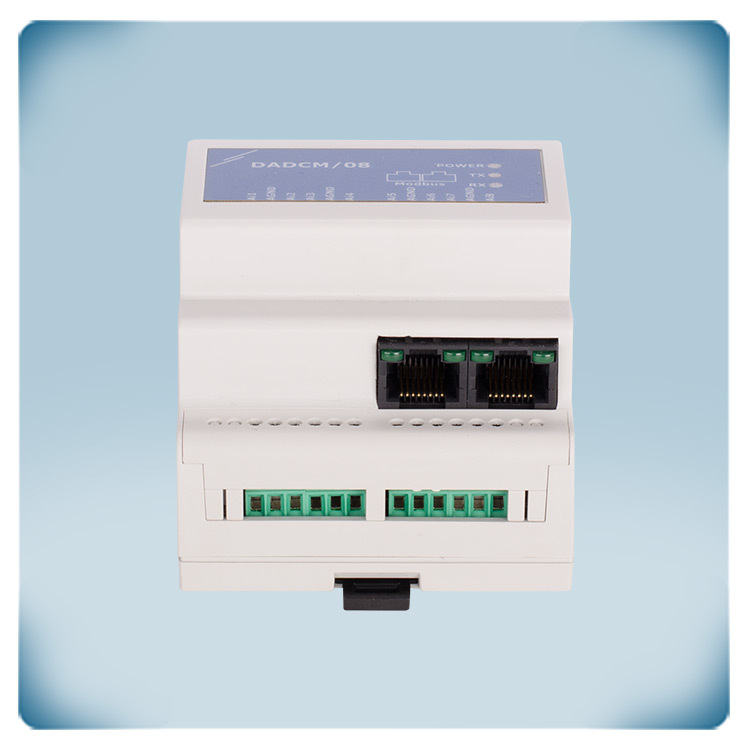

Värdet från de analoga insignalerna överförs till ett värde i 8 Modbus Input register. En Modbus-masterenhet kan läsa Input registren. Modbus RTU-kommunikation och 24 VDC-matningsspänningen för denna modul ansluts via RJ45-uttaget. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC nätaggregat med RJ45-kontakt.
DIN-skenmontering
Denna Modbus RTU IO-modul kan monteras på en DIN-skena. Kapslingen erbjuder IP30-skydd mot inträngning av damm och fukt.
