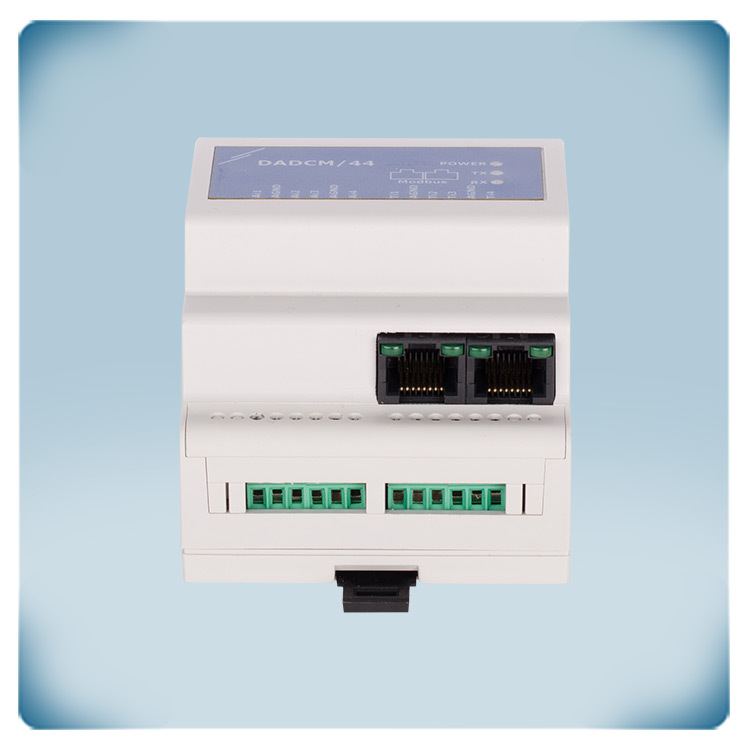

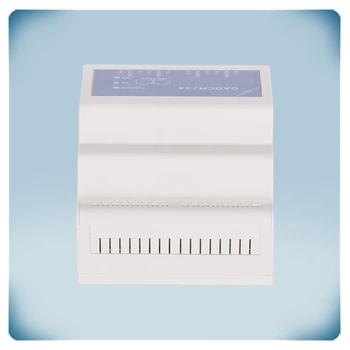

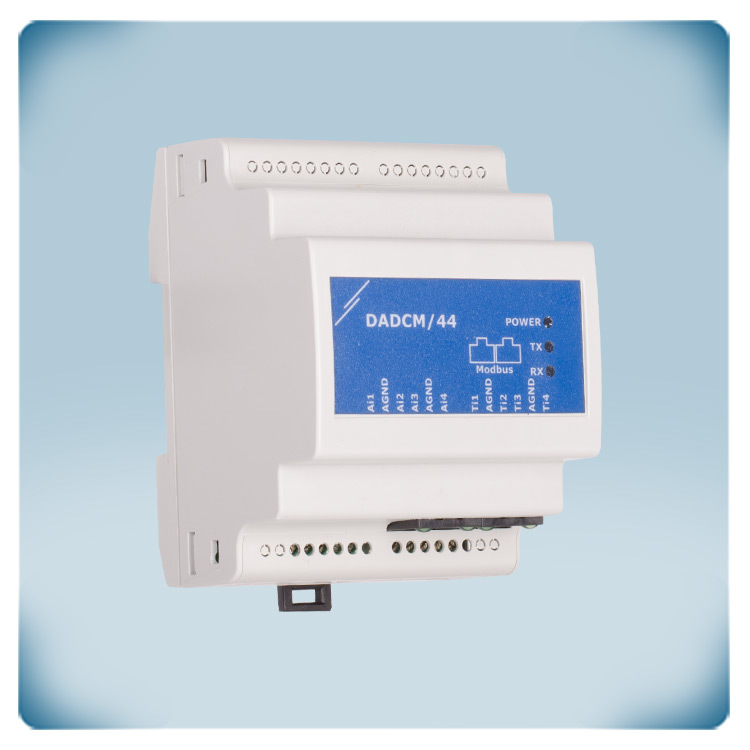

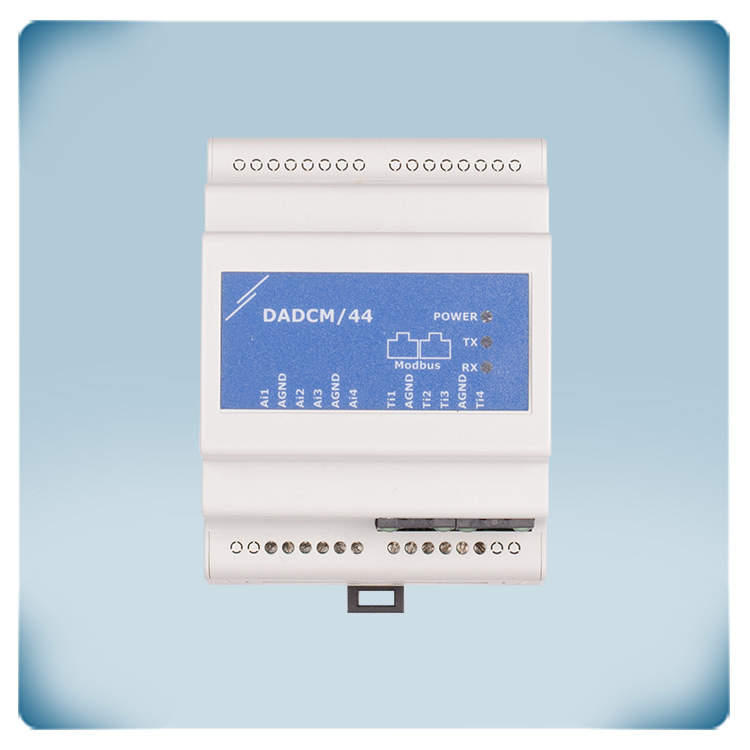

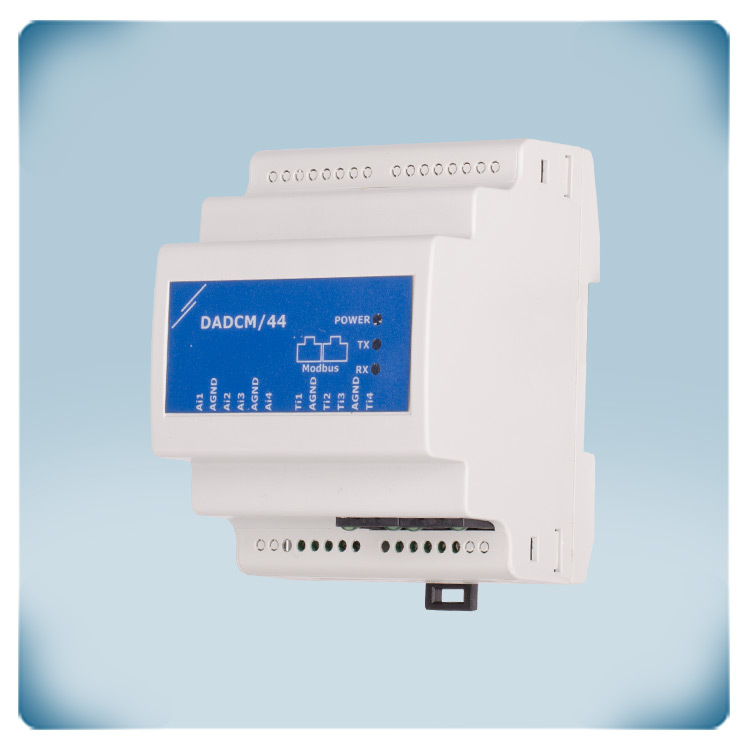

Analog | temperatur till Modbus RTU-omvandlare

Artikelkod DADCM-44
GTIN 0.540.100.300.064.9
Intrastat-nummer 84.71.60.70
Kategori Omvandlare
Nuvarande lager 5 U.
Fabrikens ledtid 4 Vecka(or)

Produktbeskrivning

Denna Modbus RTU I/O-modul omvandlar analoga signaler eller temperaturmätningar till ett Modbus RTU-register. Den har 4 analoga ingångar och 4 temperaturingångar. Den analoga ingångstypen kan väljas via Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM. PT500- eller PT1000-temperaturprober kan anslutas till temperaturingångarna. Matningsspänningen är 24 VDC. Både Modbus RTU-kommunikation och 24 VDC-strömförsörjning kan anslutas via en RJ45-kontakt. Modulen är lämpad för DIN-skenmontering i ett elskåp.

Ytterligare specifikationer och beskrivning


Hur fungerar det?
Sentera-enheter kommunicerar med varandra via Modbus RTU-kommunikation. Modbus RTU är ett seriellt kommunikationsprotokoll som använder RS485-teknik. Vissa applikationer kräver kommunikation med icke-Sentera-produkter - till exempel ett spjällställdon, ett värmesystem, osc. Dessa icke-Sentera-produkter kan anslutas via denna DADCM-modul. Externa enheter kan skicka information via de 4 temperatursingångarna eller via de 4 analoga ingångarna på denna modul. Den förinställda analoga ingångstypen är 0-10 VDC.

Modbus RTU till analog I/O
Temperaturerna som mäts av temperatursonderna överförs till ett värde i 4 Modbus Input register. Styrsignalernas värde, anslutna till de analoga ingångarna, överförs till ett värde i 4 andra Modbus Input register. En Modbus-masterenhet kan läsa dessa värden i DADCM Input registren. Modbus RTU-kommunikation och 24 VDC-matningsspänningen för denna modul ansluts via RJ45-uttaget. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC nätaggregat med RJ45-kontakt.

DIN-skenmontering
Denna Modbus RTU IO-modul kan monteras på en DIN-skena. Kapslingen erbjuder IP30-skydd mot inträngning av damm och fukt.

Kommentarer, omdömen och betyg

10-07-2024
Vienas gaminys sujungia skirtingus jutiklius ir paverčia informacija perduodama per Modbusa, genealu.
08-05-2024
Galima atpiginti Modbusinę sistemą, nes nereikia jutiklių su modbusu užtenka paprastų jutiklių ir šio konverterio.
24-04-2024
Labai geras sprendimas adaptuojant pasyvinius temperatūros jutiklius į Modbus tinklą
27-11-2023
We gebruiken deze om onze analoge sensoren (maakt niet uit welk merk) toch te kunnen uitlezen met onze PLC. Veel goedkoper dan I/O poorten.
