5-stegs regulator fläktvarvtal | extern avstängning | TK | 13 A
Produktbeskrivning
En 5-stegs regulator för manuell eller extern styrning av enfas spänningsstyrbara motorer med en maximal (kombinerad) ström på 13 A. Två optimala fläktvarvtal kan väljas beroende på situationen (dag/natt, vecka/helg, upptaget eller tomt utrymme). Den integrerade digitala ingången, på vilken en klocka, termostat eller omkopplare kan anslutas, gör det möjligt att välja en av dessa 2 optimala motorhastigheter.
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Via två separata 5-stegs vridomkopplare kan 2 optimala motorvarvtal väljas. När motorn är aktiv är det möjligt att växla mellan båda hastigheterna via en torrkontaktingång.

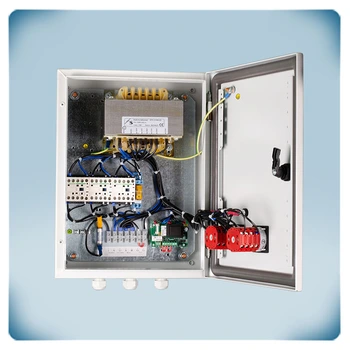

T.ex. kan en extern klocka aktivera hög hastighet på dagen och låg hastighet på natten. Fläkthastigheten regleras genom att reducera motorspänningen via en spartransformatorer. Denna teknik genererar en utspänning med perfekt sinusform, vilket garanterar tyst motordrift.
Extern avstängning
Via två ingångar kan motorn avstängas på distans. Det finns en normalt öppen ingång och en normalt stängd ingång tillgängliga.
T.ex. via en extern brytare - ansluten till den normalt öppna ingången - kan motorn avstängas. En rökdetektor ansluts till den normalt stängda ingången. Om ett brandlarm inträffar kommer motorn att stängas av - oavsett status för den andra ingången.
Oreglerad utgång
Den extra, oreglerade utgången (L1, 230 VAC) är aktiv när motorn är aktiverad. Den kan användas för att styra en extern körindikator, ett spjäll osv.
T.ex. när fläkten är avstängd är spjället stängt. När fläkten är aktiv är spjället öppet.
Termiskt motorskydd
Denna fläkthastighetsregulator kan övervaka motorns termiska kontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). Vid överhettning av motorn kommer TK-övervakningsfunktionen att stänga av motorn för att förhindra motorskador. Om motorn inte är utrustad med TK-kontakter, måste båda TK-anslutningarna på regulatorn överbryggas för att simulera normal motortemperatur.
Larmutgång
Larmutgången (AL, 230 VAC) aktiveras när motorproblem uppstår. Den kan användas för att generera varningar.
T.ex. vid överhettning av motorn aktiveras larmutgången. TK-övervakningsfunktionen kommer att inaktivera motorn för att förhindra ytterligare skador. Larmutgången kan styra en varningslampa.
Automatisk återställning efter strömavbrott
I händelse av ett strömavbrott kommer denna styrenhet att återställa sig själv automatiskt. När strömmen återställs kommer motorn att starta om automatiskt.
Starkt hölje
Kapslingen är tillverkad av högkvalitativt stål. Kapslingen kan ytmonteras och erbjuder ett IP54-skydd mot inträngning av smuts, damm och fukt.
