Datablad
3-stegs omkopplare | EC-fläkt
Produktbeskrivning

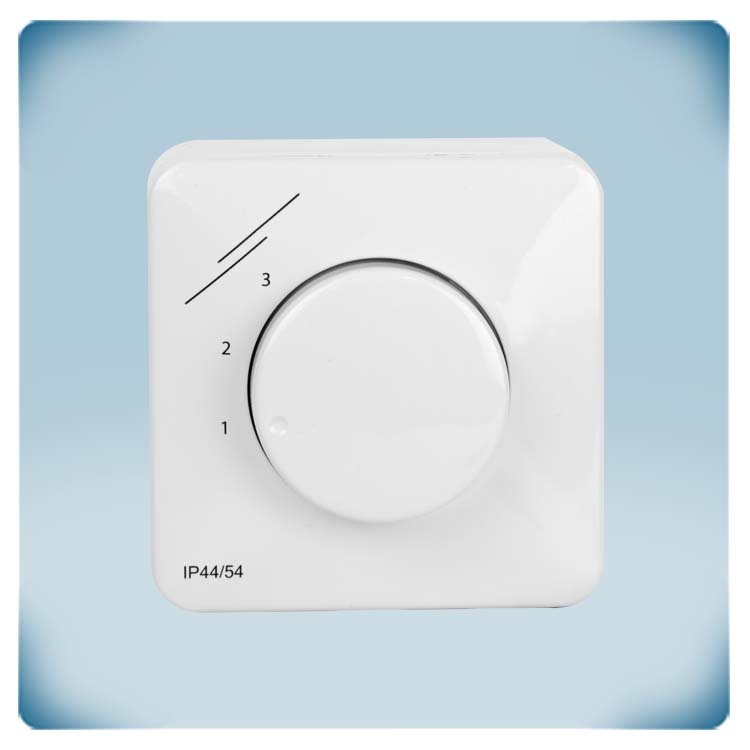

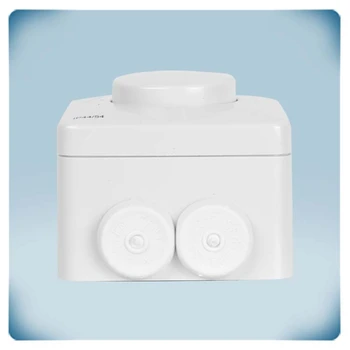

3-stegs reglage för EC-fläktar eller spjällställdon. Det kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen är 10 VDC. Utsignalen är uppdelad i tre steg. Utsignalen för positionerna 1 och 2 kan justeras i området mellan 1 – 10 VDC via interna trimmers. Utsignalen för position 3 är alltid lika med den tillförda spänningen: 10 VDC. Det finns inget AV-läge. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
Vad är en 3-stegs omkopplare?
Denna omkopplare styr EC-fläktar eller spjällställdon i tre steg. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien) i tre steg. Reglaget kan exempelvis installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp. Utspänningen från denna omkopplare varierar beroende på vredets läge och är uppdelad i tre steg.
Denna omkopplare styr EC-fläktar eller spjällställdon i tre steg. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien) i tre steg. Reglaget kan exempelvis installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp. Utspänningen från denna omkopplare varierar beroende på vredets läge och är uppdelad i tre steg.
Justerbara utgångsnivåer
För vissa tillämpningar är det önskvärt att justera styrsignalen för att få optimal fläkthastighet. Styrsignalen för position 1 och position 2 kan justeras. Via interna trimmers kan utgångsspänningarna för dessa positioner ställas in i området mellan 1 – 10 VDC. Position 3 är alltid lika med den tillförda spänningen: 10 VDC.
För vissa tillämpningar är det önskvärt att justera styrsignalen för att få optimal fläkthastighet. Styrsignalen för position 1 och position 2 kan justeras. Via interna trimmers kan utgångsspänningarna för dessa positioner ställas in i området mellan 1 – 10 VDC. Position 3 är alltid lika med den tillförda spänningen: 10 VDC.
Inget AV-läge
I vissa tillfällen är det tekniskt eller juridiskt nödvändigt att säkerställa en minimal lufttillförsel under alla omständigheter. Fläkthastigheten får aldrig sjunka under en miniminivå. Eftersom denna omkopplare inte har ett AV-läge kommer kontrollsignalen aldrig att nå 0 V. Även i position 1 kommer kontrollsignalen att vara minst 1 VDC (denna lägsta utspänning kan justeras via den inbyggda trimmern.)
I vissa tillfällen är det tekniskt eller juridiskt nödvändigt att säkerställa en minimal lufttillförsel under alla omständigheter. Fläkthastigheten får aldrig sjunka under en miniminivå. Eftersom denna omkopplare inte har ett AV-läge kommer kontrollsignalen aldrig att nå 0 V. Även i position 1 kommer kontrollsignalen att vara minst 1 VDC (denna lägsta utspänning kan justeras via den inbyggda trimmern.)
