Vilken kabel ska jag använda för ett Modbus RTU-nätverk?
Sentera-produkter delar information via Modbus-kommunikation. Modbus är ett seriellt kommunikationsprotokoll som använder RS485-teknik.

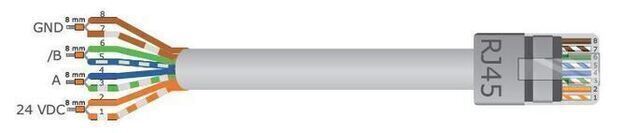

Baserat på den tekniken utvecklade Sentera konceptet Power over Modbus eller PoM för att sammankoppla Sentera-produkter. PoM-konceptet innebär att Modbus datakommunikation och 24 Volt matningsspänning kan distribueras via en UTP-kabel (Unshielded Twisted Pair-kabel):
Baserat på den tekniken utvecklade Sentera konceptet Power over Modbus eller PoM för att sammankoppla Sentera-produkter. PoM-konceptet innebär att Modbus datakommunikation och 24 Volt matningsspänning kan distribueras via en UTP-kabel (Unshielded Twisted Pair-kabel):
Sentera rekommenderar att du använder oskärmad Twisted Pair (UTP) kabel eller skärmad Twisted Pair (STP) kabel med följande impedansegenskaper: 120 Ω ±10%
För längre nätverk kan det vara nödvändigt att aktivera Network Bus Terminator-resistanser (NBT) i två anslutna enheter för att undvika störningar och dataförluster. Vi rekommenderar att du aktiverar NBT för nätverkslängder över 50 meter. NBT i Sentera-enheter kan aktiveras via Modbus Holding-registren (ladda ner produktens Modbus-registerkarta från vår webbplats för mer information).
PoM-konceptet minskar risken för dataförluster på grund av störningar. När Sentera-produkter är sammankopplade via PoM-teknik blir de kombinerade grenlängderna mindre kritiska jämfört med ett standard Modbus-nätverk. Fler och längre grenar kan läggas till i nätverket innan störningar och dataförluster uppstår.
