Vad betyder Modbus RTU kommunikation?
Öppet kommunikationsprotokoll
Modbus är ett öppet kommunikationsprotokoll, vilket innebär att det är fritt för tillverkare att bygga in i sin utrustning utan att behöva betala royalties. Modbus används ofta för att ansluta en övervakningsdator (eller masterenhet) till en RTU (Remote Terminal Unit) i system för övervakning, styrning och datainsamling.
Master-slav-kommunikation
Kommunikationsprotokollet Modbus RTU fungerar enligt master-slave-principen. Modbus masterenhet skickar en förfrågan, slavenheten(erna) skickar sitt svar tillbaka. Det använder RS485-teknik för dataöverföring. I ett standard Modbus RTU-nätverk finns det en master och upp till 247 slavar, var och en med en unik slavadress från 1 till 247. Mastern kan också skriva information till slavarna eller justera deras inställningar.

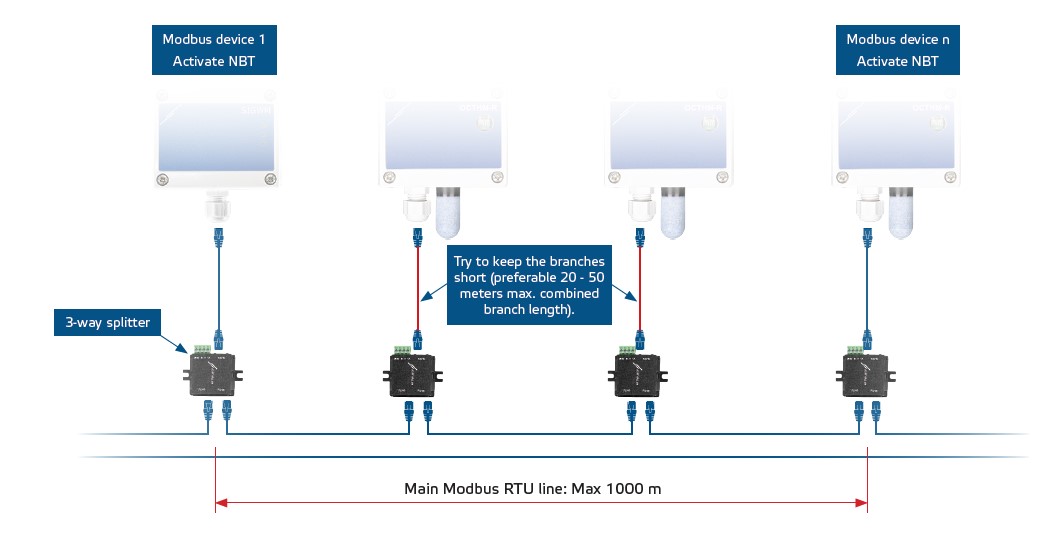

Linjetopologi
Modbus-nätverket byggs i idealfallet upp i en linjetopologi. Huvudledningen kan ha en maximal längd på upp till 1.000 m och förgreningar bör hållas korta. Mer information finns i Sentera Modbus RTU installationsriktlinjer.
Modbus är ett öppet kommunikationsprotokoll, vilket innebär att det är fritt för tillverkare att bygga in i sin utrustning utan att behöva betala royalties. Modbus används ofta för att ansluta en övervakningsdator (eller masterenhet) till en RTU (Remote Terminal Unit) i system för övervakning, styrning och datainsamling.
Master-slav-kommunikation
Kommunikationsprotokollet Modbus RTU fungerar enligt master-slave-principen. Modbus masterenhet skickar en förfrågan, slavenheten(erna) skickar sitt svar tillbaka. Det använder RS485-teknik för dataöverföring. I ett standard Modbus RTU-nätverk finns det en master och upp till 247 slavar, var och en med en unik slavadress från 1 till 247. Mastern kan också skriva information till slavarna eller justera deras inställningar.
Linjetopologi
Modbus-nätverket byggs i idealfallet upp i en linjetopologi. Huvudledningen kan ha en maximal längd på upp till 1.000 m och förgreningar bör hållas korta. Mer information finns i Sentera Modbus RTU installationsriktlinjer.
Branschstandard
Tack vare sin tillförlitlighet och prisvärdhet har Modbus blivit standardkommunikationsprotokollet inom HVAC-industrin och är nu det vanligaste sättet att ansluta (industriella) elektroniska enheter.
Tack vare sin tillförlitlighet och prisvärdhet har Modbus blivit standardkommunikationsprotokollet inom HVAC-industrin och är nu det vanligaste sättet att ansluta (industriella) elektroniska enheter.
