Vad betyder 'IP-skydd'?
Skydd mot inträngande av fasta föremål och vätskor
IP-klassning står för "Ingress Protection rating". Ibland anges dock "International Protection rating" som dess fullständiga motsvarighet. Den klassificerar den grad av skydd som enhetens hölje ger mot både fasta föremål och vätskor. Elektrisk utrustning kan få funktionsfel och försämras om damm eller vatten tränger in i den. IP-klassningen är viktig när du köper en produkt. Det är ett användbart verktyg för att avgöra i vilka miljöer en produkt kan användas.
Två siffror

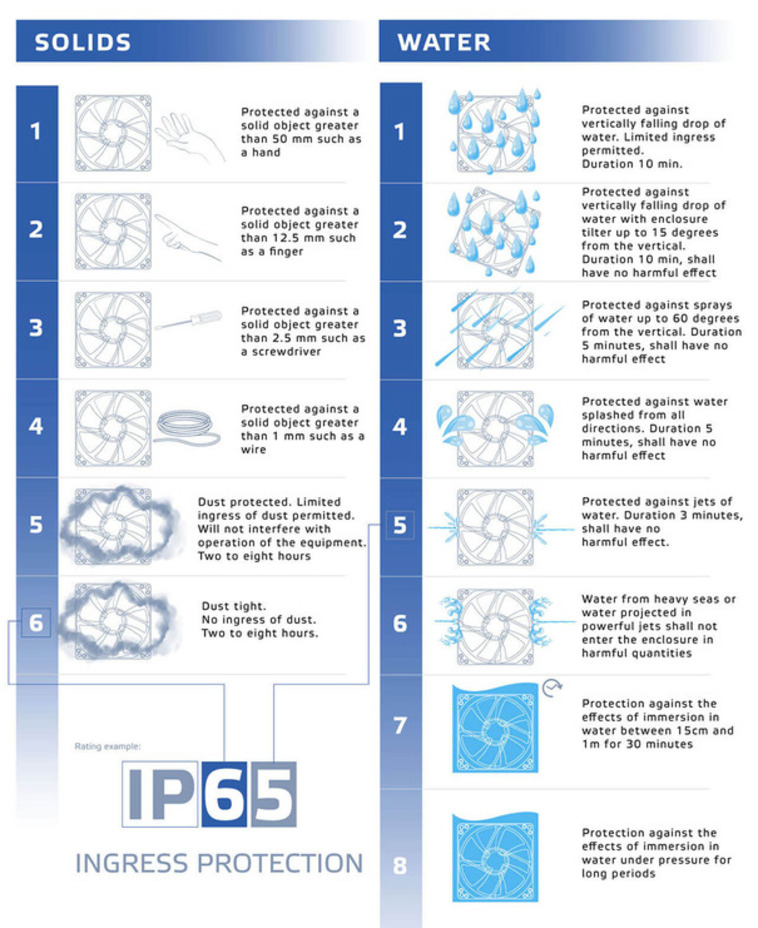

IP-klassningen består av två siffror som klassificerar skyddsnivån i varje enskilt fall. Den första siffran avser skyddsnivån mot damm och fasta föremål. Den har ett minimivärde på 0 (inget skydd) och ett maximivärde på 6 (maximalt skydd). Den andra siffran avser skyddsnivån mot vatten och andra vätskor. Den har ett minimivärde på 0 (inget skydd) och ett maximivärde på 9 (skydd mot heta vätskor med högt tryck från olika vinklar).
IP-klassning av Sentera-produkter
Sentera-produkter finns i kapslingar med olika IP-klassningar, beroende på modellutbud och nödvändiga specifikationer. Se produktdatabladen för ytterligare information om tillgängliga modellserier. En sammanfattning av tillgängliga IP-klassificeringar för Sentera-produkter finns nedan.
IP-klassning står för "Ingress Protection rating". Ibland anges dock "International Protection rating" som dess fullständiga motsvarighet. Den klassificerar den grad av skydd som enhetens hölje ger mot både fasta föremål och vätskor. Elektrisk utrustning kan få funktionsfel och försämras om damm eller vatten tränger in i den. IP-klassningen är viktig när du köper en produkt. Det är ett användbart verktyg för att avgöra i vilka miljöer en produkt kan användas.
Två siffror
IP-klassningen består av två siffror som klassificerar skyddsnivån i varje enskilt fall. Den första siffran avser skyddsnivån mot damm och fasta föremål. Den har ett minimivärde på 0 (inget skydd) och ett maximivärde på 6 (maximalt skydd). Den andra siffran avser skyddsnivån mot vatten och andra vätskor. Den har ett minimivärde på 0 (inget skydd) och ett maximivärde på 9 (skydd mot heta vätskor med högt tryck från olika vinklar).
IP-klassning av Sentera-produkter
Sentera-produkter finns i kapslingar med olika IP-klassningar, beroende på modellutbud och nödvändiga specifikationer. Se produktdatabladen för ytterligare information om tillgängliga modellserier. En sammanfattning av tillgängliga IP-klassificeringar för Sentera-produkter finns nedan.
IP20-kapslingar ger visst skydd mot oavsiktlig kontakt med händer/fingrar och inget skydd mot att damm, vatten eller andra vätskor tränger in i produktens kapsling. Dessa enheter är avsedda att installeras i ett elskåp med tillräcklig ventilation och kylningsmöjligheter.
IP30-kapslingar skyddar mot kontakt med händer/fingrar och mindre föremål (t.ex. en skruvmejsel). De ger inte skydd mot att damm, vatten eller andra vätskor tränger in i produktens hölje. Dessa enheter är avsedda för inomhusbruk.
IP44-kapslingar skyddar mot kontakt med partiklar eller fasta föremål med en diameter på minst 1,0 mm. Den skyddar också enheten från vattenstänk, spray och vattendroppar. Dessa enheter är avsedda för inomhusbruk.
IP54-kapslingar skyddar mot inträngande damm och förhindrar inträngande av allt som kan vara skadligt för enhetens interna funktioner. Dessutom står höljet emot vattenstänk från olika håll (inga vattenstrålar). Dessa enheter är konstruerade för applikationer i tuffare miljöer. De bör dock skyddas mot vattendroppar och direkt solljus med ett hölje.
IP30-kapslingar skyddar mot kontakt med händer/fingrar och mindre föremål (t.ex. en skruvmejsel). De ger inte skydd mot att damm, vatten eller andra vätskor tränger in i produktens hölje. Dessa enheter är avsedda för inomhusbruk.
IP44-kapslingar skyddar mot kontakt med partiklar eller fasta föremål med en diameter på minst 1,0 mm. Den skyddar också enheten från vattenstänk, spray och vattendroppar. Dessa enheter är avsedda för inomhusbruk.
IP54-kapslingar skyddar mot inträngande damm och förhindrar inträngande av allt som kan vara skadligt för enhetens interna funktioner. Dessutom står höljet emot vattenstänk från olika håll (inga vattenstrålar). Dessa enheter är konstruerade för applikationer i tuffare miljöer. De bör dock skyddas mot vattendroppar och direkt solljus med ett hölje.
IP65-kapslingarna är klassade som helt dammtäta och skyddade mot exponering för vattenstrålar från alla riktningar. Dessa enheter är avsedda för utomhusbruk.
IP66-kapslingar är helt dammtäta. Inget damm eller andra skadliga fasta material kan tränga in i enheten. Den skyddar mot kraftiga vattenstrålar som riktas mot enheten från alla håll. Dessa enheter är konstruerade för tuffa utomhustillämpningar.
IP67-kapslingar är helt dammtäta. Inget fast material kan komma in i enheten. Kapslingen skyddar också enheten mot tillfällig nedsänkning i vatten. Dessa enheter är konstruerade för krävande utomhustillämpningar och är särskilt användbara i industri- eller jordbruksmiljöer.
IP66-kapslingar är helt dammtäta. Inget damm eller andra skadliga fasta material kan tränga in i enheten. Den skyddar mot kraftiga vattenstrålar som riktas mot enheten från alla håll. Dessa enheter är konstruerade för tuffa utomhustillämpningar.
IP67-kapslingar är helt dammtäta. Inget fast material kan komma in i enheten. Kapslingen skyddar också enheten mot tillfällig nedsänkning i vatten. Dessa enheter är konstruerade för krävande utomhustillämpningar och är särskilt användbara i industri- eller jordbruksmiljöer.
Den nivå av IP-skydd som din applikation kräver beror på din applikation och de förhållanden som Sentera-enheten kommer att utsättas för. Lokala föreskrifter kan gälla för din applikation. I allmänhet, om du är osäker, sök alltid råd och välj att gå med den högre IP-klassificeringen.
Historik för IP-klassificeringssystemet
Den internationella elektrotekniska kommissionen (IEC) utvecklade IP-koden. Koden definieras av den internationella standarden IEC 60529. Denna standard utarbetades av IEC:s tekniska kommitté 70 1976 och reviderades senast 2019. Standarden gäller för all elektrisk utrustning med en märkspänning på högst 72.500 V. Anledningen till att den skapades var att det fanns flera olika märkstandarder som användes. Kommittén ville skapa ett universellt verktyg och det har man lyckats med.
Den internationella elektrotekniska kommissionen (IEC) utvecklade IP-koden. Koden definieras av den internationella standarden IEC 60529. Denna standard utarbetades av IEC:s tekniska kommitté 70 1976 och reviderades senast 2019. Standarden gäller för all elektrisk utrustning med en märkspänning på högst 72.500 V. Anledningen till att den skapades var att det fanns flera olika märkstandarder som användes. Kommittén ville skapa ett universellt verktyg och det har man lyckats med.
