Vad är PoM eller Power over Modbus?
Många Sentera-produkter kan dela information via Modbus-kommunikation. Modbus är ett seriellt kommunikationsprotokoll som använder RS485-teknik. Sentera Modbus-kompatibla produkter är mer prisvärda och pålitliga och de kan kommunicera i två riktningar.
Baserat på Modbus-tekniken utvecklade Sentera konceptet Power over Modbus eller PoM för att sammankoppla Sentera-produkter. PoM-konceptet innebär att Modbus datakommunikation och 24 Volt matningsspänning distribueras via en UTP-kabel (Unshielded Twisted Pair-kabel).
Baserat på Modbus-tekniken utvecklade Sentera konceptet Power over Modbus eller PoM för att sammankoppla Sentera-produkter. PoM-konceptet innebär att Modbus datakommunikation och 24 Volt matningsspänning distribueras via en UTP-kabel (Unshielded Twisted Pair-kabel).
Fördelar med Power over Modbus

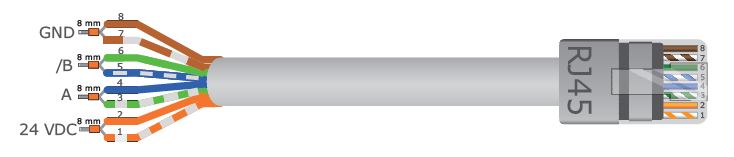

Insidan av UTP-kabeln för ModbusPoM-konceptet minskar risken för dataförluster på grund av störningar och interferens. När Sentera-produkter är sammankopplade via PoM-teknik blir de kombinerade grenlängderna mindre kritiska jämfört med ett standard Modbus-nätverk. Fler och längre grenar kan läggas till i nätverket innan störningar och dataförluster uppstår.
PoM-konceptet gör kabeldragningen enklare och mer effektiv. PoM-konceptet gör det möjligt att ansluta olika HVAC-givare, potentiometrar och andra Sentera-enheter via en kabel. Sentera -M och -H-serien HVAC-givare har ett RJ45-uttag. Dessa sensorer kan anslutas via en enkel RJ45-kontakt! Det minskar risken för kabeldragningsfel. Sentera 24 VDC strömförsörjning finns också med RJ45-kontakter. För att förenkla kabeldragningen erbjuder vi också RJ45-splitters och distributionslådor.
Modbus-kommunikation ger fördelen med längre kabellängder jämfört med analoga signaler. I teorin kan ett Modbus RTU-nätverk ha en kabellängd på upp till 1.000 m. PoM-konceptet innebär dock att 24 volts matningsspänning också distribueras via samma kabel. Detta är den begränsande faktorn när det gäller kabellängden. En annan viktig punkt att ta hänsyn till är den maximala ström som kan flöda genom en RJ45-kontakt: den är 1,5 A.
Med hjälp av repeatrar kan ett PoM-nätverk delas upp i segment. Modbus-kommunikationen skickas vidare till nästa segment, men varje repeater levererar matningsspänningen till de lokala enheterna. I praktiken rekommenderar vi att du använder en DPOM-repeater efter 50-100 m, beroende på antalet anslutna enheter. Genom att segmentera PoM-nätverket på detta sätt kan stora avstånd uppnås.
Exempel på ett Modbus-nätverk
Modbus är särskilt intressant för behovsbaserad fläkthastighetsstyrning, men kan också användas för andra applikationer. Sentera-sensorer är mestadels kompatibla med Modbus. Vi har också Modbus-kompatibla fläkthastighetsregulatorer och motoriserade spjäll. Beroende på produkt kan fler eller färre parametrar läsas ut.
Modbus är särskilt intressant för behovsbaserad fläkthastighetsstyrning, men kan också användas för andra applikationer. Sentera-sensorer är mestadels kompatibla med Modbus. Vi har också Modbus-kompatibla fläkthastighetsregulatorer och motoriserade spjäll. Beroende på produkt kan fler eller färre parametrar läsas ut.
Många motorer kräver fortfarande en analog signal för att fungera. Det innebär att ett Modbus-nätverk behöver en digital-till-analog-omvandlare för att omvandla Modbus-signalen till en analog signal. Denna omvandlare kan vara inbyggd i en enhet, som i sensorer av typen -H, eller vara en extern enhet.
Fördelarna med en Modbus-kompatibel fläkt
Många motorer använder fortfarande analoga ingångar. Om en motor är analog är det enda du kan vara säker på den begärda fläkthastigheten. Du vet inte säkert hur mycket av den analoga signalen som når fläkten. När du använder Modbus och PoM-konceptet finns extra information från de anslutna enheterna tillgänglig. Om motorn är kompatibel med Modbus finns motorparametrar tillgängliga, t.ex. aktuell motorhastighet, motorstatus, motortemperatur och mycket mer information. Alla dessa kan sedan övervakas och loggas via SenteraWeb.
Många motorer använder fortfarande analoga ingångar. Om en motor är analog är det enda du kan vara säker på den begärda fläkthastigheten. Du vet inte säkert hur mycket av den analoga signalen som når fläkten. När du använder Modbus och PoM-konceptet finns extra information från de anslutna enheterna tillgänglig. Om motorn är kompatibel med Modbus finns motorparametrar tillgängliga, t.ex. aktuell motorhastighet, motorstatus, motortemperatur och mycket mer information. Alla dessa kan sedan övervakas och loggas via SenteraWeb.
Detta har många användbara applikationer. Om du till exempel använder termiska kontakter kan du se om motorn överhettas med en analog signal, men med en Modbus-motor ges motortemperaturen som en avläsning. En annan tillämpning är energieffektivitet och återvinning. Med en Modbus-kompatibel fläkt kan du vara säker på att din fläkt fungerar ännu mer optimalt än tidigare.
