Cхематический обзор
АС двигатель 10 A | 5-ступенчатое управление воздушной завесой
Описание решения

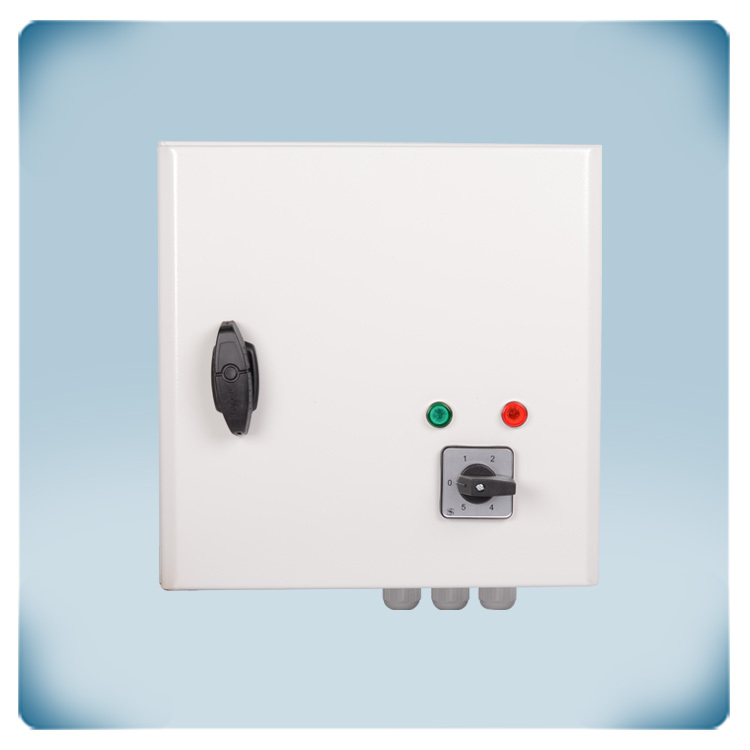

5-скоростной регулятор для воздушных завес с однофазными двигателями. Суммарный максимальный ток двигателя составляет 10 А. Скорость воздуха можно выбрать с помощью 5-ступенчатого поворотного переключателя. В положении ВЫКЛ (ноль) двигатель отключен. Функция контроля ТК отключает двигатель в случае перегрева. Цифровой вход можно использовать для дистанционных команд запуска-остановки. После сбоя питания двигатель автоматически перезапускается. Технология автотрансформатора генерирует напряжение двигателя идеальной синусоидальной формы. Это гарантирует тихую работу двигателя. Только для двигателей с регулируемым напряжением.
Дополнительные спецификации и описание
Создайте тепловой барьер
Воздушные тепловые завесы создают невидимый барьер для разделения горячего и холодного воздушного потока. Воздушные завесы также можно использовать для предотвращения сквозняков, попадание воздуха или проникновения загрязняющих веществ из одной комнаты в другую. АС вентиляторы для создания невидимого воздушного барьера выступают в роли барьера между наружным и внутренним воздухом. Они предотвращают приток наружного воздуха и ограничивают отток воздуха из помещения, минимизируя потери тепла. Воздушные завесы часто используются в магазинах, отелях, ресторанах, что позволяет держать дверь открытой, что вседа привлекает посетителей, сохраняя при этом теплый воздух в помещении. Открытые двери всегда служат дополнительной витриной для прохожих, позволяя заглянуть и приглашая зайти.
Дверной контакт активирует воздушную завесу
Дверной контакт может быть подключен к входам сухих контактов. При открытии двери активируется воздушная завеса. При активации воздушная завеса будет работать с фиксированной скоростью, задаваемой поворотным переключателем. Доступны один нормально открытый и один нормально закрытый вход. Это делает контроллер совместимым с различными типами дверных выключателей.
Выходы для управления внешними устройствами
Дополнительный нерегулируемый выход (230 В) активен, когда двигатель включен. Поскольку этот выход либо ВКЛ (230 В), либо ВЫКЛ (0 В), он называется «нерегулируемым». Максимальный ток этого выхода 2 А. Этот выход можно использовать для управления лампой аварийной сигнализации, открытия вентиляционных решеток воздуховодов, включения освещения и т.д. Устройство, подключенное к этому выходу, будет работать одновременно с вентилятором.
Автоматический сброс после сбоя питания
В случае сбоя питания, после его востановления, этот контроллер автоматически перезагрузится. При использовании стандартных регуляторов скорости после сбоя питания поворотный переключатель необходимо повернуть вручную в положение ВЫКЛ, а затем обратно в положение желаемой скорости. Для серии STRA1 в этом нет необходимости.
Тепловая защита двигателя
Этот контроллер воздушной завесы имеет возможность подключения термоконтактов или ТК, которые контролируют температуру внутри обмоток двигателя или температуру нагревателя. В случае перегрева функция защиты двигателя отключит систему для предотвращения повреждений и активирует выход тревоги.
Корпус для внутренней настенной установки
Контроллер желательно установить в прохладном месте, предотвращая попадания прямых солнечных лучей. Убедитесь, что контроллер может достаточно охладиться. Корпус разработан и изготовлен на собственном производстве. Мы используем высококачественный пластик r-ABS VO (UL94). Этот материал является огнестойким, очень прочным и обеспечивает хорошую защиту от ударов. Он предлагает защиту IP54 от проникновения пыли и воды. Этот контроллер может быть установлен на стене или панели в помещении.
Воздушные тепловые завесы создают невидимый барьер для разделения горячего и холодного воздушного потока. Воздушные завесы также можно использовать для предотвращения сквозняков, попадание воздуха или проникновения загрязняющих веществ из одной комнаты в другую. АС вентиляторы для создания невидимого воздушного барьера выступают в роли барьера между наружным и внутренним воздухом. Они предотвращают приток наружного воздуха и ограничивают отток воздуха из помещения, минимизируя потери тепла. Воздушные завесы часто используются в магазинах, отелях, ресторанах, что позволяет держать дверь открытой, что вседа привлекает посетителей, сохраняя при этом теплый воздух в помещении. Открытые двери всегда служат дополнительной витриной для прохожих, позволяя заглянуть и приглашая зайти.
Дверной контакт активирует воздушную завесу
Дверной контакт может быть подключен к входам сухих контактов. При открытии двери активируется воздушная завеса. При активации воздушная завеса будет работать с фиксированной скоростью, задаваемой поворотным переключателем. Доступны один нормально открытый и один нормально закрытый вход. Это делает контроллер совместимым с различными типами дверных выключателей.
Выходы для управления внешними устройствами
Дополнительный нерегулируемый выход (230 В) активен, когда двигатель включен. Поскольку этот выход либо ВКЛ (230 В), либо ВЫКЛ (0 В), он называется «нерегулируемым». Максимальный ток этого выхода 2 А. Этот выход можно использовать для управления лампой аварийной сигнализации, открытия вентиляционных решеток воздуховодов, включения освещения и т.д. Устройство, подключенное к этому выходу, будет работать одновременно с вентилятором.
Автоматический сброс после сбоя питания
В случае сбоя питания, после его востановления, этот контроллер автоматически перезагрузится. При использовании стандартных регуляторов скорости после сбоя питания поворотный переключатель необходимо повернуть вручную в положение ВЫКЛ, а затем обратно в положение желаемой скорости. Для серии STRA1 в этом нет необходимости.
Тепловая защита двигателя
Этот контроллер воздушной завесы имеет возможность подключения термоконтактов или ТК, которые контролируют температуру внутри обмоток двигателя или температуру нагревателя. В случае перегрева функция защиты двигателя отключит систему для предотвращения повреждений и активирует выход тревоги.
Корпус для внутренней настенной установки
Контроллер желательно установить в прохладном месте, предотвращая попадания прямых солнечных лучей. Убедитесь, что контроллер может достаточно охладиться. Корпус разработан и изготовлен на собственном производстве. Мы используем высококачественный пластик r-ABS VO (UL94). Этот материал является огнестойким, очень прочным и обеспечивает хорошую защиту от ударов. Он предлагает защиту IP54 от проникновения пыли и воды. Этот контроллер может быть установлен на стене или панели в помещении.
