Преобразователь Modbus RTU | 3 изолированных выхода
Описание продукта

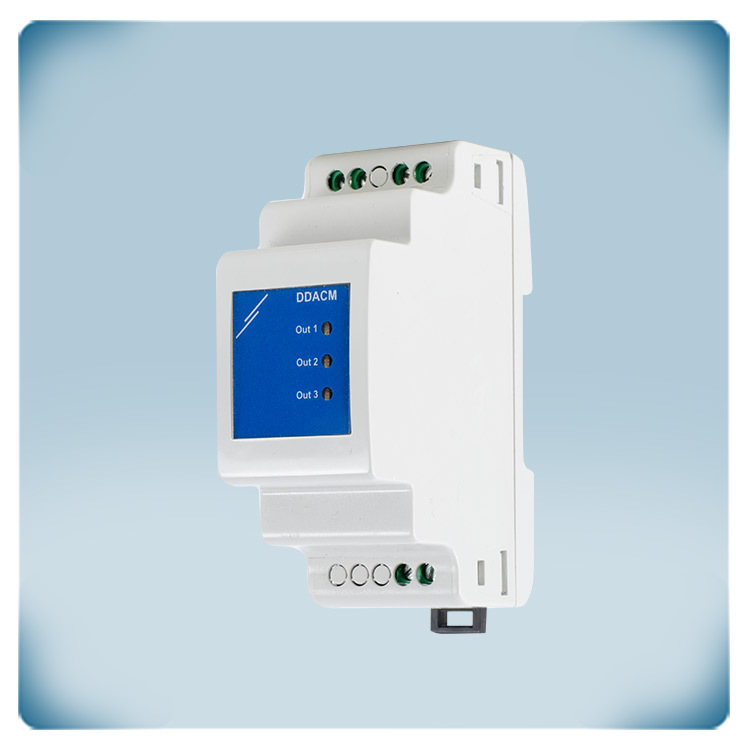

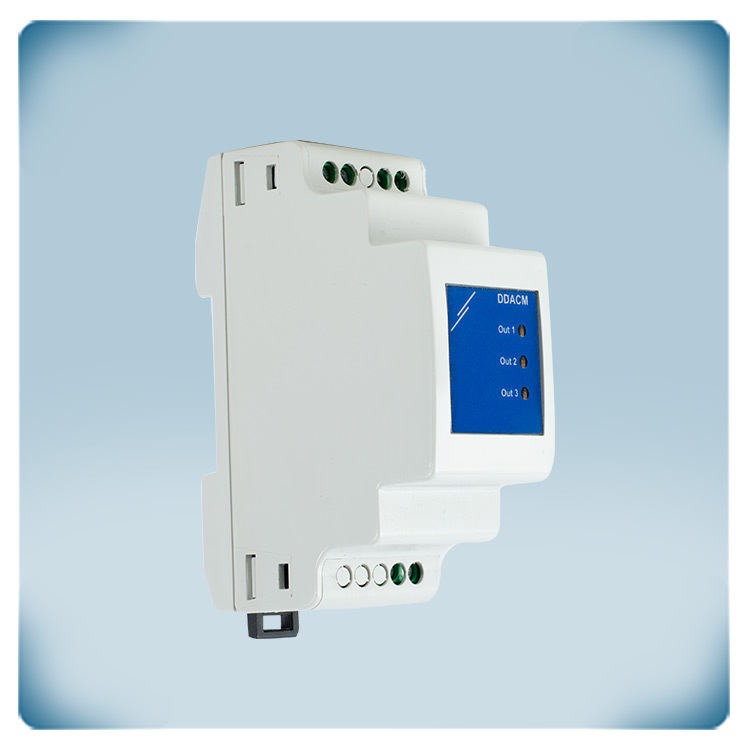

Серия DDACM - это модули выхода для Modbus RTU. Они предназначены для преобразования сигнала Modbus RTU в аналоговый / цифровой выходной сигнал (0–10 VDC / 0–20 мА / ШИМ). Они имеют 3 гальванически изолированных выхода и питание Power over Modbus, это означает, что связь Modbus RTU и питание 24 VDC могут быть подключены через один разъем RJ45. Все параметры доступны через Modbus RTU. Для этой серии требуется главный блок, такой как Sentera RDPU, или любой BMS или главный модуль, который может писать значения в Holding регистры Modbus.Преобразователи могут управлять устройствами с входами напряжения, тока или ШИМ, например, ЕС вентилятором.
Дополнительные спецификации и описание
Как это работает?
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей - например, привод заслонки, EC вентилятор и т. п. Изделия, не относящиеся к Sentera, можно подключить с помощью этого модуля DDACM-I3. Они могут получать команды через 3 аналоговых выхода этого модуля. Можно выбрать тип выхода: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Эти выходы не гальванически отделены от входа Modbus RTU.
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей - например, привод заслонки, EC вентилятор и т. п. Изделия, не относящиеся к Sentera, можно подключить с помощью этого модуля DDACM-I3. Они могут получать команды через 3 аналоговых выхода этого модуля. Можно выбрать тип выхода: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Эти выходы не гальванически отделены от входа Modbus RTU.
Управление Modbus RTU

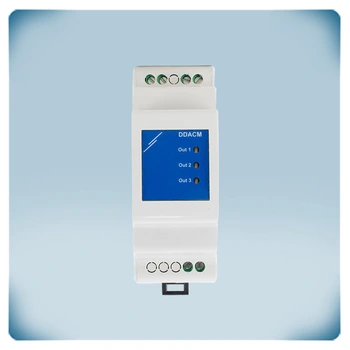

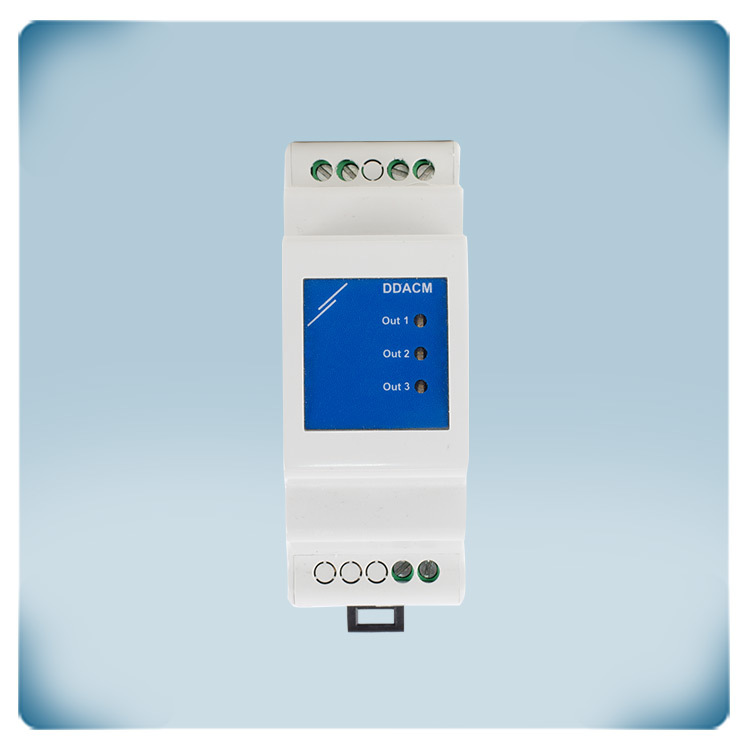

Аналоговыми выходами можно управлять через 3 регистры Modbus. Мастер-устройство Modbus необходимое для записи правильного значения в регистры Modbus модуля DDACM-03 и для управления его аналоговыми выходами. Ведущий руководит выходами, записывая значение в регистры Modbus Holding 12, 16 и 20. Три светодиодных индикатора обеспечивают индикацию состояния выходов. Во время нормальной работы и исходного значения> 0 светодиод горит зеленым. Когда выход 0, светодиод желтый. В случае проблемы (аппаратное обеспечение или Modbus) светодиод светится красным.
Аналоговыми выходами можно управлять через 3 регистры Modbus. Мастер-устройство Modbus необходимое для записи правильного значения в регистры Modbus модуля DDACM-03 и для управления его аналоговыми выходами. Ведущий руководит выходами, записывая значение в регистры Modbus Holding 12, 16 и 20. Три светодиодных индикатора обеспечивают индикацию состояния выходов. Во время нормальной работы и исходного значения> 0 светодиод горит зеленым. Когда выход 0, светодиод желтый. В случае проблемы (аппаратное обеспечение или Modbus) светодиод светится красным.
Монтаж на DIN-рейку

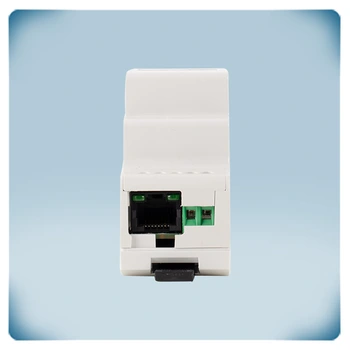

Модуль ввода-вывода Modbus RTU можно установить на DIN-рейку. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45. Для облегчения проводки мы рекомендуем использовать источники питания Sentera 24 VDC с разъемом RJ45. Защита IP30.
Модуль ввода-вывода Modbus RTU можно установить на DIN-рейку. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45. Для облегчения проводки мы рекомендуем использовать источники питания Sentera 24 VDC с разъемом RJ45. Защита IP30.
