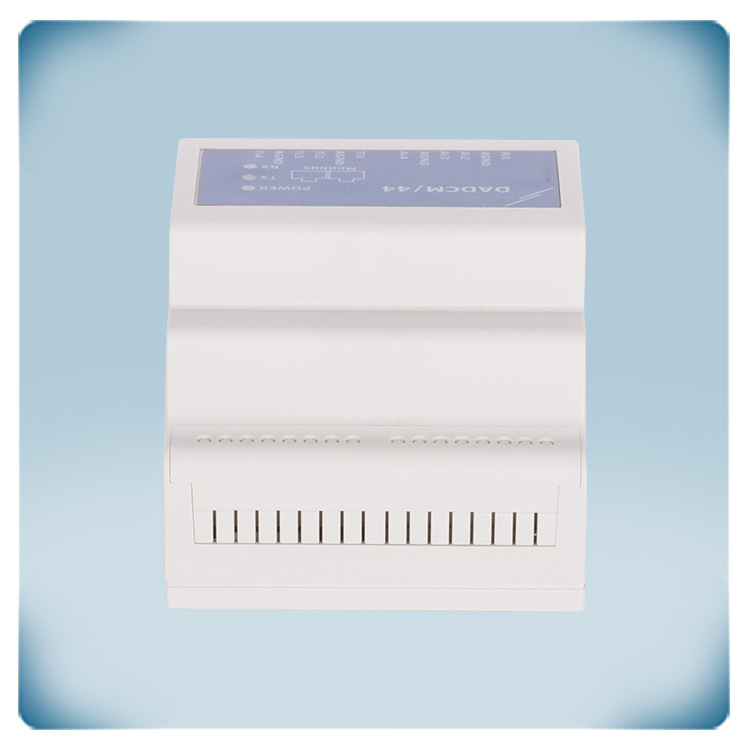

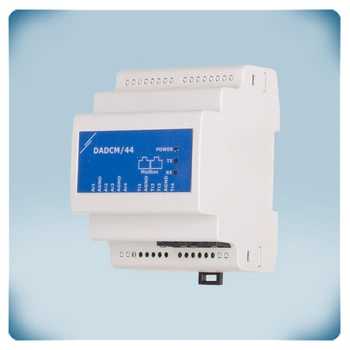

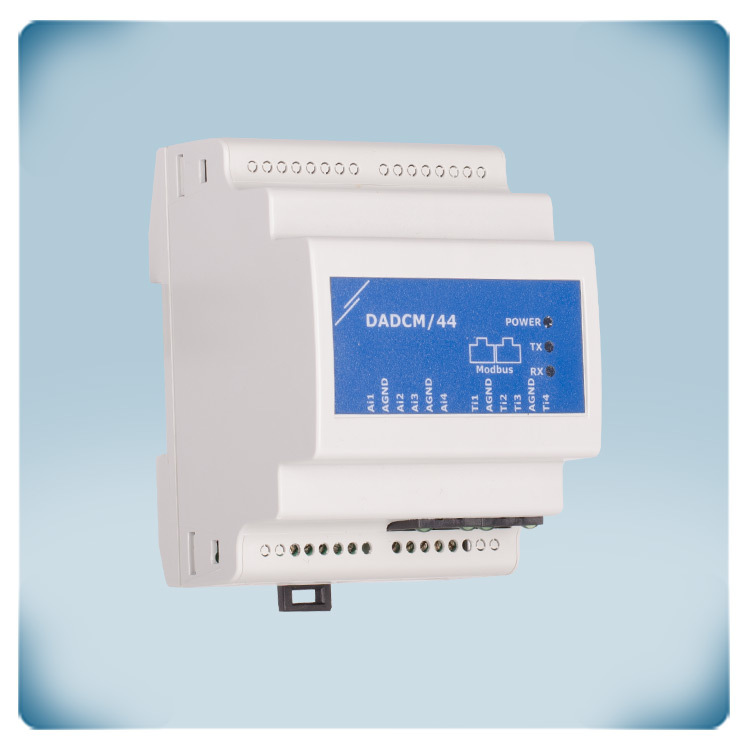

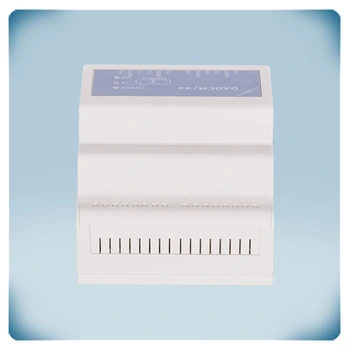

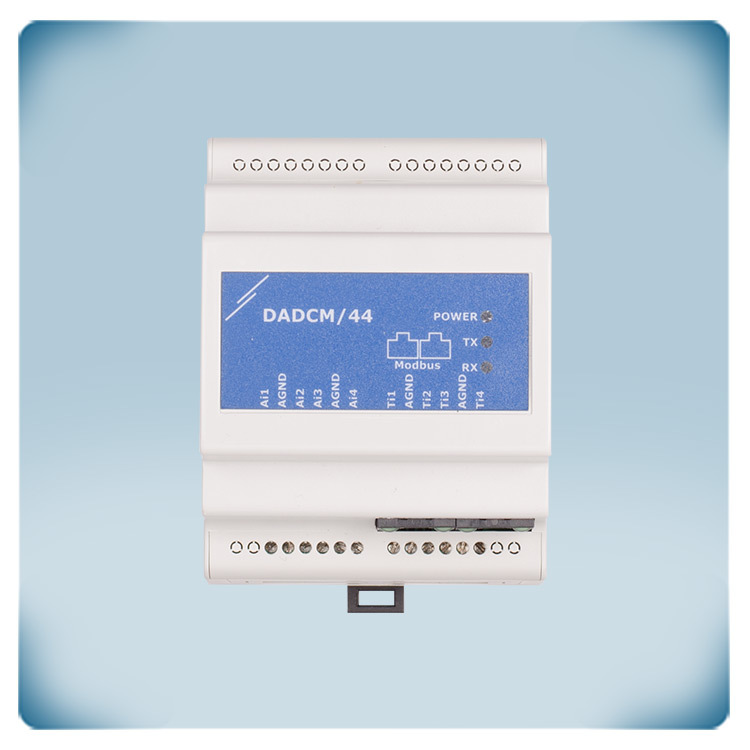

Преобразователь аналоговых и температурных сигналов в Modbus RTU
Описание продукта
Аналоговый преобразователь в Modbus RTU, подходит для монтажа на DIN-рейку. 4 x аналоговых / модулирующих входа (0-10 VDC / 0-20 мA / ШИМ) и 4 x входа температуры (PT500 или PT1000). Питание через Power over Modbus: питание и связь Modbus RTU через один разъем RJ45. Потребляемая мощность: 1 Вт (24 VDC).
Дополнительные спецификации и описание
Как это работает?
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей, например, привод заслонки, система отопления и т. п. Эти изделия других производителей можно подключить с помощью этого модуля DADCM. Внешние устройства могут посылать информацию через 4 входа температуры или через 4 аналоговые входы этого модуля. Стандартный тип аналогового входа 0-10 VDC. Тип аналогового входа можно регулировать с помощью Modbus RTU: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Зонды температуры PT500 или PT1000 можно подключить до 4 температурных входов.
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей, например, привод заслонки, система отопления и т. п. Эти изделия других производителей можно подключить с помощью этого модуля DADCM. Внешние устройства могут посылать информацию через 4 входа температуры или через 4 аналоговые входы этого модуля. Стандартный тип аналогового входа 0-10 VDC. Тип аналогового входа можно регулировать с помощью Modbus RTU: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Зонды температуры PT500 или PT1000 можно подключить до 4 температурных входов.
Modbus RTU к аналоговому входу-выходу

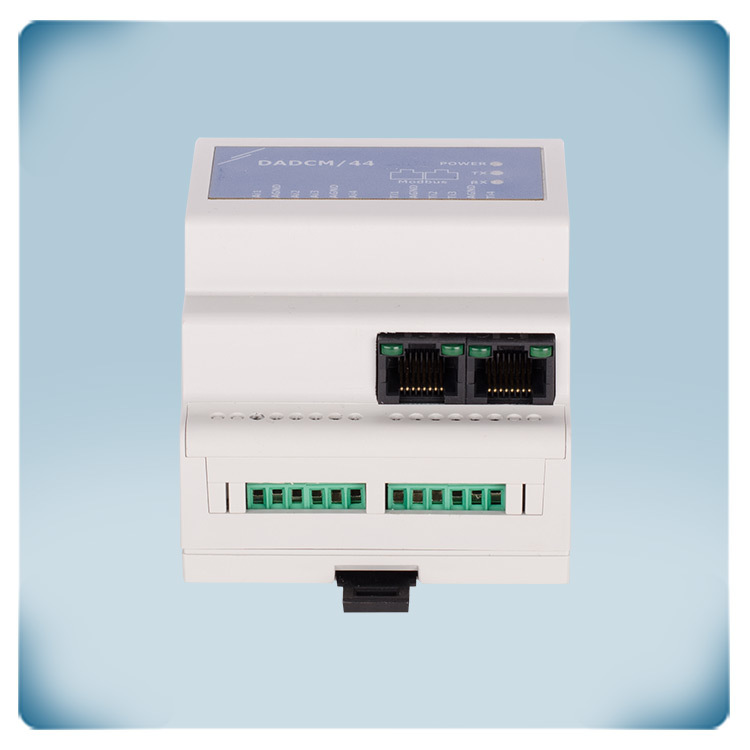

Температуры, измеренные температурными датчиками, переносятся в значение 4 входных регистрах Modbus. Значение сигналов управления, подключенных к аналоговым входам, передается в значение в 4 других входных регистрах Modbus. Главное устройство Modbus может считывать эти значения во входных регистрах DADCM. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45. Для облегчения подключения мы рекомендуем использовать блоки питания Sentera 24 VDC с разъемом RJ45.
Температуры, измеренные температурными датчиками, переносятся в значение 4 входных регистрах Modbus. Значение сигналов управления, подключенных к аналоговым входам, передается в значение в 4 других входных регистрах Modbus. Главное устройство Modbus может считывать эти значения во входных регистрах DADCM. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45. Для облегчения подключения мы рекомендуем использовать блоки питания Sentera 24 VDC с разъемом RJ45.
Монтаж на DIN-рейку
Этот модуль входа-выхода Modbus RTU можно установить на DIN-рейку. Защита IP30.
Этот модуль входа-выхода Modbus RTU можно установить на DIN-рейку. Защита IP30.
