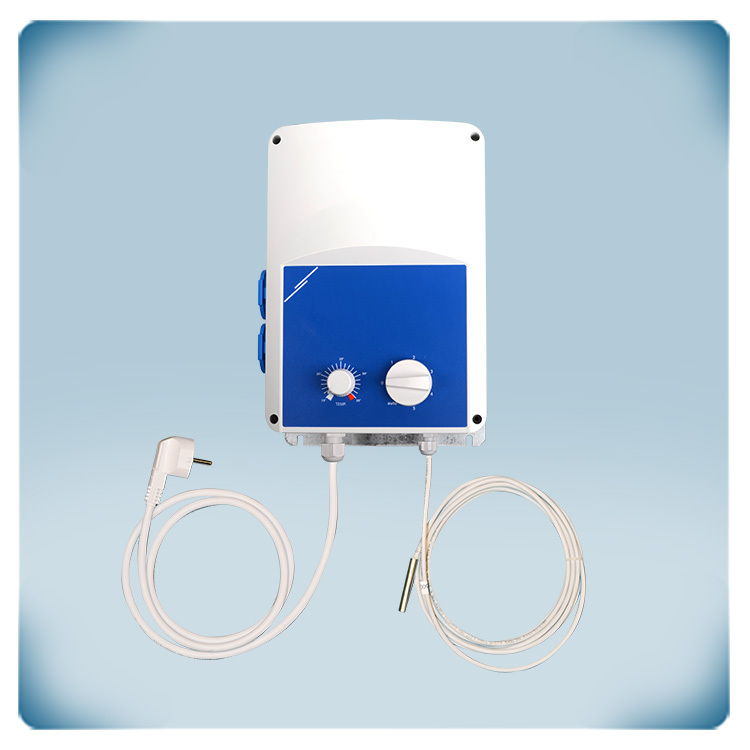

.webp "Авторансформатор для регулирования скорости моторов напряжением 230 VAC, 5 А")

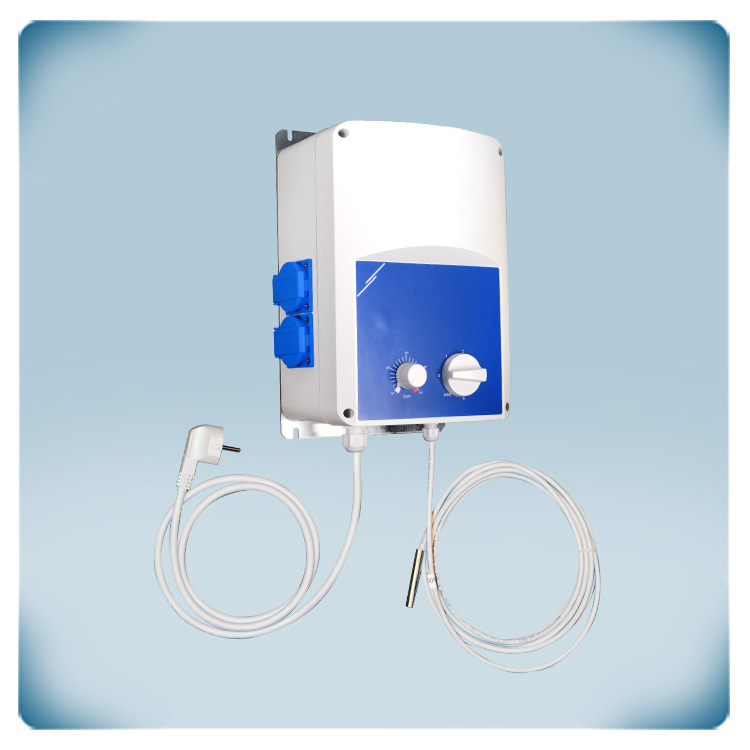

.webp "Трансформатор для регулирования скорости моторов напряжением 230 VAC, 5 А")

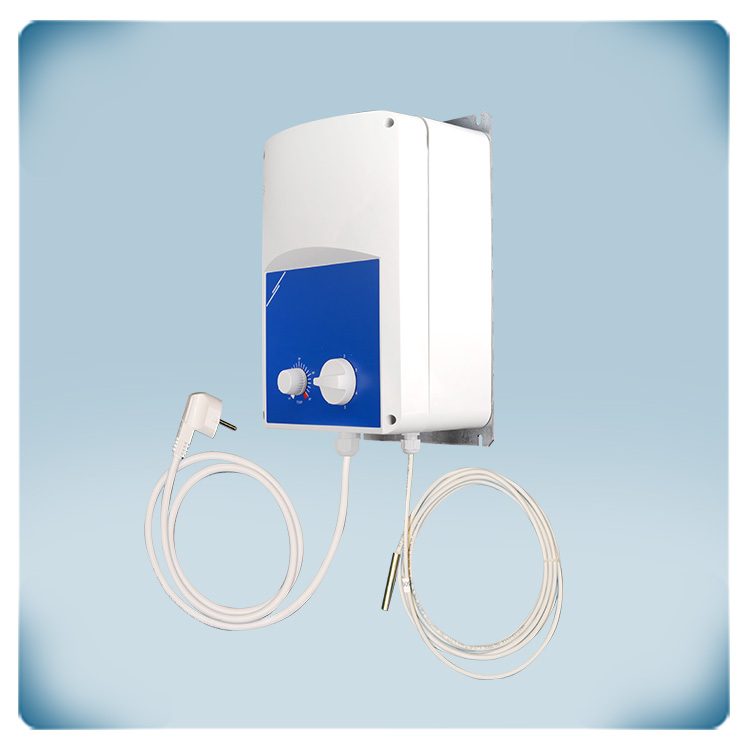

.webp "Автотрансформатор, 230 VAC, 5 A")

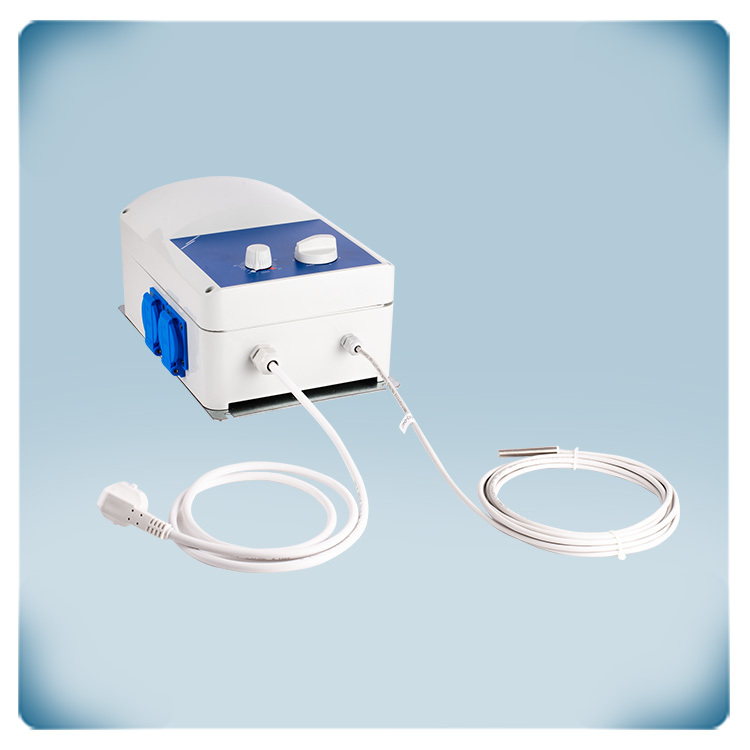

.webp "Трансформатор для регулирования скорости моторов, питание 230 VAC, 5 А")

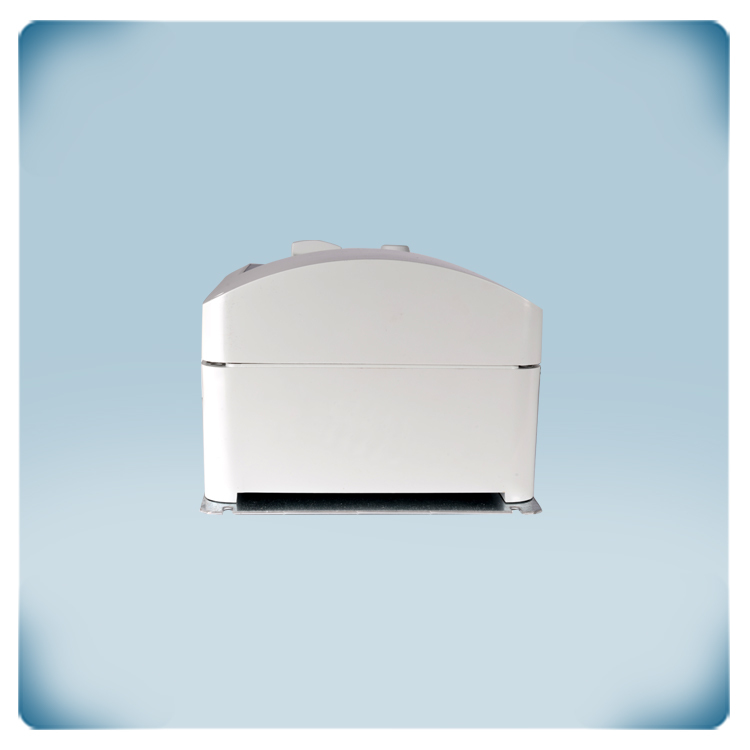

.webp "Автотрансформаторы, напряжение 5 А / 230 VAC")
CE декларация
5-ступенчатый регулятор скорости по температуре | 5 А | Охлаждение
Описание продукта
Регуляторы скорости вентиляторов GTT-1 управляют скоростью однофазных двигателей, изменяя выходное напряжение в зависимости от температуры.
Они оснащены автотрансформаторами и могут управлять скоростью вентилятора как в автоматическом, так и в ручном режиме. Автоматический режим имеет функцию управления охлаждением и позволяет управлять скоростью в пяти шагов на основе измерений входящего в комплект датчика температуры. В ручном режиме встроенный переключатель управления можно использовать для выбора одной из указанных скоростей вентилятора. Этот переключатель управления имеет семь настроек: ВЫКЛ. – Автоматический режим – Ручной режим, который имеет 5 настроек скорости.
Пластиковые корпуса доступны для контроллеров до 7,5 А, а металлические корпуса — для версий выше 7,5 А.
Корпус предназначен для поверхностного монтажа внутри помещений (IP54). Регулируемые выходы находятся в диапазоне 0-(80)-110-140-170-190-230 VAC.
Дополнительные спецификации и описание
Принцип работы
Работа регулятора скорости GTT-1 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Управление скоростью вращения вентилятора по температуре
Пятиступенчатый трансформаторный регулятор скорости вращения вентилятора GTT-1 оборудован двумя розетками (тип F согласно CEE 7/4, тип С2 согласно ГОСТ 7396.1-89) для подключения вентиляторов. Таким образом, можно подключить приточный и вытяжной вентиляторы, обслуживающие одну систему вентиляции. Когда температура воздуха падает ниже заданного значения, вентиляторы работают на минимальной скорости. Когда температура воздуха превысит заданное значение, скорость вращения вентилятора будет увеличиваться ступенчато. Требуемая температура воздуха задается с помощью потенциометра, расположенного на передней панели регулятора GTT-1. Ее значение может находиться в диапазоне от 15 до 35 °С. При подключении двух вентиляторов управление ими осуществляется параллельно и в одном диапазоне. Регуляторы скорости серии GTTE1 являются идеальным решением для охлаждения оранжерейных и тепличных комплексов, а также животноводческих ферм и стойл.
Ручной или автоматический режим
Трансформаторные регуляторы серии GTT-1 имеют пять ступеней для выбора производительности вентилятора. При использовании регулятора в ручном режиме требуемую скорость вращения вентилятора необходимо установить самостоятельно с помощью поворотного выключателя. При работе в автоматическом режиме вентилятор будет вращаться тем быстрее, чем больше фактическое значение температуры отличается от требуемого. Требуемая температура с шагом 1 °C устанавливается с помощью переключателя, расположенного на корпусе трансформаторного регулятора GTT-1.
Датчик температуры PT500
Температура окружающей среды измеряется с помощью накладного датчика температуры PT500. Этот датчик температуры входит в комплект поставки регулятора и подключается непосредственно на заводе Sentera. Датчик температуры PT500 представляет собой термометр сопротивления с чувствительным элементом из платины. Значение их выходного сопротивления изменяется в зависимости от измеренной температуры. При температуре 0 °C датчик PT500 имеет значение сопротивления 500 Ом. Он характеризуется положительным температурным коэффициентом сопротивления, то есть с увеличением температуры растет также и выходное сопротивление. Кабель для подключения датчика, входящий в комплект поставки, имеет длину 4 м.
Технология Plug&Play
Трансформаторный регулятор GTT-1 поставляется в комплекте с датчиком температуры PT500. Расключение регулятора полностью осуществляется на заводе Sentera. Его можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Кабельная продукция также входит в комплект поставки. Для подключения регулятора к сети предусмотрен кабель длиной 1,5 м с вилкой типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Приточный и вытяжной вентиляторы можно подключить через три отдельные розетки типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Розетки имеют степень защиты IP54.
Корпус регулятора
Корпус из высококачественного ABS-пластика производится на собственном заводе Sentera. Изготавливаемые изделия обладают повышенной прочностью и термостойкостью. Корпус регулятора обеспечивает степень защиты IP54, надежно защищая от пыли и влаги. Регулятор скорости GTT-1 предназначен для монтажа на стене или другой вертикальной поверхности внутри помещения. Для более простой установки он оснащен специальной пластиной на корпусе. В целях обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей.
Работа регулятора скорости GTT-1 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Управление скоростью вращения вентилятора по температуре
Пятиступенчатый трансформаторный регулятор скорости вращения вентилятора GTT-1 оборудован двумя розетками (тип F согласно CEE 7/4, тип С2 согласно ГОСТ 7396.1-89) для подключения вентиляторов. Таким образом, можно подключить приточный и вытяжной вентиляторы, обслуживающие одну систему вентиляции. Когда температура воздуха падает ниже заданного значения, вентиляторы работают на минимальной скорости. Когда температура воздуха превысит заданное значение, скорость вращения вентилятора будет увеличиваться ступенчато. Требуемая температура воздуха задается с помощью потенциометра, расположенного на передней панели регулятора GTT-1. Ее значение может находиться в диапазоне от 15 до 35 °С. При подключении двух вентиляторов управление ими осуществляется параллельно и в одном диапазоне. Регуляторы скорости серии GTTE1 являются идеальным решением для охлаждения оранжерейных и тепличных комплексов, а также животноводческих ферм и стойл.
Ручной или автоматический режим
Трансформаторные регуляторы серии GTT-1 имеют пять ступеней для выбора производительности вентилятора. При использовании регулятора в ручном режиме требуемую скорость вращения вентилятора необходимо установить самостоятельно с помощью поворотного выключателя. При работе в автоматическом режиме вентилятор будет вращаться тем быстрее, чем больше фактическое значение температуры отличается от требуемого. Требуемая температура с шагом 1 °C устанавливается с помощью переключателя, расположенного на корпусе трансформаторного регулятора GTT-1.
Датчик температуры PT500
Температура окружающей среды измеряется с помощью накладного датчика температуры PT500. Этот датчик температуры входит в комплект поставки регулятора и подключается непосредственно на заводе Sentera. Датчик температуры PT500 представляет собой термометр сопротивления с чувствительным элементом из платины. Значение их выходного сопротивления изменяется в зависимости от измеренной температуры. При температуре 0 °C датчик PT500 имеет значение сопротивления 500 Ом. Он характеризуется положительным температурным коэффициентом сопротивления, то есть с увеличением температуры растет также и выходное сопротивление. Кабель для подключения датчика, входящий в комплект поставки, имеет длину 4 м.
Технология Plug&Play
Трансформаторный регулятор GTT-1 поставляется в комплекте с датчиком температуры PT500. Расключение регулятора полностью осуществляется на заводе Sentera. Его можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Кабельная продукция также входит в комплект поставки. Для подключения регулятора к сети предусмотрен кабель длиной 1,5 м с вилкой типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Приточный и вытяжной вентиляторы можно подключить через три отдельные розетки типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Розетки имеют степень защиты IP54.
Корпус регулятора
Корпус из высококачественного ABS-пластика производится на собственном заводе Sentera. Изготавливаемые изделия обладают повышенной прочностью и термостойкостью. Корпус регулятора обеспечивает степень защиты IP54, надежно защищая от пыли и влаги. Регулятор скорости GTT-1 предназначен для монтажа на стене или другой вертикальной поверхности внутри помещения. Для более простой установки он оснащен специальной пластиной на корпусе. В целях обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей.
