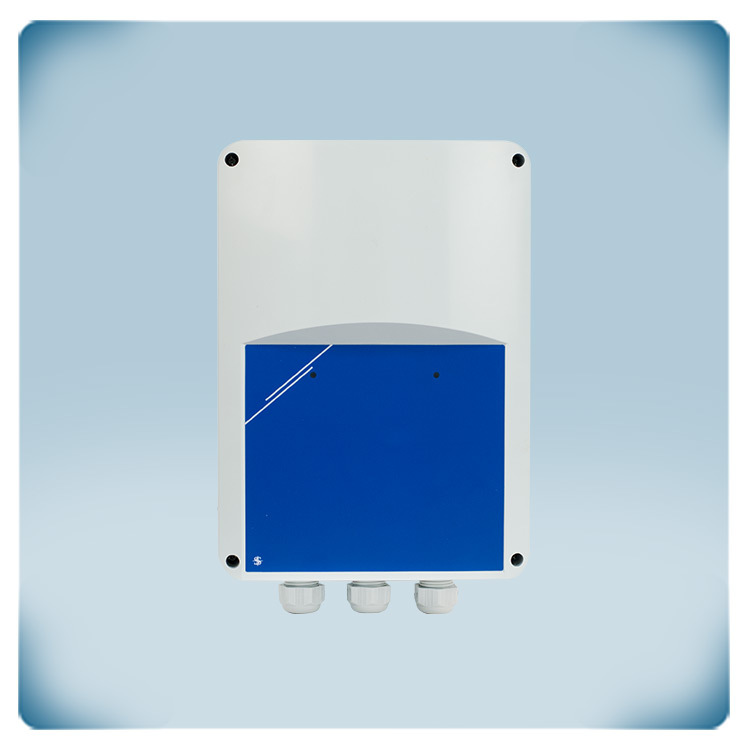

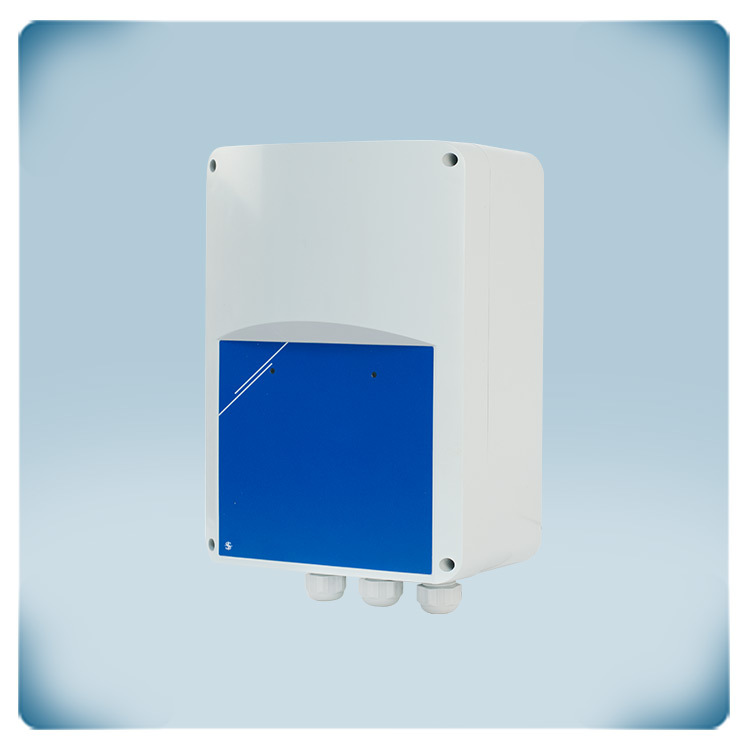

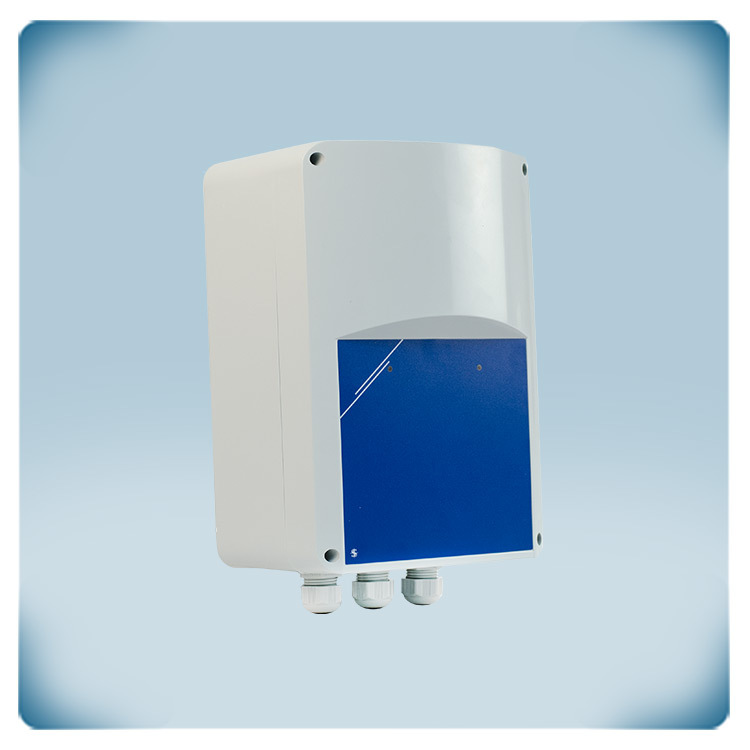

5-ступенчатый регулятор скорости вентилятора | 0-10 В | 1,5 А
Описание продукта
Трансформаторный регулятор с аналоговым входом 0–10 В. Общий максимальный ток двигателя составляет 1,5 А. Напряжение питания - 230 VAC.
Он регулирует скорость вращения однофазных двигателей в пять шагов, изменяя выходное напряжение в соответствии с аналоговым входным сигналом.
Регулятор генерирует напряжение двигателя с идеальной синусоидальной формой, что обеспечивает тихую работу двигателя. Функция тепловой защиты останавливает двигатель в случае перегрева.
Регуляторы поставляются в пластмассовом корпусе, которые обеспечивают защиту IP54.
Документы
Дополнительные спецификации и описание
Что такое трансформаторный регулятор?
Трансформаторный регулятор поэтапно регулирует скорость вращение вентилятора, уменьшая напряжение двигателя. Это осуществляется с помощью автотрансформаторов, который генерирует напряжение двигателя идеальной синусоидальной формы. Эта технология очень надежна и гарантирует бесшумную работу двигателя и длительный срок службы. Специальное пропитанное покрытие снижает электрические шумы автотрансформаторов.
Сигнал управления 0–10 В
Один из доступных уровней скорости вентилятора можно выбрать с помощью входного сигнала 0–10 В. Например, датчики Sentera генерируют такой управляющий сигнал. Если сигнал 0–10 В отсутствует, к контроллеру STVS1 можно подключить внешний потенциометр. Потенциометр MTP-X10K-NA можно подключить к источнику питания 12 VDC контроллера STVS1.
Например, входной сигнал 2 В активирует уровень скорости 1 (110 VAC к двигателю), входной сигнал 4 В активирует уровень скорости 2 (140 VAC к двигателю) и так далее.
![Схема подключения и соединения](/Images/lazy-loaded-images.webp)
Тепловая защита двигателя
Этот регулятор скорости вращения вентилятора может контролировать термоконтакты двигателя (ТК или термоконтакты, которые измеряют температуру в обмотках двигателя). В случае перегрева двигателя функция контроля ТК отключит двигатель, чтобы предотвратить его повреждение. Если двигатель не оснащен контактами TK, обе клеммы TK контроллера должны быть соединены между собой, чтобы имитировать нормальную температуру двигателя.
Дополнительный цифровой выход
Регулятор скорости STVS1 оснащен дополнительным цифровым выходом, который использует для работы напряжение 12 VDC. Этот выход сигнализирует о срабатывании термоконтактов, защищающих двигатель от перегрева. С его помощью можно подключить лампу, которая в зависимости от подключенных клемм будет загораться или гаснуть. Более продвинутым решением было бы подключение к цифровому выходу автоматизированной системы управления зданием (BMS). Такое решение может оповещать о перегреве электродвигателя и остановке вентилятора с помощью звуковой и/или светодиодной сигнализацией. Такой вариант использования цифрового выхода актуален для помещений, где проводятся работы с опасными смесями и газами.
Автоматический сброс после сбоя питания
В случае сбоя питания этот контроллер автоматически перезагрузится. Когда питание будет восстановлено, двигатель автоматически перезапустится.
Нерегулируемый выход
Дополнительный нерегулируемый выход (230 VAC) активен, когда двигатель включен. Его можно использовать для управления внешним индикатором хода, заслонкой и т. д.
Например, когда вентилятор выключен, заслонка закрыта или индикатор не горит. Когда вентилятор работает, заслонка открыта и светодиодный индикатор горит.
Доступно более пяти выходных напряжений
Хотя в этой серии предусмотрены ступени выходного напряжения 110, 140, 170, 190 и 230 VAC, вы легко можете изменить 5 выходных напряжений, изменив внутреннюю проводку, поскольку STVS1 имеет выходное напряжение 80 VAC, которое не подключено. Если вам это необходимо, вы легко можете заменить одно из уже подключенных напряжений, отключив его и подключив на него место другое.
Прочный корпус
Корпус изготовлен из высококачественного пластика R-ABS. Этот материал чрезвычайно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Регуляторы до 7,5 А поставляются в пластмассовом корпусе, а модели выше 7,5 А доступны в металлическом корпусе. Более того, чтобы гарантировать качество своих корпусов и защитить электронику своих устройств, Sentera изготовляет пластиковые корпуса на собственном производстве. Корпус может быть установлен на поверхности и обеспечивает защиту IP54 от проникновения грязи, пыли и влаги.
Трансформаторный регулятор поэтапно регулирует скорость вращение вентилятора, уменьшая напряжение двигателя. Это осуществляется с помощью автотрансформаторов, который генерирует напряжение двигателя идеальной синусоидальной формы. Эта технология очень надежна и гарантирует бесшумную работу двигателя и длительный срок службы. Специальное пропитанное покрытие снижает электрические шумы автотрансформаторов.
Сигнал управления 0–10 В
Один из доступных уровней скорости вентилятора можно выбрать с помощью входного сигнала 0–10 В. Например, датчики Sentera генерируют такой управляющий сигнал. Если сигнал 0–10 В отсутствует, к контроллеру STVS1 можно подключить внешний потенциометр. Потенциометр MTP-X10K-NA можно подключить к источнику питания 12 VDC контроллера STVS1.
Например, входной сигнал 2 В активирует уровень скорости 1 (110 VAC к двигателю), входной сигнал 4 В активирует уровень скорости 2 (140 VAC к двигателю) и так далее.
![Схема подключения и соединения](https://www.sentera.eu/en/files/article/image/description/stvs1-15l22/terminal-block-of-stvs1.jpg)
Тепловая защита двигателя
Этот регулятор скорости вращения вентилятора может контролировать термоконтакты двигателя (ТК или термоконтакты, которые измеряют температуру в обмотках двигателя). В случае перегрева двигателя функция контроля ТК отключит двигатель, чтобы предотвратить его повреждение. Если двигатель не оснащен контактами TK, обе клеммы TK контроллера должны быть соединены между собой, чтобы имитировать нормальную температуру двигателя.
Дополнительный цифровой выход
Регулятор скорости STVS1 оснащен дополнительным цифровым выходом, который использует для работы напряжение 12 VDC. Этот выход сигнализирует о срабатывании термоконтактов, защищающих двигатель от перегрева. С его помощью можно подключить лампу, которая в зависимости от подключенных клемм будет загораться или гаснуть. Более продвинутым решением было бы подключение к цифровому выходу автоматизированной системы управления зданием (BMS). Такое решение может оповещать о перегреве электродвигателя и остановке вентилятора с помощью звуковой и/или светодиодной сигнализацией. Такой вариант использования цифрового выхода актуален для помещений, где проводятся работы с опасными смесями и газами.
Автоматический сброс после сбоя питания
В случае сбоя питания этот контроллер автоматически перезагрузится. Когда питание будет восстановлено, двигатель автоматически перезапустится.
Нерегулируемый выход
Дополнительный нерегулируемый выход (230 VAC) активен, когда двигатель включен. Его можно использовать для управления внешним индикатором хода, заслонкой и т. д.
Например, когда вентилятор выключен, заслонка закрыта или индикатор не горит. Когда вентилятор работает, заслонка открыта и светодиодный индикатор горит.
Доступно более пяти выходных напряжений
Хотя в этой серии предусмотрены ступени выходного напряжения 110, 140, 170, 190 и 230 VAC, вы легко можете изменить 5 выходных напряжений, изменив внутреннюю проводку, поскольку STVS1 имеет выходное напряжение 80 VAC, которое не подключено. Если вам это необходимо, вы легко можете заменить одно из уже подключенных напряжений, отключив его и подключив на него место другое.
Прочный корпус
Корпус изготовлен из высококачественного пластика R-ABS. Этот материал чрезвычайно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Регуляторы до 7,5 А поставляются в пластмассовом корпусе, а модели выше 7,5 А доступны в металлическом корпусе. Более того, чтобы гарантировать качество своих корпусов и защитить электронику своих устройств, Sentera изготовляет пластиковые корпуса на собственном производстве. Корпус может быть установлен на поверхности и обеспечивает защиту IP54 от проникновения грязи, пыли и влаги.
