5-ступенчатый регулятор скорости вентилятора | контроль ТК | 20 А
Описание продукта
5-ступенчатый регулятор скорости вентилятора с термоконтактами или ТК для однофазных двигателей. Максимальный ток двигателя (комбинированный) составляет 20 А.
Скорость вентилятора можно регулировать с помощью поворотного переключателя на передней крышке. В случае перегрева функция контроля ТК отключает двигатель.
Скорость вентилятора регулируется в пять этапов путем снижения напряжения двигателя. Идеальная синусоидальная форма выходного напряжения обеспечивает тихую работу двигателя.
Корпус предназначен для поверхностного монтажа и обеспечивает защиту IP54 от грязи, пыли и влаги.
Дополнительные спецификации и описание
Почему именно трансформаторный регулятор скорости?
Большинство электродвигателей управляются путем регулирования подаваемого на них напряжения. Трансформаторные регуляторы – это простое, удобное и экономичное решение для управления скоростью. Одно из главных преимуществ таких устройств заключается в том, что они не создают электромагнитных помех, которые могут негативно сказаться на работе как самого двигателя, так и находящегося поблизости электрооборудования. Трансформаторные регуляторы идеально подходят для применения в помещениях и зонах, где требуется минимальный уровень шума. Таким образом, трансформаторный регулятор скорости является решением, которое обеспечит надежную и тихую работу электродвигателя по доступной цене.
Простое пятиступенчатое управление скоростью вентилятора
Пятиступенчатые регуляторы скорости вращения вентиляторов широко используются в мастерских и на складах, а также в промышленных и общественных зданиях различного назначения. Регулятор скорости можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Регуляторы STRS1 делают управление скоростью вентилятора еще проще!
Принцип работы

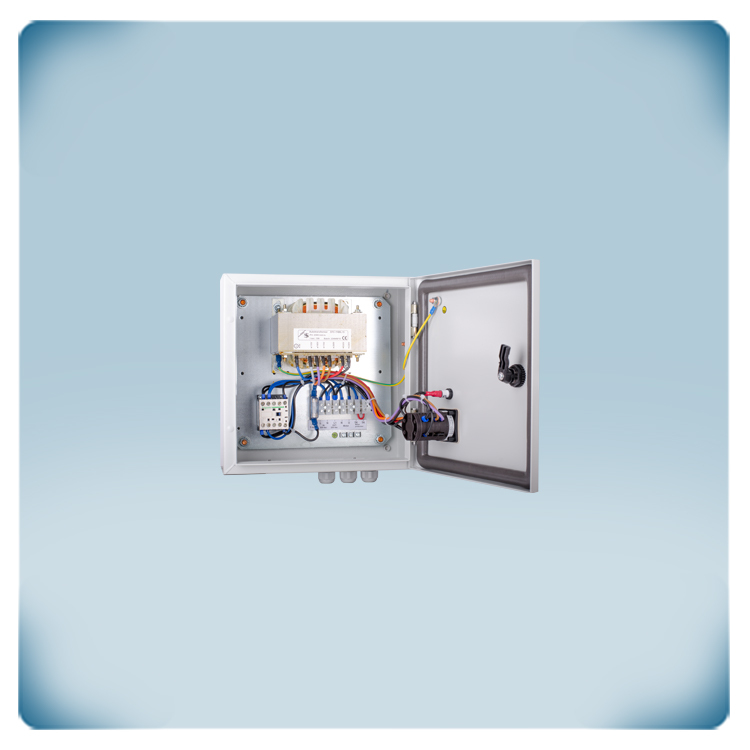

Работа регулятора скорости STRS1 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, создаваемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Применение и совместимость
Регулятор скорости STRS1 предназначен для управления скоростью вращения вентилятора путем снижения напряжения, подаваемого на его двигатель. Управляемый вентилятор работает от переменного тока и преобразовывает электрическую энергию в механическую. К регулятору скорости можно подключить несколько электродвигателей, не превышая при этом максимальное значение тока. При одновременной работе нескольких электродвигателей от одного регулятора все они будут вращаться с одинаковой скоростью. Рекомендуется внимательно изучить сопроводительную документацию электродвигателя перед подключением. По всем возникшим вопросам следует обращаться к его поставщику или к производителю напрямую.
Нерегулируемый выход
Регулятор скорости STRS1 оснащен дополнительным нерегулируемым выходом (230 В), который замыкается при работающем электродвигателе. Нерегулируемым он называется потому, что имеет только два положения – замкнут (230 В) и разомкнут (0 В). Максимальный ток для этого выхода не должен превышать 2 А. Одним из примеров использования данного выхода является управление электроприводом воздушного или водяного клапана. При включении вентилятора клапан открывается, а при отключении – закрывается. Если необходимо дистанционно контролировать работу регулятора скорости, то к нерегулируемому выходу можно подключить лампу.
Защита электродвигателя от перегрева
Регулятор скорости вентилятора STRS1 оснащен клеммами для подключения термоконтактов электродвигателя (ТК). Термоконтакты используются для измерения температуры на обмотках электродвигателя. В случае перегрева электродвигатель будет остановлен, чтобы исключить риск повреждения или выхода его из строя. После срабатывания защиты от перегрева регулятор скорости необходимо перезапустить вручную. Если электродвигатель не оснащен термоконтактами, клеммы TK должны быть соединены между собой, чтобы имитировать его нормальную работу.
Светодиодная индикация

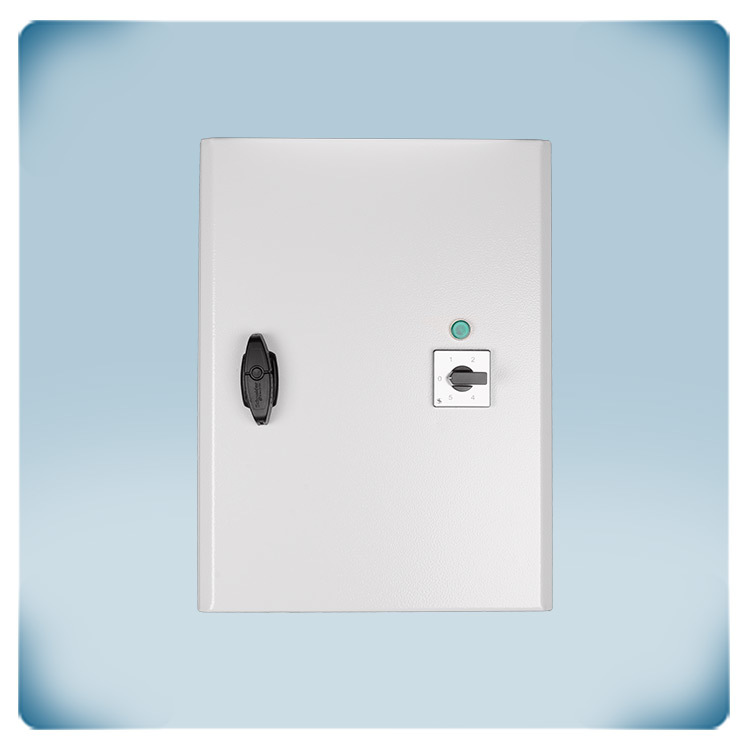

Регулятор скорости вентилятора STRS1 оснащен светодиодным индикатором, который находится на дверце корпуса. При подключении питания к трансформаторному регулятору, индикатор загорится зеленым цветом.
Корпус регулятора
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора STRS1 выполнен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он сертифицирован по европейскому стандарту EN 62208 и имеет степень защиты от пыли и влаги IP54. Для обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей. Температура окружающей среды для эксплуатации трансформаторного регулятора скорости должна находиться в диапазоне от -20 до +35 °С, а относительная влажность – от 5 до 95 %.
Большинство электродвигателей управляются путем регулирования подаваемого на них напряжения. Трансформаторные регуляторы – это простое, удобное и экономичное решение для управления скоростью. Одно из главных преимуществ таких устройств заключается в том, что они не создают электромагнитных помех, которые могут негативно сказаться на работе как самого двигателя, так и находящегося поблизости электрооборудования. Трансформаторные регуляторы идеально подходят для применения в помещениях и зонах, где требуется минимальный уровень шума. Таким образом, трансформаторный регулятор скорости является решением, которое обеспечит надежную и тихую работу электродвигателя по доступной цене.
Простое пятиступенчатое управление скоростью вентилятора
Пятиступенчатые регуляторы скорости вращения вентиляторов широко используются в мастерских и на складах, а также в промышленных и общественных зданиях различного назначения. Регулятор скорости можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Регуляторы STRS1 делают управление скоростью вентилятора еще проще!
Принцип работы
Работа регулятора скорости STRS1 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, создаваемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Применение и совместимость
Регулятор скорости STRS1 предназначен для управления скоростью вращения вентилятора путем снижения напряжения, подаваемого на его двигатель. Управляемый вентилятор работает от переменного тока и преобразовывает электрическую энергию в механическую. К регулятору скорости можно подключить несколько электродвигателей, не превышая при этом максимальное значение тока. При одновременной работе нескольких электродвигателей от одного регулятора все они будут вращаться с одинаковой скоростью. Рекомендуется внимательно изучить сопроводительную документацию электродвигателя перед подключением. По всем возникшим вопросам следует обращаться к его поставщику или к производителю напрямую.
Нерегулируемый выход
Регулятор скорости STRS1 оснащен дополнительным нерегулируемым выходом (230 В), который замыкается при работающем электродвигателе. Нерегулируемым он называется потому, что имеет только два положения – замкнут (230 В) и разомкнут (0 В). Максимальный ток для этого выхода не должен превышать 2 А. Одним из примеров использования данного выхода является управление электроприводом воздушного или водяного клапана. При включении вентилятора клапан открывается, а при отключении – закрывается. Если необходимо дистанционно контролировать работу регулятора скорости, то к нерегулируемому выходу можно подключить лампу.
Защита электродвигателя от перегрева
Регулятор скорости вентилятора STRS1 оснащен клеммами для подключения термоконтактов электродвигателя (ТК). Термоконтакты используются для измерения температуры на обмотках электродвигателя. В случае перегрева электродвигатель будет остановлен, чтобы исключить риск повреждения или выхода его из строя. После срабатывания защиты от перегрева регулятор скорости необходимо перезапустить вручную. Если электродвигатель не оснащен термоконтактами, клеммы TK должны быть соединены между собой, чтобы имитировать его нормальную работу.
Светодиодная индикация
Регулятор скорости вентилятора STRS1 оснащен светодиодным индикатором, который находится на дверце корпуса. При подключении питания к трансформаторному регулятору, индикатор загорится зеленым цветом.
Корпус регулятора
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора STRS1 выполнен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он сертифицирован по европейскому стандарту EN 62208 и имеет степень защиты от пыли и влаги IP54. Для обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей. Температура окружающей среды для эксплуатации трансформаторного регулятора скорости должна находиться в диапазоне от -20 до +35 °С, а относительная влажность – от 5 до 95 %.
