Трансформаторный регулятор скорости | 7,5 A | на основе температуры
Описание продукта
5-ступенчатый регулятор скорости вращения вентилятора на основе измеренных значений температуры. Он управляет однофазными двигателями. Максимальный ток составляет 7,5 А. Для работы необходим внешний датчик температуры PT500. Нерегулируемый выход можно использовать для управления внешним клапаном подачи горячей воды. Напряжение питания составляет 230 VAC.
Когда температура окружающей среды опускается ниже заданной температуры, вентилятор и нерегулируемый выход включаются в режим обогрева. Скорость вентилятора можно регулировать вручную или автоматически. Когда температура окружающей среды опускается ниже заданого значения, скорость вентилятора увеличивается в автоматическом режиме. Когда температура окружающей среды превышает заданную температуру, вентилятор и нерегулируемый выход отключаются. В режиме охлаждения действие обратное.
Благодаря использованию технологии автотрансформатора скорость вентилятора регулируется ступенчато путем регулирования напряжения двигателя. Эта технология гарантирует тихую работу двигателя.
Пластиковый корпус позволяет осуществлять поверхностный монтаж внутри помещений (IP54).
Дополнительные спецификации и описание
Нагрев или охлаждение?
Трансформаторные регуляторы скорости вращения вентиляторы серии GTH21 требуют для работы дополнительного датчика (по умолчанию PT500), который будет измерять температуру окружающего воздуха. При использовании в режиме нагрева, вентилятор включается, когда температура опускается ниже установленного значения. В режиме охлаждения, напротив, включение вентилятора происходит при превышении указанной пользователем температуры. При достижении заданной температуры вентилятор отключается. Режим работы регулятора скорости может быть выбран с помощью перемычки. Регуляторы скорости серии GTH21 являются идеальным решением для зданий, где широко используются агрегаты воздушного отопления (склады, мастерские, животноводческие фермы).
Датчик температуры PT500
Температура окружающей среды измеряется с помощью датчика температуры PT500. Этот датчик температуры изготавливается в различных исполнениях. Выбор канального, комнатного или накладного датчика зависит от технического задания на проектирование системы. Датчик температуры PT500 представляет собой термометр сопротивления с чувствительным элементом из платины. Значение выходного сопротивления изменяется в зависимости от измеренной температуры. При температуре 0 °C датчик PT500 имеет значение сопротивления 500 Ом. Он характеризуется положительным температурным коэффициентом, то есть с увеличением температуры растет также и выходное сопротивление. Кабель, используемый для подключения датчиков, также обладает сопротивлением, величина которого прямо пропорциональна его длине. Этот фактор следует учитывать при разработке системы, так как слишком большая длина кабеля может повлиять на итоговое значение сопротивления, что приведет к неточным или ошибочным измерениям.
Принцип работы

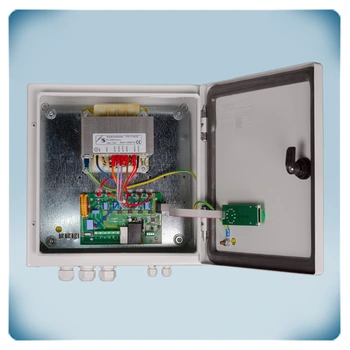

Работа регулятора скорости GTH21 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Ручной или автоматический режим
Трансформаторные регуляторы серии GTH21 имеют пять ступеней для выбора производительности вентилятора. При использовании регулятора в ручном режиме требуемую скорость вращения вентилятора необходимо установить самостоятельно с помощью поворотного выключателя. При работе в автоматическом режиме вентилятор будет вращаться тем быстрее, чем больше фактическое значение температуры отличается от требуемого. В режиме нагрева скорость вращения вентилятора увеличивается с падением текущего значения температуры относительно значения, установленного пользователем. В режиме охлаждения скорость вращения вентилятора увеличивается с возрастанием текущего значения температуры относительно значения, установленного пользователем. Требуемая температура с шагом 1 °C устанавливается с помощью переключателя, расположенного на корпусе трансформаторного регулятора GTH21.
Нерегулируемый выход 230 В
Регулятор скорости GTH21 оснащен дополнительным нерегулируемым выходом (230 В), который замкнут при работающем электродвигателе. Нерегулируемым он называется потому, что имеет только два положения – замкнут (230 В) и разомкнут (0 В). Максимальный ток для этого выхода не должен превышать 2 А. Самым распространенным вариантом использования нерегулируемого выхода является подключение привода клапана теплоносителя. Таким образом, при использовании регулятора GTH21 для управления агрегатом воздушного отопления, клапан будет открываться при включении вентилятора, что позволит снабжать работающий агрегат теплоносителем.
Корпус регулятора
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора GTH-1 выполнен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он сертифицирован по европейскому стандарту EN 62208 и имеет степень защиты от пыли и влаги IP54.
Трансформаторные регуляторы скорости вращения вентиляторы серии GTH21 требуют для работы дополнительного датчика (по умолчанию PT500), который будет измерять температуру окружающего воздуха. При использовании в режиме нагрева, вентилятор включается, когда температура опускается ниже установленного значения. В режиме охлаждения, напротив, включение вентилятора происходит при превышении указанной пользователем температуры. При достижении заданной температуры вентилятор отключается. Режим работы регулятора скорости может быть выбран с помощью перемычки. Регуляторы скорости серии GTH21 являются идеальным решением для зданий, где широко используются агрегаты воздушного отопления (склады, мастерские, животноводческие фермы).
Датчик температуры PT500
Температура окружающей среды измеряется с помощью датчика температуры PT500. Этот датчик температуры изготавливается в различных исполнениях. Выбор канального, комнатного или накладного датчика зависит от технического задания на проектирование системы. Датчик температуры PT500 представляет собой термометр сопротивления с чувствительным элементом из платины. Значение выходного сопротивления изменяется в зависимости от измеренной температуры. При температуре 0 °C датчик PT500 имеет значение сопротивления 500 Ом. Он характеризуется положительным температурным коэффициентом, то есть с увеличением температуры растет также и выходное сопротивление. Кабель, используемый для подключения датчиков, также обладает сопротивлением, величина которого прямо пропорциональна его длине. Этот фактор следует учитывать при разработке системы, так как слишком большая длина кабеля может повлиять на итоговое значение сопротивления, что приведет к неточным или ошибочным измерениям.
Принцип работы
Работа регулятора скорости GTH21 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Ручной или автоматический режим
Трансформаторные регуляторы серии GTH21 имеют пять ступеней для выбора производительности вентилятора. При использовании регулятора в ручном режиме требуемую скорость вращения вентилятора необходимо установить самостоятельно с помощью поворотного выключателя. При работе в автоматическом режиме вентилятор будет вращаться тем быстрее, чем больше фактическое значение температуры отличается от требуемого. В режиме нагрева скорость вращения вентилятора увеличивается с падением текущего значения температуры относительно значения, установленного пользователем. В режиме охлаждения скорость вращения вентилятора увеличивается с возрастанием текущего значения температуры относительно значения, установленного пользователем. Требуемая температура с шагом 1 °C устанавливается с помощью переключателя, расположенного на корпусе трансформаторного регулятора GTH21.
Нерегулируемый выход 230 В
Регулятор скорости GTH21 оснащен дополнительным нерегулируемым выходом (230 В), который замкнут при работающем электродвигателе. Нерегулируемым он называется потому, что имеет только два положения – замкнут (230 В) и разомкнут (0 В). Максимальный ток для этого выхода не должен превышать 2 А. Самым распространенным вариантом использования нерегулируемого выхода является подключение привода клапана теплоносителя. Таким образом, при использовании регулятора GTH21 для управления агрегатом воздушного отопления, клапан будет открываться при включении вентилятора, что позволит снабжать работающий агрегат теплоносителем.
Корпус регулятора
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора GTH-1 выполнен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он сертифицирован по европейскому стандарту EN 62208 и имеет степень защиты от пыли и влаги IP54.
