Регулятор электрического нагревателя, 6 кВт
Описание продукта
Этот регулятор разработан специально для электрических нагревательных элементов и обеспечивает точное управление и эффективную работу как для однофазных 230 VAC, так и для двухфазных 400 VAC нагревателей, обеспечивая оптимальную работу системы обогрева.
Для точного измерения температуры к этому регулятору можно подключить температурный датчик PT500. Это позволяет точно контролировать и регулировать температуру окружающей среды, обеспечивая максимальный комфорт, а также улучшает энергоэффективность работы системы вениляции.
Контроллер использует пропорциональное регулирование по технологии TRIAC, что позволяет точно управлять нагревательным элементом. С помощью встроенного потенциометра можно легко и удобно настроить заданную температуру. Кроме того, можно подключить дополнительный внешний потенциометр, что обеспечивает удаленный доступ для регулировки заданного значения температуры из удобного места.
Регулятор имеет два цифровых входа для повышения гибкости управления. Один цифровой вход позволяет дистанционно включать и выключать нагревательный элемент. Второй цифровой вход позволяет переключаться между дневными и ночными температурными настройками, обеспечивая адаптацию работы вентиляции к различным условиям окружающей среды в течение дня.
С максимальной (резистивной) мощностью нагрузки 3,2 кВт для однофазной сети 230 VAC или 6 кВт для двухфазной сети 400 VAC, этот контроллер может справиться с широким спектром требований к работе отопления.
Дополнительные спецификации и описание
Как это работает
Регуляторы для электрических нагревательных элементов работают, отслеживая температуру окружающей среды и изменяют мощность, подаваемую на нагревательный элемент, для поддержания желаемой температуры. Для измерения температуры окружающей среды регулятор использует температурный датчик, например, температурный зонд PT500. Датчик обычно размещается в зоне, где требуется контроль температуры. Регулятор позволяет установить желаемую температуру с помощью встроенного потенциометра. Он использует алгоритм управления для сравнения измеренной температуры с желаемой заданной температурой. На основе этого сравнения внутренний контроллер определяет, нужен ли нагрев или нет. Если измеренная температура ниже заданной, контроллер активирует нагревательный элемент. Он регулирует мощность, подаваемую на нагревательный элемент, чтобы генерировать тепло и повышать температуру.
Технология
Регулятор использует временно-пропорциональное управление по технологии TRIAC. Это метод, используемый для регулирования мощности нагревательных элементов или других резистивных нагрузок на основе желаемой заданной температуры. Он предусматривает модуляцию мощности, подаваемой на нагрузку, путем контроля продолжительности времени включения питания. TRIAC (Triode for Alternating Current) - это тип электронного переключателя, который может контролировать поток тока в обоих направлениях в цепи переменного тока. Он действует как твердотельное реле, позволяя контроллеру быстро включать и выключать питание нагревательного элемента в контролируемом режиме.
При пропорциональном регулировании во времени TRIAC используется для циклического включения и выключения питания нагревательного элемента. Продолжительность включения питания во время каждого цикла изменяется для достижения желаемой температуры. Например, если заданная температура ниже текущей, питание может быть включено на более короткое время, что уменьшает общую мощность, подаваемую на нагревательный элемент. И наоборот, если заданное значение выше, питание может быть включено на более длительное время, чтобы увеличить подаваемую мощность.
Регулирование температуры днем и ночью

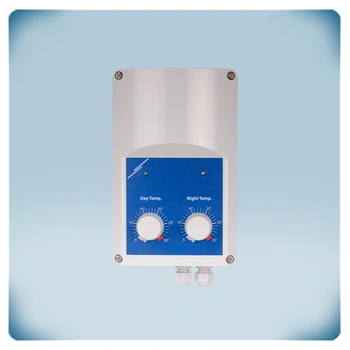

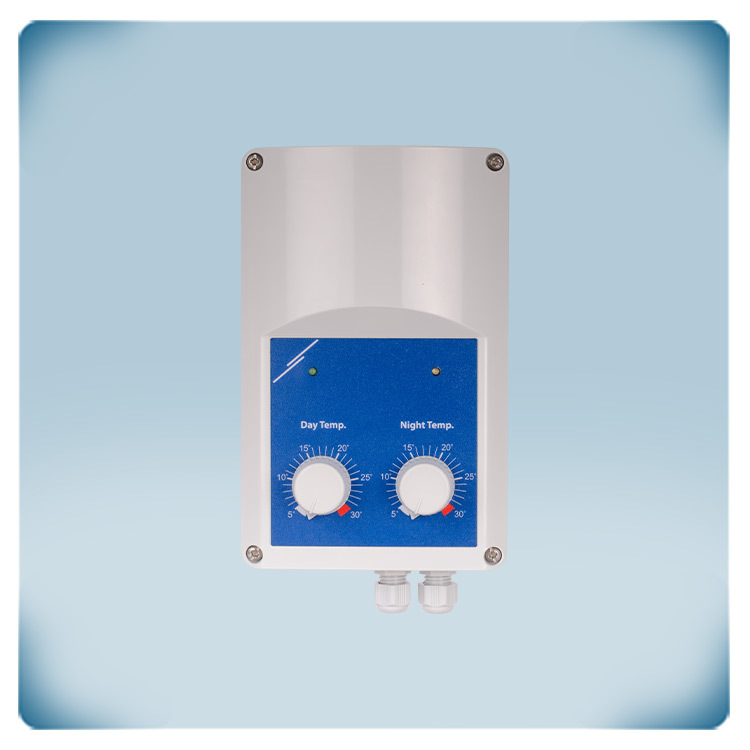

С помощью двух потенциометров на передней панели можно настроить необходимую дневную и ночную температуру. С помощью цифрового входа можно выбрать дневной или ночной режим. При необходимости можно использовать внешний потенциометр для дистанционного регулирования заданного значения температуры.
Датчик температуры PT500
Для измерения температуры окружающей среды этот регулятор нуждается в температурном датчике PT500. Sentera предлагает температурные датчики PT500 в различных корпусах.
Дополнительная мощность нагрева
Можно управлять электрическими нагревателями мощностью до 3,2 кВт (230 VAC) или до 6 кВт (400 VAC). При необходимости можно подключить дополнительную мощность нагрева с помощью модуля расширения. Расширительный или вспомогательный модуль можно подключить через выход (0-10 В или 0-20 мА). Дополнительные нагреватели управляются синхронно.
Ведущий или ведомый режим
AH2C1 может работать как в режиме ведущего, так и в режиме ведомого устройства. Режимы Master и Slave выбираются с помощью регистра Modbus 13 или, если вы не планируете использовать Modbus, с помощью DIP-переключателей. В зависимости от выбранного режима и назначения, регулятор должен быть подключен к внешним устройствам.
Прочный корпус
Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Этот материал является трудновоспламеняемым в случае пожара, очень прочным и обеспечивает хорошую защиту от ударов. Он имеет степень защиты IP54 от проникновения влаги и грязи.
