Техническая спецификация
Регулятор электрического нагревателя 15 кВт
Описание продукта

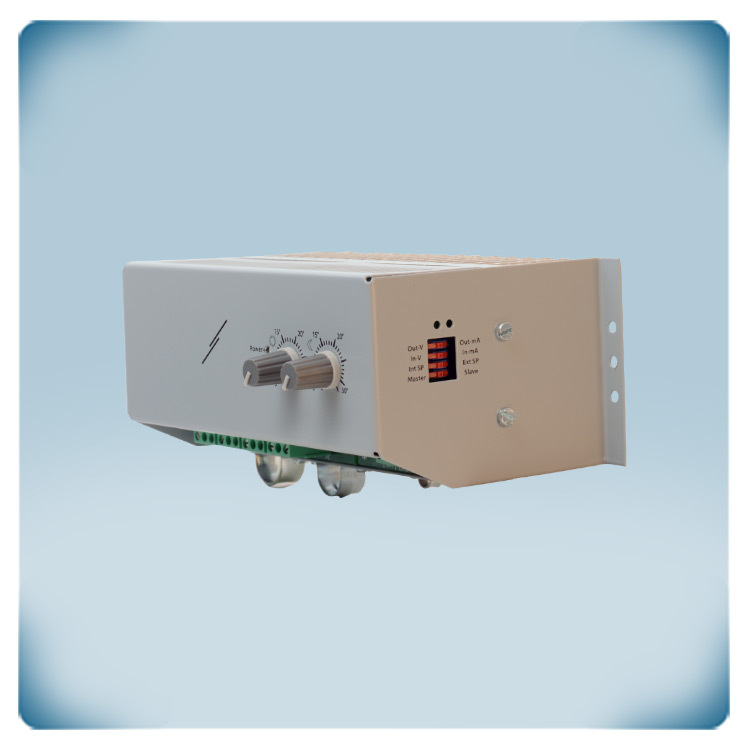

Этот регулятор для электрических нагревательных элементов разработан специально для трехфазных электрических нагревательных элементов 400 VAC. В нем используется пропорциональное по времени управление с помощью технологии TRIAC. Этот метод обеспечивает точное регулирование мощности нагревательного элемента путем модуляции циклов включения и выключения, обеспечивая эффективное и точное регулирование температуры.
Интеграция внешнего температурного зонда PT500 расширяет возможности системы, позволяя измерять температуру окружающей среды. Заданное значение температуры регулируется с помощью встроенного потенциометра, обеспечивая простое локальное управление.
Возможность подключения дополнительного внешнего потенциометра позволяет осуществлять дистанционную настройку. Кроме того, имеется один цифровой вход для дистанционного включения-выключения и один цифровой вход для переключения между дневной и ночной уставкой температуры.
Максимальная сила тока составляет 22 А на фазу для резистивных нагрузок.
Дополнительные спецификации и описание
Принцип работы EH3C4-15
Внешний потенциометр
Для регулирования температуры можно подключить внешний потенциометр, например, MTP.
Подключение подчиненных устройств
Устройство можно использовать как главный регулятор или как расширительный (подчиненный) блок. Аналоговый выход (0-10 В или 0-20 мА) доступен для подчиненной работы с несколькими устройствами EH3C4-15 или EVS(S).
Настройка параметров
Ваш регулятор имеет программируемые функции, поэтому вам нужно установить соответствующие параметры, такие как заданные значения температуры, режимы управления и любые другие соответствующие настройки с помощью DIP-переключателей на его правой стороне. Убедитесь, что трехфазный обогреватель должным образом реагирует на сигналы регулятора. Проверьте стабильность контроля температуры и убедитесь, что функции безопасности (при наличии) функционируют должным образом.
Простота установки
Этот электрический нагревательный контроллер можно устанавливать на поверхность. Выберите подходящее место для установки контроллера на стене. Убедитесь, что он легко доступен для эксплуатации и находится в пределах рекомендуемых условий окружающей среды. Убедитесь, что поверхность стены ровная, чистая и пригодная для монтажа. При необходимости используйте анкеры или шурупы, соответствующие типу стены.
Корпус имеет степень защиты от проникновения пыли IP20.
Пропорциональные регуляторы электрического отопления EH3C4-15 предназначены для поддержания температуры воздуха в трехфазных (400 В) системах отопления путем плавного регулирования нагрузки. Эти импульсные регуляторы подключаются последовательно между источником питания и электрическим нагревателем. Контроллер использует временно-пропорциональное управление: соотношение между временем включения и выключения изменяется в соответствии с требуемой мощностью нагрева. Поскольку ток переключается симистором, нет движущихся частей, которые могут изнашиваться. Ток переключается с нулевым углом сдвига фаз для устранения возмущений в сети. Он был разработан для обеспечения высокого качества, точного контроля и низких затрат в течение жизненного цикла.
Внешний потенциометр
Для регулирования температуры можно подключить внешний потенциометр, например, MTP.
Подключение подчиненных устройств
Устройство можно использовать как главный регулятор или как расширительный (подчиненный) блок. Аналоговый выход (0-10 В или 0-20 мА) доступен для подчиненной работы с несколькими устройствами EH3C4-15 или EVS(S).
Датчик температуры PT500
Для измерения температуры окружающей среды этому регулятору нужен температурный датчик PT500. Sentera предлагает датчики температуры PT500 в различных корпусах.
Как подключить
Подключение трехфазного нагревателя к регулятору предусматривает несколько шагов для обеспечения надлежащей работы и безопасности. Сначала нужно определить технические характеристики нагревателя. Проверьте паспортную табличку или технические характеристики трехфазного нагревателя, чтобы определить его напряжение, номинальную мощность и любые специфические конфигурации подключения.
Определите, следует ли подключать трехфазный обогреватель по схеме треугольник или звезда. Эта информация обычно содержится на заводской табличке обогревателя или в документации производителя. Убедитесь, что у вас есть соответствующие инструменты, проводка и разъемы для работы.
Перед началом подключения убедитесь, что питание обогревателя и контроллера отключено. Это имеет решающее значение для соблюдения правил безопасности. Подключите трехфазный источник питания к контроллеру. Подключите фазы (U, V, W) к соответствующим клеммам на контроллере (R, S, T). Подключите выходные клеммы контроллера к входным клеммам трехфазного нагревателя. Соблюдайте определенную ранее конфигурацию подключения (треугольник или звезда). Соблюдайте правила заземления, изложенные в региональных электротехнических нормах и правилах. Из соображений безопасности убедитесь, что и регулятор, и обогреватель должным образом заземлены.
Для измерения температуры окружающей среды этому регулятору нужен температурный датчик PT500. Sentera предлагает датчики температуры PT500 в различных корпусах.
Как подключить
Подключение трехфазного нагревателя к регулятору предусматривает несколько шагов для обеспечения надлежащей работы и безопасности. Сначала нужно определить технические характеристики нагревателя. Проверьте паспортную табличку или технические характеристики трехфазного нагревателя, чтобы определить его напряжение, номинальную мощность и любые специфические конфигурации подключения.
Определите, следует ли подключать трехфазный обогреватель по схеме треугольник или звезда. Эта информация обычно содержится на заводской табличке обогревателя или в документации производителя. Убедитесь, что у вас есть соответствующие инструменты, проводка и разъемы для работы.
Перед началом подключения убедитесь, что питание обогревателя и контроллера отключено. Это имеет решающее значение для соблюдения правил безопасности. Подключите трехфазный источник питания к контроллеру. Подключите фазы (U, V, W) к соответствующим клеммам на контроллере (R, S, T). Подключите выходные клеммы контроллера к входным клеммам трехфазного нагревателя. Соблюдайте определенную ранее конфигурацию подключения (треугольник или звезда). Соблюдайте правила заземления, изложенные в региональных электротехнических нормах и правилах. Из соображений безопасности убедитесь, что и регулятор, и обогреватель должным образом заземлены.
После завершения подключения проведите тщательную проверку, чтобы убедиться, что все соединения надежны и правильны. Включите питание и протестируйте систему, наблюдая за любыми проблемами или ненормальным поведением.
Настройка параметров
Ваш регулятор имеет программируемые функции, поэтому вам нужно установить соответствующие параметры, такие как заданные значения температуры, режимы управления и любые другие соответствующие настройки с помощью DIP-переключателей на его правой стороне. Убедитесь, что трехфазный обогреватель должным образом реагирует на сигналы регулятора. Проверьте стабильность контроля температуры и убедитесь, что функции безопасности (при наличии) функционируют должным образом.
Простота установки
Этот электрический нагревательный контроллер можно устанавливать на поверхность. Выберите подходящее место для установки контроллера на стене. Убедитесь, что он легко доступен для эксплуатации и находится в пределах рекомендуемых условий окружающей среды. Убедитесь, что поверхность стены ровная, чистая и пригодная для монтажа. При необходимости используйте анкеры или шурупы, соответствующие типу стены.
Корпус имеет степень защиты от проникновения пыли IP20.
