Регулятор скорости вращения на 400 В | 11 А | от низкой до высокой
Описание продукта
Трехфазный регулятор скорости вращения вентиляторов на 400 VAC. Максимальный ток двигателя составляет 11 А.

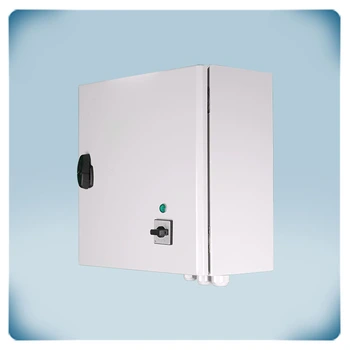

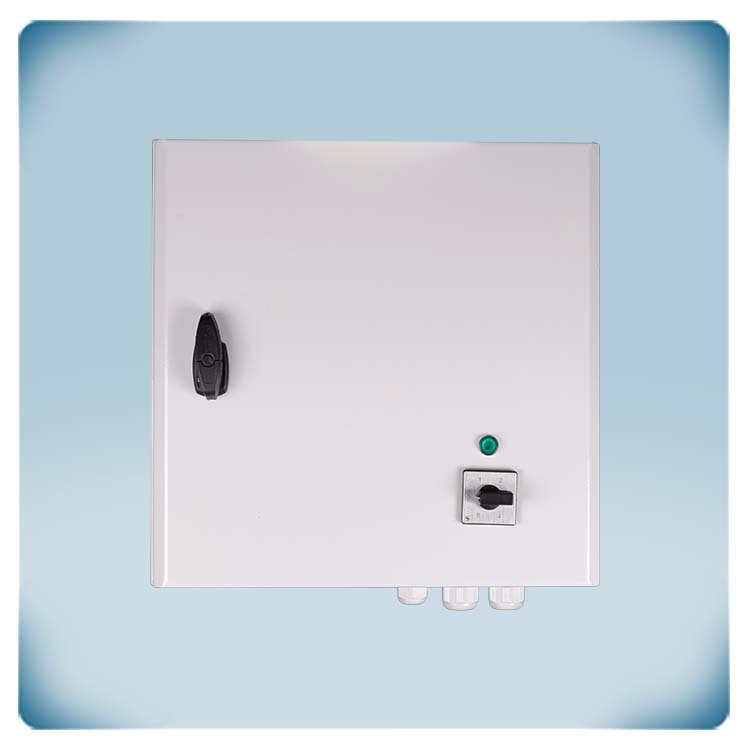

Скорость АС вентилятора можно установить с помощью переключателя, расположенного на корпусе регулятора. Переключатель имеет пять ступеней для управления напряжением, а также положение ВЫКЛ.
Используемая технология обеспечивает регулируемое выходное напряжение с идеальной синусоидальной формой, что гарантирует тихую работу двигателя.
Корпус обеспечивает защиту IP54 от проникновения грязи, пыли и влаги. Его можно закрепить на стене в помещении.
Документы
Дополнительные спецификации и описание
Почему именно трансформаторный регулятор скорости?
Большинство электродвигателей управляются путем регулирования подаваемого на них напряжения. Трансформаторные регуляторы – это простое, удобное и экономичное решение для управления скоростью. Важным преимуществом использования данных устройств является то, что они не создают электромагнитных возмущений, которые могут негативно влиять на работу электродвигателя и другого расположенного рядом электрооборудования. Трансформаторные регуляторы скорости являются оптимальным вариантом для применения в помещениях и зонах, имеющих повышенные требования к уровню шума. Таким образом, трансформаторный регулятор скорости является решением, которое обеспечит надежную и тихую работу электродвигателя по доступной цене.
Простое пятиступенчатое управление скоростью вентилятора
Пятиступенчатые регуляторы скорости вращения вентиляторов широко используются в мастерских и на складах, а также в промышленных и общественных зданиях различного назначения. Регулятор скорости можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Регуляторы STR-4 делают управление скоростью вентилятора еще проще!
Принцип работы

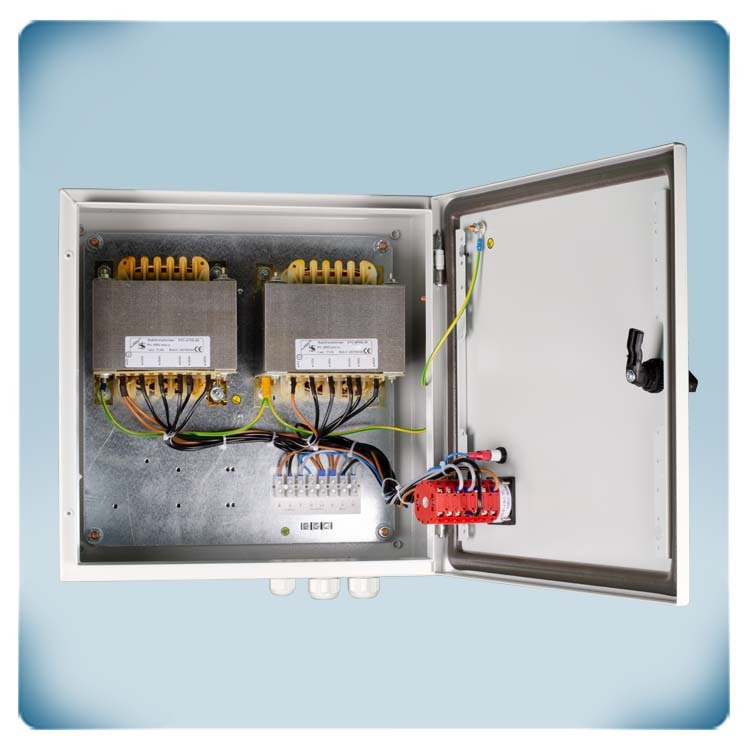

Работа регулятора скорости STR-4 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Применение и совместимость
Регулятор скорости STR-4 разработан для управления скоростью вращения вентилятора путем снижения напряжения, подаваемого на его двигатель. Управляемый вентилятор работает от переменного тока и преобразовывает электрическую энергию в механическую. К регулятору скорости можно подключить несколько электродвигателей, не превышая при этом максимальное значение тока. При одновременной работе нескольких электродвигателей от одного регулятора все они будут вращаться с одинаковой скоростью. Рекомендуется внимательно изучить сопроводительную документацию электродвигателя перед подключением. По всем возникшим вопросам следует обращаться к его поставщику или к производителю напрямую.
Нерегулируемый выход
Регулятор скорости STR-4 оснащен дополнительным нерегулируемым выходом (230 В), который замкнут при работающем электродвигателе. Нерегулируемым он называется потому, что имеет только два положения – замкнут (230 В) и разомкнут (0 В). Максимальный ток для этого выхода не должен превышать 2 А. Одним из примеров использования данного выхода является управление электроприводом воздушного или водяного клапана. При включении вентилятора клапан открывается, а при отключении – закрывается. При необходимости дистанционного контроля работы трансформаторного регулятора можно подключить к нерегулируемому выходу лампу.
Светодиодная индикация

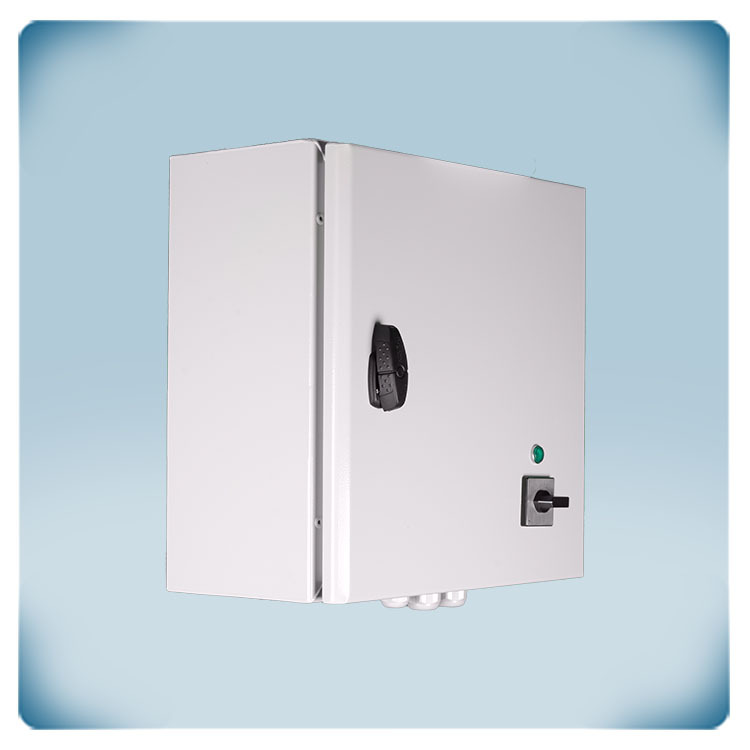

Регулятор скорости вентилятора STR-4 оснащен светодиодным индикатором, расположенным на дверце корпуса. При подключении питания к трансформаторному регулятору, индикатор загорится зеленым цветом.
Корпус регулятора
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора STR-4 выполнен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он сертифицирован по европейскому стандарту EN 62208 и имеет степень защиты от пыли и влаги IP54. Для обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей. Температура окружающей среды для эксплуатации трансформаторного регулятора скорости должна находиться в диапазоне от -20 до +35 °С, а относительная влажность – от 5 до 95 %. Конденсация влаги в рабочем помещении не допускается.
Большинство электродвигателей управляются путем регулирования подаваемого на них напряжения. Трансформаторные регуляторы – это простое, удобное и экономичное решение для управления скоростью. Важным преимуществом использования данных устройств является то, что они не создают электромагнитных возмущений, которые могут негативно влиять на работу электродвигателя и другого расположенного рядом электрооборудования. Трансформаторные регуляторы скорости являются оптимальным вариантом для применения в помещениях и зонах, имеющих повышенные требования к уровню шума. Таким образом, трансформаторный регулятор скорости является решением, которое обеспечит надежную и тихую работу электродвигателя по доступной цене.
Простое пятиступенчатое управление скоростью вентилятора
Пятиступенчатые регуляторы скорости вращения вентиляторов широко используются в мастерских и на складах, а также в промышленных и общественных зданиях различного назначения. Регулятор скорости можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Регуляторы STR-4 делают управление скоростью вентилятора еще проще!
Принцип работы
Работа регулятора скорости STR-4 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Применение и совместимость
Регулятор скорости STR-4 разработан для управления скоростью вращения вентилятора путем снижения напряжения, подаваемого на его двигатель. Управляемый вентилятор работает от переменного тока и преобразовывает электрическую энергию в механическую. К регулятору скорости можно подключить несколько электродвигателей, не превышая при этом максимальное значение тока. При одновременной работе нескольких электродвигателей от одного регулятора все они будут вращаться с одинаковой скоростью. Рекомендуется внимательно изучить сопроводительную документацию электродвигателя перед подключением. По всем возникшим вопросам следует обращаться к его поставщику или к производителю напрямую.
Нерегулируемый выход
Регулятор скорости STR-4 оснащен дополнительным нерегулируемым выходом (230 В), который замкнут при работающем электродвигателе. Нерегулируемым он называется потому, что имеет только два положения – замкнут (230 В) и разомкнут (0 В). Максимальный ток для этого выхода не должен превышать 2 А. Одним из примеров использования данного выхода является управление электроприводом воздушного или водяного клапана. При включении вентилятора клапан открывается, а при отключении – закрывается. При необходимости дистанционного контроля работы трансформаторного регулятора можно подключить к нерегулируемому выходу лампу.
Светодиодная индикация
Регулятор скорости вентилятора STR-4 оснащен светодиодным индикатором, расположенным на дверце корпуса. При подключении питания к трансформаторному регулятору, индикатор загорится зеленым цветом.
Корпус регулятора
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора STR-4 выполнен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он сертифицирован по европейскому стандарту EN 62208 и имеет степень защиты от пыли и влаги IP54. Для обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей. Температура окружающей среды для эксплуатации трансформаторного регулятора скорости должна находиться в диапазоне от -20 до +35 °С, а относительная влажность – от 5 до 95 %. Конденсация влаги в рабочем помещении не допускается.
