Регулятор скорости вращения вентилятора | Modbus RTU | 1,5 А

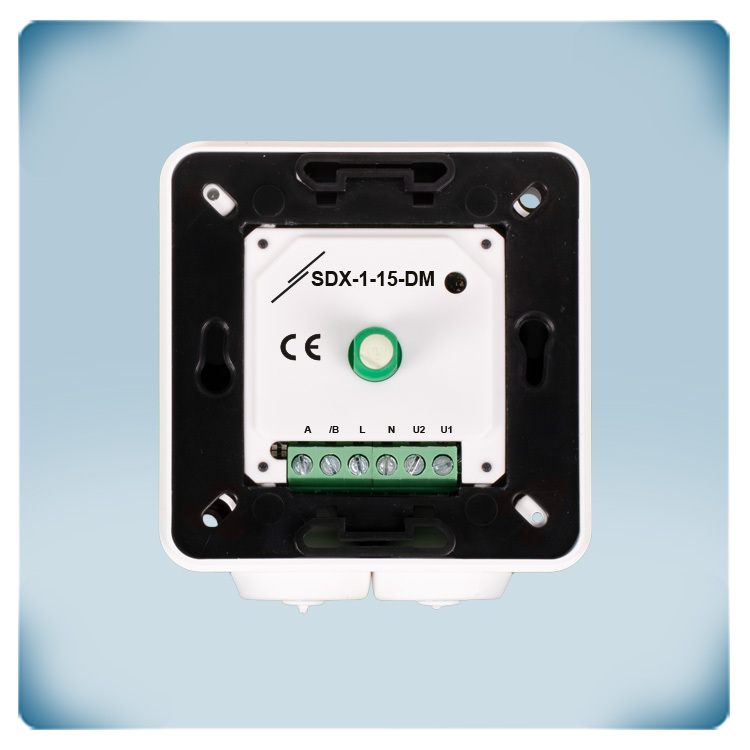

Описание продукта
Регулятор скорости для АС вентиляторов с однофазным двигателем и максимальным током 1,5 А. По умолчанию он позволяет вручную регулировать скорость вентилятора в диапазоне от высокой до низкой. Используя Holding регистры Modbus, эти настройки по умолчанию можно изменить. Вы можете регулировать как минимальную, так и максимальную скорость с помощью внутреннего триммера.
Все конфигурации и настройки могут быть выполнены через связь Modbus RTU. Кроме того, регулятор предлагает возможность дистанционного управления путем ввода желаемой скорости вентилятора в Holding регистр Modbus.
Корпус предназначен для встроенного или поверхностного монтажа, с напряжением питания 230 VAC. Управление фазовым углом с использованием технологии Триак используется для модуляции напряжения и регулирования скорости двигателя (управляется микропроцессором). Этот регулятор скорости обычно используется для управления потолочными вентиляторами, вытяжными вентиляторами для ванных комнат, вытяжными вентиляторами и аналогичными устройствами.
Документы
Дополнительные спецификации и описание
Скорость вентилятора можно регулировать вручную от высокой до низкой. С помощью Holding регистров Modbus можно изменить режим работы (с низкой скорости на высокую). Все настройки, включая минимальную скорость двигателя, настраиваются через Holding регистры Modbus. Положение ВЫКЛ можно деактивировать, подключив напряжение питания 230 VAC к нерегулируемому выходу, т.е. к клеммам L1 и N. В этом случае двигатель будет работать при наличии источника питания. Если вы хотите сохранить положение ВЫКЛ, подключите напряжение питания через клеммы L и N в стандартной комплектации.
Тихая работа двигателя
В жилых помещениях важно, чтобы двигатель не издавал слишком много шума. Этот новый контроллер скорости SDX очень похож на старые контроллеры MTX, но есть несколько важных отличий: главное отличие – очень точное управление двигателем. Благодаря использованию микроконтроллера напряжение двигателя можно контролировать чрезвычайно точно. Это приводит к очень тихой работе двигателя даже на низкой скорости. Этот контроллер регулирует скорость АС вентиляторов, снижая напряжение двигателя. Напряжение снижается посредством регулирования фазового угла (технология Триак). Поэтому этот регулятор скорости подходит только для двигателей, управляемых по напряжению. Если вы не уверены в типе вашего двигателя, лучше всего обратиться к производителю двигателя.
Регулируемые настройки через связь Modbus RTU
Все настройки этого регулятора скорости вентилятора можно регулировать и контролировать через связь Modbus RTU. Выходное напряжение можно установить локально с помощью встроенного потенциометра или удаленно через связь Modbus RTU. Все, что вам нужно сделать, это загрузить наше бесплатное программное обеспечение 3SM с нашего веб-сайта, и вы получите желаемый тип управления двигателем – ручное или цифровое, т. е. местное или дистанционное!
Современный корпус с новомодным дизайном
![Встроенный монтаж регулятора скорости вентилятора](https://www.sentera.eu/en/files/article/image/description/sdx-1-15-dm/mounting-a-variable-speed-controller-in-a-wall.jpg)
Корпус имеет современный дизайн, который подходит большинству стилей интерьера. Этот регулятор скорости вентилятора может быть установлен на стене или встроен. Монтажные отверстия идеально подходят к стандартным европейским настенным коробкам. Корпус изготовлен из высококачественного пластика ASA. Этот материал устойчив к ультрафиолетовому излучению и защищает от ударов. Класс защиты IP44 для встраиваемого монтажа и IP54 для поверхностного монтажа. Он защищает электронику от попадания пыли, грязи и воды в помещениях. Корпус легко чистится влажной тряпкой.
Если напряжение питания подключено к клеммам L и N, нерегулируемый выход активен при включении двигателя. Поскольку этот выход либо включен (230 В), либо выключен (0 В), он называется «нерегулируемым выходом». Максимальный ток этого выхода составляет 2 А. Обычно, он используется для управления внешним индикатором работы, заслонкой, внешним реле и т. д. когда вентилятор останавливается, заслонка закрывается. При работе вентилятора заслонка открыта.
