CE декларация
Регулятор скорости вентилятора | 5 A | управление через Modbus RTU
Описание продукта

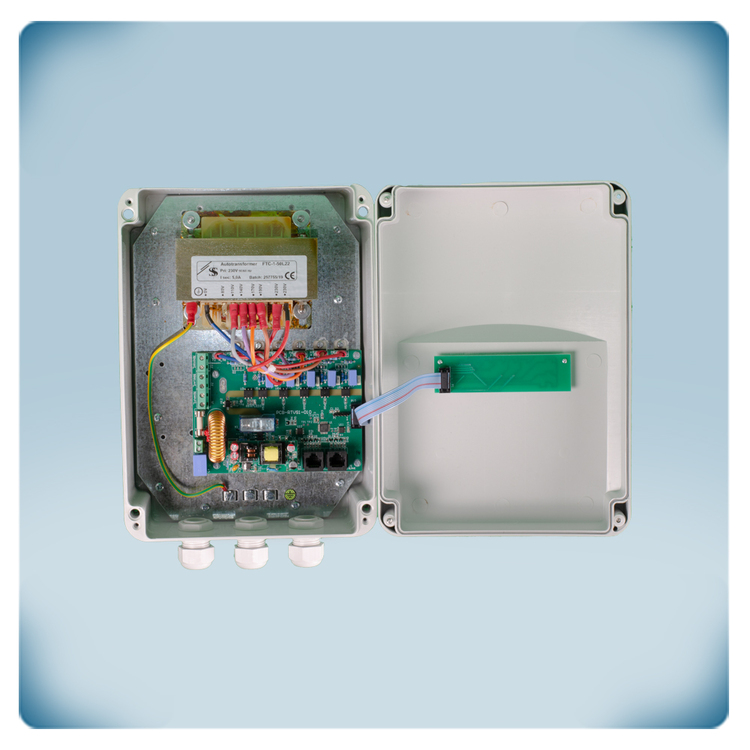

Этот трансформаторный регулятор управляет скоростью вращения вентилятора вручную или по требованию. Он управляет однофазными двигателями с напряжением питания 230 VAC. Максимальный ток двигателя составляет 5 А.
Скорость вентилятора регулируется путем постепенного изменения напряжения двигателя. Техника с использованием автотрансформатора обеспечивает идеальное синусоидальное напряжение двигателя. Это гарантирует бесшумную работу двигателя. Электрический шум от автотрансформаторов снижается благодаря пропитанному покрытию.
Для работы RTVS1 используется подключение Modbus. Требуемую скорость вентилятора можно регулировать с использованием датчика Sentera, потенциометра (серии SPV) или системы BMS с коммуникацией Modbus RTU. Скорость вентилятора можно устанавливать вручную или автоматически в зависимости от измерений температуры, относительной влажности, CO2, качества воздуха (TVOC) или CO.
Возможен поверхностный монтаж пластикового корпуса (защита IP54).
Дополнительные спецификации и описание
Применение
Этот регулятор используется для управления скоростью двигателя (вентилятора) в системах ОВиК. Предназначен для применения внутри помещений, например, в конюшнях, теплицах, сельскохозяйственных зданиях для вентиляции на основе измеренных показателей температуры, относительной влажности, СО2, NO2 и TVOC.
Этот регулятор используется для управления скоростью двигателя (вентилятора) в системах ОВиК. Предназначен для применения внутри помещений, например, в конюшнях, теплицах, сельскохозяйственных зданиях для вентиляции на основе измеренных показателей температуры, относительной влажности, СО2, NO2 и TVOC.
Управление через Modbus RTU
Технология автотрансформатора используется для снижения напряжения двигателя и скорости вентилятора в пять шагов. Этот регулятор скорости подходит только для двигателей с регулируемым напряжением. Если вы не уверены в типе вашего двигателя, рекомендуется связаться с производителем или внимательно изучить сопроводительную документацию. Для этого регулятора скорости вентилятора требуется управляющий сигнал Modbus RTU для активации одного из доступных уровней скорости.
Технология автотрансформатора используется для снижения напряжения двигателя и скорости вентилятора в пять шагов. Этот регулятор скорости подходит только для двигателей с регулируемым напряжением. Если вы не уверены в типе вашего двигателя, рекомендуется связаться с производителем или внимательно изучить сопроводительную документацию. Для этого регулятора скорости вентилятора требуется управляющий сигнал Modbus RTU для активации одного из доступных уровней скорости.
Как это работает?
Регулятор можно использовать как в ручном, так и в автоматическом режиме. В ручном режиме устройство функционирует как 5-ступенчатый регулятор. В автоматическом режиме регулятор можно подключить к другим устройствам Sentera, что позволяет изменять скорость вентилятора на основе параметров окружающей среды.
В ручном режиме система управления зданием (BMS) или ведущее устройство Modbus RTU могут выбирать желаемую скорость вращения вентилятора в Holding регистре 12.
В автоматическом режиме к регулятору RTVS1 подключается датчик Sentera ОВиК или потенциометр серии SPV. Подключенное устройство должно быть указано через Modbus регистр 18. Скорость вентилятора управляется через подключенное устройство. Таким образом, в автоматическом режиме скорость вращения вентилятора можно регулировать на основе температуры, относительной влажности, CO2, качества воздуха (TVOC), CO или потенциометра серии SPV. В сочетании с DADCM серия RTVS1 может управляться через аналоговый входной сигнал 0–10 В.
Увеличить или уменьшить скорость вентилятора при повышении температуры?
В автоматическом режиме скорость вентилятора может увеличиваться или уменьшаться по мере увеличения управляющего сигнала. Эти режимы работы называются режимом Auto forward и режимом Auto reverse. Один из этих режимов работы можно выбрать с помощью Holding регистра 11. Режим Auto forward означает, что скорость вентилятора будет увеличиваться при увеличении измеренного значения. В режиме Auto reverse скорость вентилятора будет снижаться при увеличении измеренного значения.
Нерегулируемый выход
Функциональность дополнительного нерегулируемого выхода (230 VAC) можно выбрать через Modbus регистр 19. По умолчанию, он указывает на сигналы тревоги. Он также может указывать на работу двигателя или его можно контролировать с помощью регистра Modbus 15. Когда нерегулируемый выход активен, он обеспечивает выходное напряжение 230 Вольт.
Тепловая защита двигателя
Этот регулятор скорости вентилятора может контролировать TK или тепловые контакты двигателя. Они измеряют температуру внутри обмоток двигателя. В случае перегрева двигателя функция контроля TK отключит его, чтобы предотвратить повреждение. Если двигатель не оборудован термоконтактами, функцию контроля TK можно отключить через Holding регистр Modbus 14. По умолчанию, функция отключена. Поэтому, если ваш двигатель имеет термоконтакты, и они подключены к контроллеру RTVS1, не забудьте активировать эту функцию через Holding регистр 14.
Автоматический перезапуск после отключения питания
В случае сбоя питания этот контроллер автоматически сбросит настройки. После восстановления питания двигатель автоматически перезагрузится.
Прочный корпус
Убедитесь, что регулятор скорости вентилятора может достаточно охлаждаться. Желательно установить его в прохладном месте, подальше от прямых солнечных лучей. Корпус разработан и произведен нашей компанией. Таким образом, Sentera может гарантировать его высокое качество. Корпус изготовлен из высококачественного пластика r-ABS. Этот материал исключительно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Корпус можно устанавливать на стену или панель внутри помещения и обеспечивает защиту IP54 от попадания грязи, пыли и влаги. Для долгосрочной эксплуатации прибора рекомендуемый диапазон температуры окружающей среды составляет -10-35 °C, и 5-85 % относительной влажности без конденсации.
В автоматическом режиме к регулятору RTVS1 подключается датчик Sentera ОВиК или потенциометр серии SPV. Подключенное устройство должно быть указано через Modbus регистр 18. Скорость вентилятора управляется через подключенное устройство. Таким образом, в автоматическом режиме скорость вращения вентилятора можно регулировать на основе температуры, относительной влажности, CO2, качества воздуха (TVOC), CO или потенциометра серии SPV. В сочетании с DADCM серия RTVS1 может управляться через аналоговый входной сигнал 0–10 В.
Увеличить или уменьшить скорость вентилятора при повышении температуры?
В автоматическом режиме скорость вентилятора может увеличиваться или уменьшаться по мере увеличения управляющего сигнала. Эти режимы работы называются режимом Auto forward и режимом Auto reverse. Один из этих режимов работы можно выбрать с помощью Holding регистра 11. Режим Auto forward означает, что скорость вентилятора будет увеличиваться при увеличении измеренного значения. В режиме Auto reverse скорость вентилятора будет снижаться при увеличении измеренного значения.
Нерегулируемый выход
Функциональность дополнительного нерегулируемого выхода (230 VAC) можно выбрать через Modbus регистр 19. По умолчанию, он указывает на сигналы тревоги. Он также может указывать на работу двигателя или его можно контролировать с помощью регистра Modbus 15. Когда нерегулируемый выход активен, он обеспечивает выходное напряжение 230 Вольт.
Тепловая защита двигателя
Этот регулятор скорости вентилятора может контролировать TK или тепловые контакты двигателя. Они измеряют температуру внутри обмоток двигателя. В случае перегрева двигателя функция контроля TK отключит его, чтобы предотвратить повреждение. Если двигатель не оборудован термоконтактами, функцию контроля TK можно отключить через Holding регистр Modbus 14. По умолчанию, функция отключена. Поэтому, если ваш двигатель имеет термоконтакты, и они подключены к контроллеру RTVS1, не забудьте активировать эту функцию через Holding регистр 14.
Автоматический перезапуск после отключения питания
В случае сбоя питания этот контроллер автоматически сбросит настройки. После восстановления питания двигатель автоматически перезагрузится.
Прочный корпус
Убедитесь, что регулятор скорости вентилятора может достаточно охлаждаться. Желательно установить его в прохладном месте, подальше от прямых солнечных лучей. Корпус разработан и произведен нашей компанией. Таким образом, Sentera может гарантировать его высокое качество. Корпус изготовлен из высококачественного пластика r-ABS. Этот материал исключительно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Корпус можно устанавливать на стену или панель внутри помещения и обеспечивает защиту IP54 от попадания грязи, пыли и влаги. Для долгосрочной эксплуатации прибора рекомендуемый диапазон температуры окружающей среды составляет -10-35 °C, и 5-85 % относительной влажности без конденсации.
