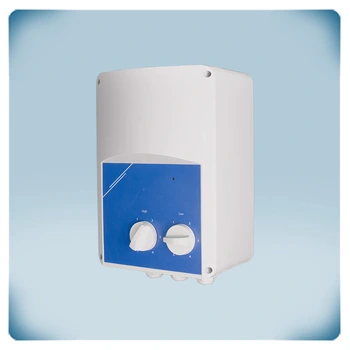

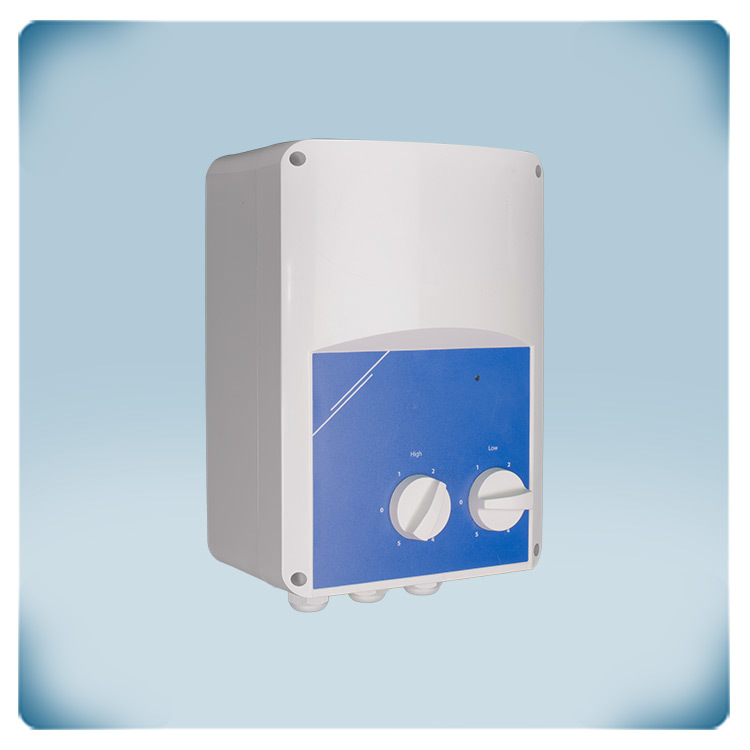

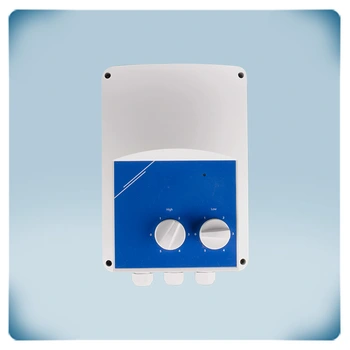

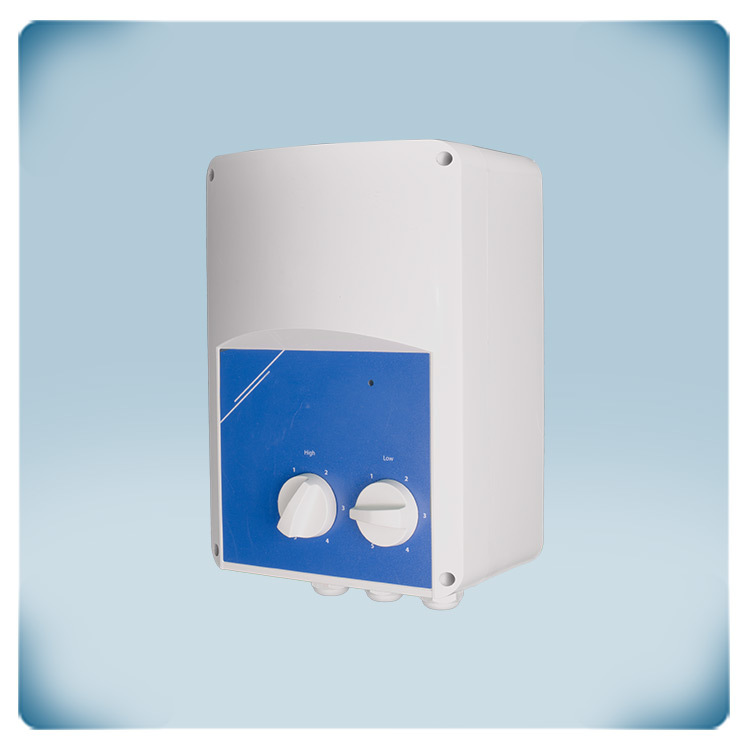

Регулятор скорости вентилятора | 5 А | функция день - ночь
Описание продукта
Это двухскоростной регулятор для однофазного двигателя. Максимальный ток двигателя (комбинированный) составляет 5 А.

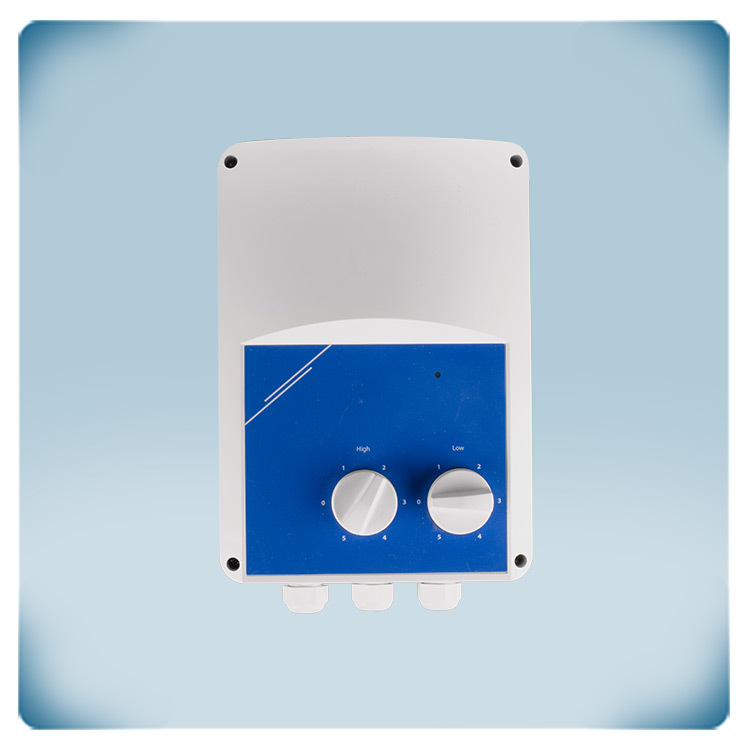

Этот контроллер имеет два отдельных 5-ступенчатых переключателя для выбора между двумя скоростями вращения вентилятора. Переключение между скоростями возможно с помощью цифрового входа. О нормальной работе двигателя может свидетельствовать неконтролируемый выходной сигнал.
Скорость вращения вентилятора регулируется путем снижением напряжения двигателя с помощью автотрансформаторов. Эта технология генерирует выходное напряжение идеальной синусоидальной формы, обеспечивая бесшумную работу двигателя.
Корпус предназначен для поверхностного монтажа и обеспечивает защиту IP54 от проникновения грязи, пыли и влаги.
Документы
Дополнительные спецификации и описание
О серии
Серия Sentera SC2-1 – это упрощенное решение для управления скоростью вращения вентилятора, в котором предусмотрены две оптимальные настройки скорости, которые можно выбрать с помощью встроенных ручек на корпусе. Эти функции можно использовать для выбора различных дневных и ночных температур. Таким образом, помимо более комфортной вентиляции, можно добиться значительной экономии энергии.
Технология

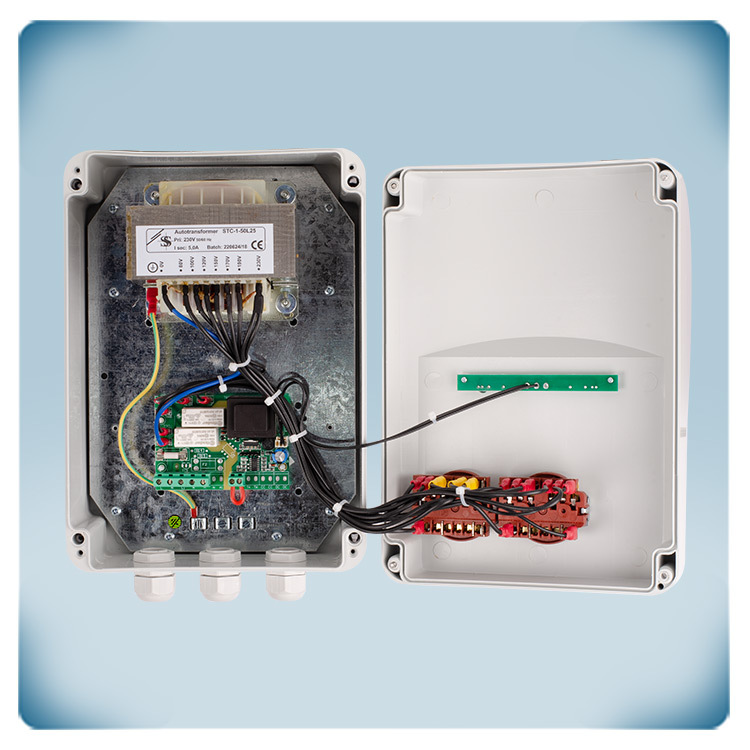

Используемая технология основана на автотрансформаторах. Автотрансформатор — это тип электрического трансформатора, который имеет одну обмотку с одним или несколькими отводами по длине. Он используется для повышения или понижения напряжения в электрической цепи.
Вот как работает автотрансформатор:
1. Одиночная обмотка: Автотрансформатор имеет одну катушку провода, намотанную на многослойный железный сердечник. Один конец обмотки является входной клеммой, а другой конец — выходной клеммой.
2. Отводы: По длине обмотки имеется несколько отводов, которые являются точками соединения вдоль катушки. Эти отводы позволяют выбирать различные коэффициенты напряжения в зависимости от конкретного применения.
3. Преобразование напряжения: Когда на обмотку подается входное напряжение, напряжение на выходной клемме будет зависеть от того, какой отвод используется. Выбирая разные отводы, можно повышать или понижать напряжение относительно входного напряжения.
4. Преимущества: автотрансформаторы более эффективны и экономичны, чем обычные трансформаторы для преобразования напряжения, поскольку в них используется меньше обмоток и меньше меди. Это делает их меньше, легче и дешевле при том же коэффициенте трансформации напряжения.
5. Регулирование напряжения: Автотрансформаторы также используются для регулирования напряжения. Регулируя положение ответвления, можно регулировать выходное напряжение, чтобы компенсировать колебания напряжения в источнике питания.
6. Применение: Автотрансформаторы находят применение в различных отраслях промышленности, таких как передача и распределение электроэнергии, запуск двигателей, регулирование напряжения.
Дополнительные возможности![Контроллер с переключающим контактом](/Images/lazy-loaded-images.webp)
• Этот контроллер обеспечивает выбор двух оптимальных скоростей двигателя, обычно для дневного и ночного управления или различных условий эксплуатации. Эти скорости можно переключать с помощью внешнего переключающего контакта, например, внешнего термостата или таймера/часов. Это обеспечивает экономию энергии и повышенный комфорт за счет регулировки скорости двигателя в соответствии с конкретными требованиями.
• Светодиодная индикация: На корпусе контроллера имеется светодиодный индикатор, который загорается, когда контроллер работает. Это обеспечивает визуальную индикацию его состояния и помогает наблюдать за его функциональностью.
• Нерегулируемый выход: Все контроллеры Sentera имеют нерегулируемый выход, который обеспечивает постоянное напряжение 230 VAC во время работы двигателя. Нерегулируемый выходной сигнал относится к источнику питания или напряжению, который не имеет встроенного регулирования для поддержания стабильного выходного напряжения, несмотря на колебания входного напряжения или условий нагрузки. Наоборот, регулируемый выход обеспечивает постоянное напряжение независимо от изменений на входе или нагрузки.
Особенности корпуса
Корпуса играют важную роль в защите внутренних компонентов или содержимого от различных внешних факторов, таких как мусор, пыль, вода и механическое воздействие. Их качество имеет значение, поэтому мы производим их сами. Корпус серии SC2-1 изготовлен из специального материала под названием r-ABS (армированный акрилонитрил-бутадиен-стирол) с огнестойким классом VO в соответствии со стандартом UL94. Этот материал огнестойкий, а корпус предназначен для поверхностной установки. Материал r-ABS усилен для обеспечения улучшенных механических свойств, повышения пожарной безопасности и снижения воспламеняемости. Класс защиты IP54.
Серия Sentera SC2-1 – это упрощенное решение для управления скоростью вращения вентилятора, в котором предусмотрены две оптимальные настройки скорости, которые можно выбрать с помощью встроенных ручек на корпусе. Эти функции можно использовать для выбора различных дневных и ночных температур. Таким образом, помимо более комфортной вентиляции, можно добиться значительной экономии энергии.
Технология
Используемая технология основана на автотрансформаторах. Автотрансформатор — это тип электрического трансформатора, который имеет одну обмотку с одним или несколькими отводами по длине. Он используется для повышения или понижения напряжения в электрической цепи.
Вот как работает автотрансформатор:
1. Одиночная обмотка: Автотрансформатор имеет одну катушку провода, намотанную на многослойный железный сердечник. Один конец обмотки является входной клеммой, а другой конец — выходной клеммой.
2. Отводы: По длине обмотки имеется несколько отводов, которые являются точками соединения вдоль катушки. Эти отводы позволяют выбирать различные коэффициенты напряжения в зависимости от конкретного применения.
3. Преобразование напряжения: Когда на обмотку подается входное напряжение, напряжение на выходной клемме будет зависеть от того, какой отвод используется. Выбирая разные отводы, можно повышать или понижать напряжение относительно входного напряжения.
4. Преимущества: автотрансформаторы более эффективны и экономичны, чем обычные трансформаторы для преобразования напряжения, поскольку в них используется меньше обмоток и меньше меди. Это делает их меньше, легче и дешевле при том же коэффициенте трансформации напряжения.
5. Регулирование напряжения: Автотрансформаторы также используются для регулирования напряжения. Регулируя положение ответвления, можно регулировать выходное напряжение, чтобы компенсировать колебания напряжения в источнике питания.
6. Применение: Автотрансформаторы находят применение в различных отраслях промышленности, таких как передача и распределение электроэнергии, запуск двигателей, регулирование напряжения.
Дополнительные возможности
![Контроллер с переключающим контактом](https://www.sentera.eu/en/files/article/image/description/sc2-1-50l25/fans-peed-controller-in-plastic-housing-with-two-speeds.jpg)
• Этот контроллер обеспечивает выбор двух оптимальных скоростей двигателя, обычно для дневного и ночного управления или различных условий эксплуатации. Эти скорости можно переключать с помощью внешнего переключающего контакта, например, внешнего термостата или таймера/часов. Это обеспечивает экономию энергии и повышенный комфорт за счет регулировки скорости двигателя в соответствии с конкретными требованиями.
• Светодиодная индикация: На корпусе контроллера имеется светодиодный индикатор, который загорается, когда контроллер работает. Это обеспечивает визуальную индикацию его состояния и помогает наблюдать за его функциональностью.
• Нерегулируемый выход: Все контроллеры Sentera имеют нерегулируемый выход, который обеспечивает постоянное напряжение 230 VAC во время работы двигателя. Нерегулируемый выходной сигнал относится к источнику питания или напряжению, который не имеет встроенного регулирования для поддержания стабильного выходного напряжения, несмотря на колебания входного напряжения или условий нагрузки. Наоборот, регулируемый выход обеспечивает постоянное напряжение независимо от изменений на входе или нагрузки.
Особенности корпуса
Корпуса играют важную роль в защите внутренних компонентов или содержимого от различных внешних факторов, таких как мусор, пыль, вода и механическое воздействие. Их качество имеет значение, поэтому мы производим их сами. Корпус серии SC2-1 изготовлен из специального материала под названием r-ABS (армированный акрилонитрил-бутадиен-стирол) с огнестойким классом VO в соответствии со стандартом UL94. Этот материал огнестойкий, а корпус предназначен для поверхностной установки. Материал r-ABS усилен для обеспечения улучшенных механических свойств, повышения пожарной безопасности и снижения воспламеняемости. Класс защиты IP54.
