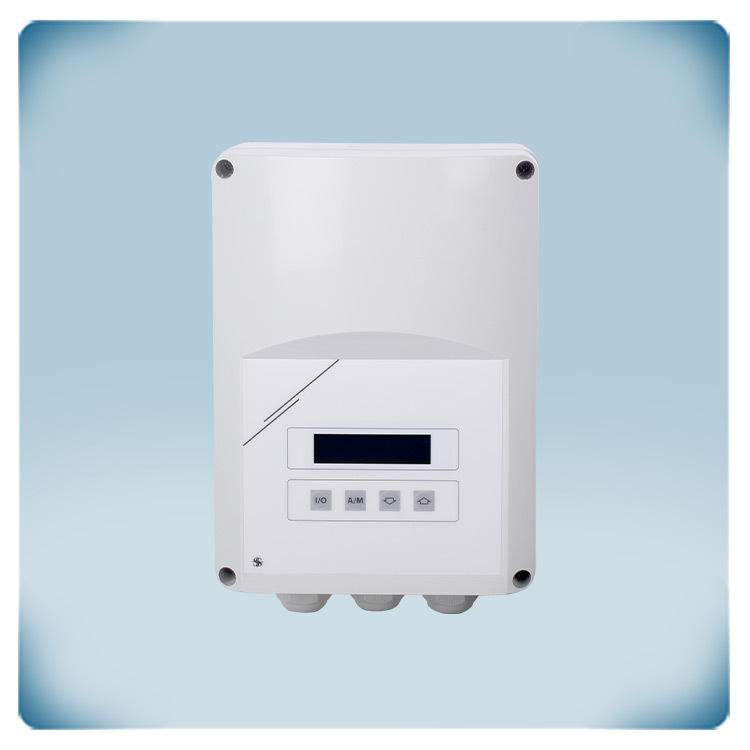

Регулятор скорости вентилятора | функция календаря | 7,5 А
Описание продукта
Этот 5-ступенчатый регулятор скорости вращения вентилятора имеет встроенную функцию календаря. Он управляет однофазными двигателями. Максимальный ток составляет 7,5 А.
Скорость АС вентилятора контролируется путем снижения напряжения двигателя с помощью технологии автотрансформатора. Этот метод создает напряжение двигателя идеальной синусоидальной формы, обеспечивая бесшумную работу двигателя.
Две оптимальные скорости можно выбирать и включать как вручную с помощью встроенной клавиатуры, так и автоматически с помощью программируемой функции таймера.
В случае перегрева функция контроля ТК отключает двигатель. Двигатель автоматически возобновит работу после отключения электроэнергии.
Корпус регулятора предназначен для поверхностного монтажа (IP54).
Дополнительные спецификации и описание
Почему именно трансформаторный регулятор скорости?
Большинство электродвигателей управляются путем регулирования подаваемого на них напряжения. Трансформаторные регуляторы – это простое, удобное и экономичное решение для управления скоростью. Использование в своей конструкции автотрансформаторов позволяет создать напряжение с чистой синусоидой, что обеспечивает тихую работу электродвигателя. Автотрансформаторы, в свою очередь, имеют специальную оболочку для снижения электрического шума. Трансформаторные регуляторы скорости являются оптимальным вариантом для применения в помещениях и зонах, имеющих повышенные требования к уровню шума. Таким образом, трансформаторный регулятор скорости является решением, которое обеспечит надежную работу электродвигателя по доступной цене.
Ручной или автоматический режим
Управление вентилятором с помощью регулятора скорости ST2R1 возможно осуществлять в ручном и автоматическом режиме. В ручном режиме необходимо для каждого дня задавать временные промежутки работы на высокой и низкой скорости. В автоматическом режиме временные промежутки указываются для будних и выходных дней. В этом режиме достаточно настроить регулятор один раз, после чего его работа становится полностью автономной.
Функция календаря
Регулятор скорости ST2R1 оснащен встроенным недельным таймером. Переключение скоростей может осуществляться между двумя заранее выбранными ступенями. Данный трансформаторный регулятор может управлять электродвигателем в зависимости от времени дня и ночи, благодаря встроенным часам. Таким образом, возможна полностью автономная работа системы. Выбор режима и точная настройка осуществляются с помощью клавиш и ЖК-дисплея, расположенных на корпусе ST2R1.
Разъем USB Type-B
Регулятор скорости вентилятора ST2R1 оснащен разъемом USB типа B. Он применяется для чтения, ввода и изменения всех доступных параметров регулятора. Для доступа к настройке необходимо использовать бесплатное программное обеспечение 3SM Center от компании Sentera.
Дистанционное управление пуском и остановкой
Трансформаторный регулятор скорости ST2R1 дополнительно имеет один нормально разомкнутый и один нормально замкнутый контакт. Они могут использоваться для дистанционного включения и выключения регулятора, а также для контроля его работы. В качестве подключаемого оборудования применяются средства индикации и оповещения, термостаты, реле температуры и т.д.
Защита электродвигателя от перегрева
Регулятор скорости вентилятора ST2R1 оснащен клеммами для подключения термоконтактов электродвигателя (ТК). Термоконтакты используются для измерения температуры на обмотках электродвигателя. В случае перегрева электродвигатель будет остановлен, чтобы исключить риск выхода его из строя. Если электродвигатель не оснащен термоконтактами, клеммы TK должны быть соединены между собой, чтобы имитировать его нормальную работу.
Нерегулируемый выход
Регулятор скорости ST2R1 оснащен дополнительным нерегулируемым выходом (230 В), который замкнут при работающем электродвигателе. Нерегулируемым он называется потому, что имеет только два положения – замкнут (230 В) и разомкнут (0 В). Максимальный ток для этого выхода не должен превышать 2 А. Одним из многочисленных примеров использования данного выхода является управление электроприводом воздушного клапана. При включении вентилятора заслонка открывается, а при отключении – закрывается.
Автоматическое включение после сбоя питания
При работе с электрооборудованием всегда стоит помнить о возможных сбоях питания. В случае подобного сбоя, после восстановления питания, регулятор скорости и электродвигатель будут перезапущены автоматически.
Сигнализация об аварии
Регулятор скорости ST2R1 оснащен нерегулируемым выходом (230 В), оповещающем об аварии. Он срабатывает, когда размыкаются термоконтакты, защищающие электродвигатель от перегрева. Данный выход может использоваться для подключения лампы или звукового оповещателя. Максимальный ток используемого оборудования не должен превышать 1 А.
Корпус регулятора
Корпус из высококачественного ABS-пластика производится на собственном заводе Sentera. Изготавливаемые изделия обладают повышенной прочностью и термостойкостью. Корпус регулятора обеспечивает степень защиты IP54, надежно защищая от пыли и влаги. Регулятор скорости ST2R1 предназначен для монтажа на стене или другой вертикальной поверхности внутри помещения. Для обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей.
