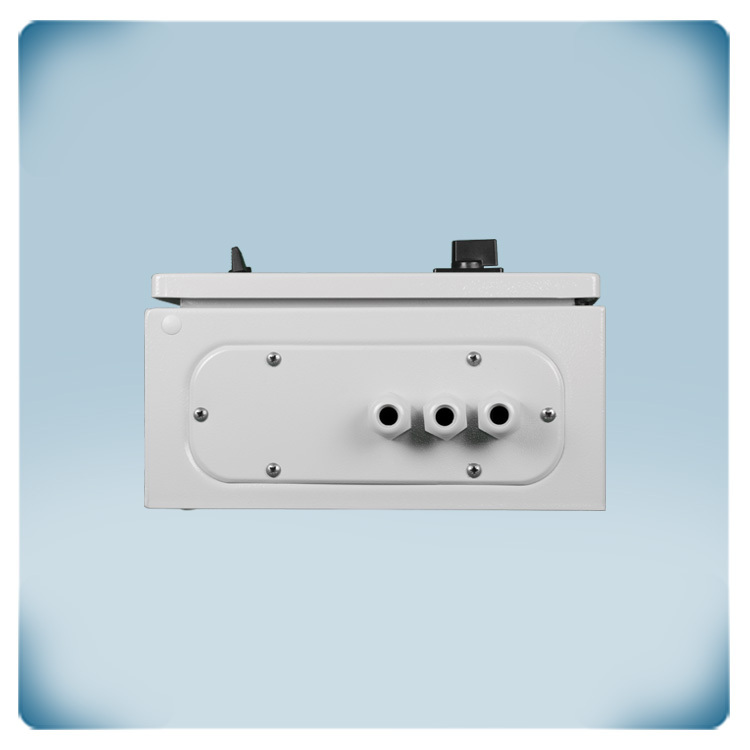

.webp "5-ступенчатый регулятор скорости плюс положения ВЫКЛ, 20 A")

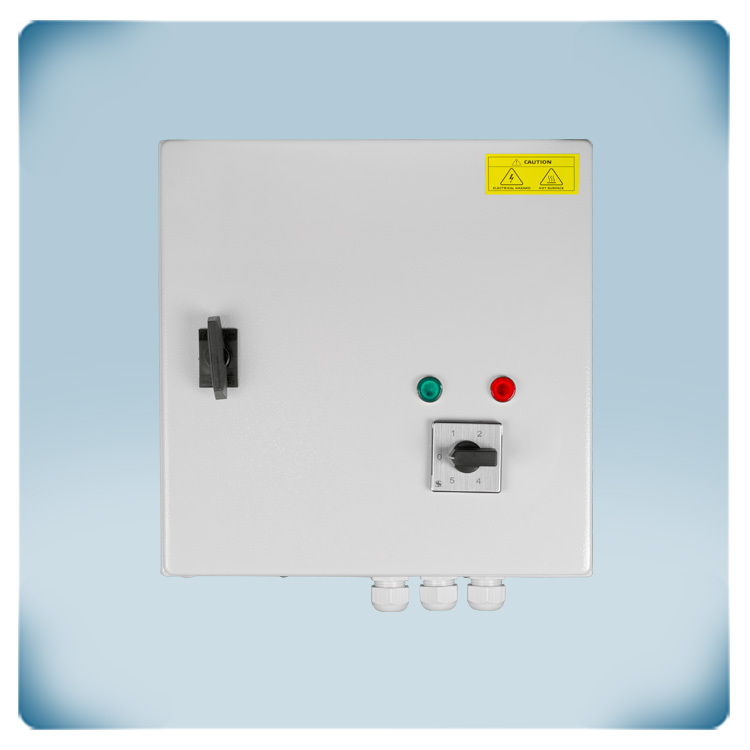

.webp "Трансформаторный регулятор 230 VAC, двухскоростной с TК и Вкл. / Выкл., 20 A")

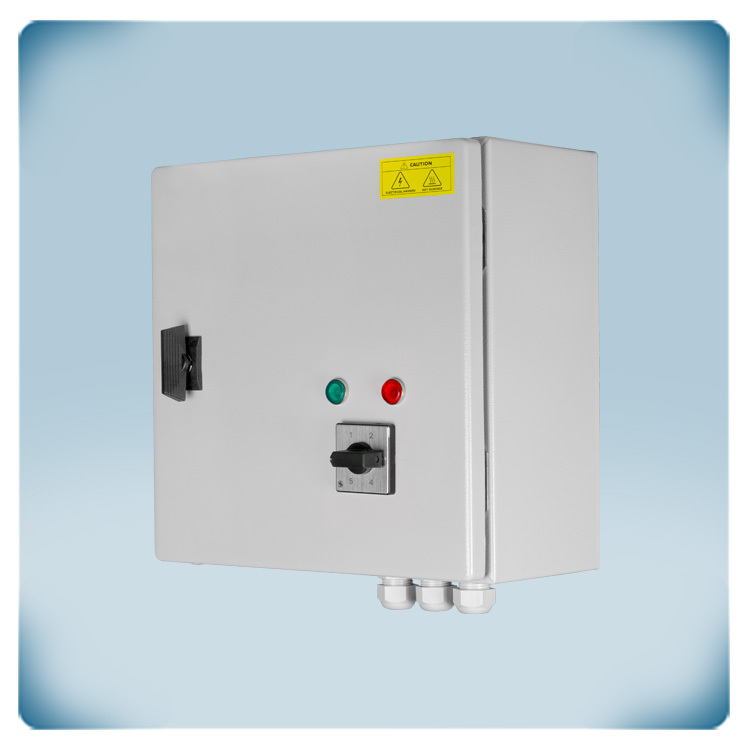

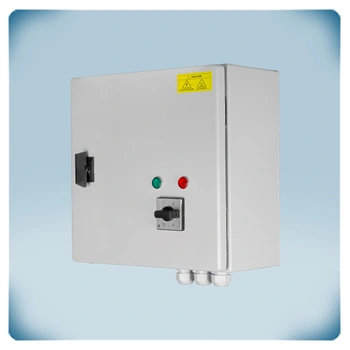

.webp "5-скоростной трансформаторный регулятор 230 VAC - 20 А")

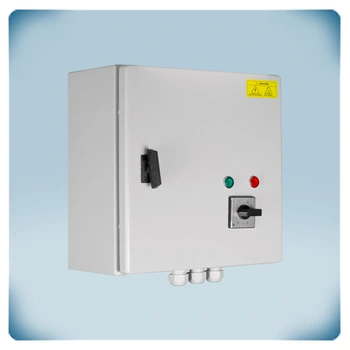

.webp "Однофазный регулятор скорости, 5 ступеней и положение ВЫКЛ., 20 А")

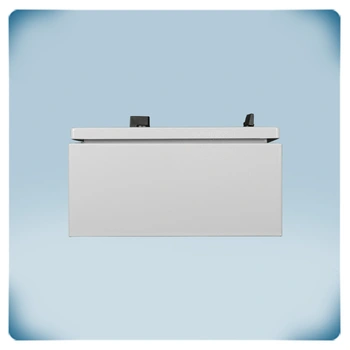

.webp "230 VAC трансформаторный регулятор скорости вращения вентилятора 20 A, TK и Вкл / Выкл")
CE декларация
Регулятор скорости вентилятора с TК | 20 А | дистанционный старт-стоп
Описание продукта
5-ступенчатый трансформаторный регулятор скорости вращения вентилятора для однофазных двигателей с термоконтактами. Максимальный ток двигателя составляет 20 А.
Скорость вентилятора можно регулировать с помощью поворотного переключателя в положении ВКЛ. Цифровые входы можно использовать для дистанционного включения или отключения двигателя.
В случае перегрева функция контроля ТК отключает двигатель. Двигатель автоматически возобновит работу после отключения электроэнергии. Выход тревоги и нерегулируемые выходы можно использовать для управления внешними устройствами для подачи сигналов тревоги или подтверждения нормальной работы.
Скорость вращения вентилятора регулируется путем снижения напряжения двигателя в 5 ступеней с помощью автотрансформаторов. Этот метод создает выходное напряжение идеальной синусоидальной формы, обеспечивая бесшумную работу двигателя.
Корпус предназначен для поверхностного монтажа и обеспечивает защиту IP54 от проникновения грязи, пыли и влаги.
Дополнительные спецификации и описание
5-ступенчатый регулятор скорости вращения вентилятора с дополнительными функциями
Скорость вентилятора можно установить с помощью поворотного переключателя, который имеет 5 положений. Регулятор также имеет положение ВЫКЛ для выключения двигателя. Технология автотрансформатора снижает скорость вентилятора и напряжение двигателя за 5 ступеней. Поэтому этот регулятор скорости подходит только для ступенчатого управления и двигателей, управляемых напряжением. Если вы не уверены в типе вашего двигателя, лучше всего обратиться к его производителю. Технология автотрансформатора очень надежна, прочна и генерирует напряжение двигателя идеальной синусоидальной формы. Это приводит к исключительно тихой работе двигателя и увеличению срока его службы. Любые оставшиеся электрические помехи от автотрансформаторов дополнительно фильтруются специальным пропитанным покрытием.
Вентиляторы с контактом TK можно контролировать на основе значений температуры
Этот регулятор скорости вентилятора имеет несколько дополнительных опций, но по существу предлагает такое же управление скоростью, как и стандартная серия STR-1. Одним из них является возможность контроля термоконтактов двигателя. ТК или термоконтакты контролируют температуру внутри обмоток двигателя. В случае перегрева двигателя функция контроля TK отключит двигатель, чтобы предотвратить его повреждение, и активирует выход сигнализации. Если двигатель не оснащен контактами TK, обе клеммы TK контроллера должны быть перекрыты перемычкой для имитации нормальной температуры двигателя.
Входы обеспечивают возможность дистанционного управления
Кроме того, серия STRA1 предлагает больше возможностей управления благодаря дополнительным входам. Через эти входы двигатель можно дистанционно включить или выключить. Это очень удобно в использовании, например, для подключения дверного контакта для управления воздушной завесой. При открытии двери срабатывает дверной контакт. Затем он активирует воздушную завесу через вход контроллера STRA1. Воздушная завеса будет работать с фиксированной скоростью, устанавливаемой поворотным переключателем. Другой пример – подключение ко входу датчика дыма. Если сработает дымовая сигнализация, двигатель отключится. Вход дымовой сигнализации будет иметь приоритет над состоянием другого входа. Таким образом можно замедлить распространение токсичных дымовых газов через систему вентиляции.
Автоматический сброс после сбоя питания
В случае сбоя питания этот контроллер автоматически перезагрузится. Когда питание будет восстановлено, двигатель автоматически перезапустится. При использовании стандартных регуляторов скорости вентилятора после сбоя питания поворотный переключатель необходимо вручную перевести в положение ВЫКЛ, а затем обратно в положение желаемой скорости. Для серии STRA1 в этом нет необходимости.
Выходы для управления внешними устройствами
Дополнительный нерегулируемый выход 230 VAC активен, когда двигатель включен. Этот выход называется «нерегулируемым выходом», поскольку он либо вкл (230 В), либо выкл (0 В). Максимальный ток этого выхода составляет 2 А. Этот выход можно использовать для управления контрольной лампой, открытия закрывающих решеток воздуховодов, включения освещения и т. д. Устройство, подключенное к этому выходу, будет работать одновременно с вентилятором.
Корпус для настенного монтажа внутри помещения
Убедитесь, что регулятор скорости вентилятора может достаточно охладиться. По этой причине желательно устанавливать его в прохладном месте, вдали от прямых солнечных лучей. Корпус изготовлен из высококачественной стали. Этот материал очень прочный и обеспечивает хорошую защиту от ударов. Он обеспечивает защиту IP54 от проникновения пыли и воды. Этот регулятор скорости вентилятора можно установить на стене или панели внутри помещения.
Скорость вентилятора можно установить с помощью поворотного переключателя, который имеет 5 положений. Регулятор также имеет положение ВЫКЛ для выключения двигателя. Технология автотрансформатора снижает скорость вентилятора и напряжение двигателя за 5 ступеней. Поэтому этот регулятор скорости подходит только для ступенчатого управления и двигателей, управляемых напряжением. Если вы не уверены в типе вашего двигателя, лучше всего обратиться к его производителю. Технология автотрансформатора очень надежна, прочна и генерирует напряжение двигателя идеальной синусоидальной формы. Это приводит к исключительно тихой работе двигателя и увеличению срока его службы. Любые оставшиеся электрические помехи от автотрансформаторов дополнительно фильтруются специальным пропитанным покрытием.
Вентиляторы с контактом TK можно контролировать на основе значений температуры
Этот регулятор скорости вентилятора имеет несколько дополнительных опций, но по существу предлагает такое же управление скоростью, как и стандартная серия STR-1. Одним из них является возможность контроля термоконтактов двигателя. ТК или термоконтакты контролируют температуру внутри обмоток двигателя. В случае перегрева двигателя функция контроля TK отключит двигатель, чтобы предотвратить его повреждение, и активирует выход сигнализации. Если двигатель не оснащен контактами TK, обе клеммы TK контроллера должны быть перекрыты перемычкой для имитации нормальной температуры двигателя.
Входы обеспечивают возможность дистанционного управления
Кроме того, серия STRA1 предлагает больше возможностей управления благодаря дополнительным входам. Через эти входы двигатель можно дистанционно включить или выключить. Это очень удобно в использовании, например, для подключения дверного контакта для управления воздушной завесой. При открытии двери срабатывает дверной контакт. Затем он активирует воздушную завесу через вход контроллера STRA1. Воздушная завеса будет работать с фиксированной скоростью, устанавливаемой поворотным переключателем. Другой пример – подключение ко входу датчика дыма. Если сработает дымовая сигнализация, двигатель отключится. Вход дымовой сигнализации будет иметь приоритет над состоянием другого входа. Таким образом можно замедлить распространение токсичных дымовых газов через систему вентиляции.
Автоматический сброс после сбоя питания
В случае сбоя питания этот контроллер автоматически перезагрузится. Когда питание будет восстановлено, двигатель автоматически перезапустится. При использовании стандартных регуляторов скорости вентилятора после сбоя питания поворотный переключатель необходимо вручную перевести в положение ВЫКЛ, а затем обратно в положение желаемой скорости. Для серии STRA1 в этом нет необходимости.
Выходы для управления внешними устройствами
Дополнительный нерегулируемый выход 230 VAC активен, когда двигатель включен. Этот выход называется «нерегулируемым выходом», поскольку он либо вкл (230 В), либо выкл (0 В). Максимальный ток этого выхода составляет 2 А. Этот выход можно использовать для управления контрольной лампой, открытия закрывающих решеток воздуховодов, включения освещения и т. д. Устройство, подключенное к этому выходу, будет работать одновременно с вентилятором.
Корпус для настенного монтажа внутри помещения
Убедитесь, что регулятор скорости вентилятора может достаточно охладиться. По этой причине желательно устанавливать его в прохладном месте, вдали от прямых солнечных лучей. Корпус изготовлен из высококачественной стали. Этот материал очень прочный и обеспечивает хорошую защиту от ударов. Он обеспечивает защиту IP54 от проникновения пыли и воды. Этот регулятор скорости вентилятора можно установить на стене или панели внутри помещения.
