Регулятор скорости АС вентилятора на 400 В | аналоговый вход | 6 A
Описание продукта
Трансформаторный регулятор с аналоговым входом от 0 до 10 В. Он управляет трехфазными двигателями на 400 В. Максимальный ток двигателя (комбинированный) составляет 6 А.
Напряжение двигателя снижается в пять шагов для управления скоростью с использованием технологии автотрансформатора, что обеспечивает тихую работу. Аналоговый сигнал управления (0–10 В) или внешний потенциометр используется для выбора одного из этих пяти шагов.
В случае перегрева электродвигатель будет остановлен, чтобы исключить риск выхода из строя.
Возможен поверхностный монтаж в корпусе IP54.
Напряжение источника питания составляет 400 VAC.
Документы
Дополнительные спецификации и описание
Что такое трансформаторный регулятор скорости вентилятора?
Трансформаторный регулятор скорости вентилятора— это устройство, предназначенное для пошагового регулирования скорости АС вентилятора путем уменьшения напряжения двигателя. Этот процесс осуществляется с использованием автотрансформаторов. Известная своей надежностью и прочностью, эта технология создает напряжение двигателя, характеризующееся идеальной синусоидальной формой. Точность такой работы обеспечивает бесшумную работу двигателя и длительный срок эксплуатации. Кроме того, для снижения электрического шума, связанного с автотрансформаторами, наносится специальное покрытие.
Сигнал управления 0–10 В
Один из доступных уровней скорости вентилятора можно выбрать с помощью входного сигнала 0–10 В. В случае отсутствия сигнала 0-10 В можно подключить внешний потенциометр к контроллеру STVS4. Потенциометр MTP-X10K-NA может быть подключен к источнику питания 12 VDC контроллера STVS4. Например, входной сигнал 2 В активирует уровень скорости 1 (130 VAC на двигатель), входной сигнал 4 В активирует уровень скорости 2 (180 VAC на двигатель), и так далее. В этом случае управление осуществляется вручную.
![Электропроводка и соединения регулятора STVS4](/Images/lazy-loaded-images.webp)
Подключитесь к датчику Sentera для автоматического управления
STVS4 можно подключить к датчику Sentera, а затем по требованию можно будет управлять скоростью подключенного вентилятора с помощью сигнала с выхода датчика. В зависимости от типа датчика управление может осуществляться на основе температуры, относительной влажности, CO2, летучим органическим соединениям и т. д.
Защита двигателя от перегрева
Регулятор скорости вентилятора STVS4 оснащен клеммами для подключения термоконтактов электродвигателя (ТК). Термоконтакты используются для измерения температуры на обмотках электродвигателя. В случае перегрева двигатель будет остановлен, чтобы исключить риск выхода из строя. Если электродвигатель не оснащен термоконтактами, клеммы TK должны быть соединены между собой, чтобы имитировать его нормальную работу.
Автоматическое включение после сбоя питания
При работе с электрооборудованием всегда стоит помнить о возможных сбоях питания. В случае подобного сбоя, после восстановления питания, регулятор скорости и двигатель будут перезапущены автоматически.
Нерегулируемый выход
Дополнительный нерегулируемый выход (230 VAC) активен, когда двигатель включен. Его можно использовать для управления внешним индикатором работы, заслонкой и т. д. Таким образом, при включении вентилятора воздушный клапан откроется, а при выключении – закроется.
Дополнительный цифровой выход
Регулятор скорости вращения вентилятора STVS4 оснащен дополнительным цифровым выходом, который использует для работы напряжение 12 VDC. Этот выход сигнализирует о срабатывании термоконтактов, которые защищают электродвигатель от перегрева. С его помощью можно подключить лампу, которая в зависимости от подключенных клемм будет загораться или гаснуть. Более продвинутым решением является подключение к цифровому выходу автоматизированной системы управления зданием (BMS). Такое решение может оповещать о перегреве электродвигателя и остановке вентилятора с помощью звуковой и/или светодиодной сигнализацией. Такой вариант использования цифрового выхода актуален для помещений, где проводятся работы с опасными воздушными смесями и газами.

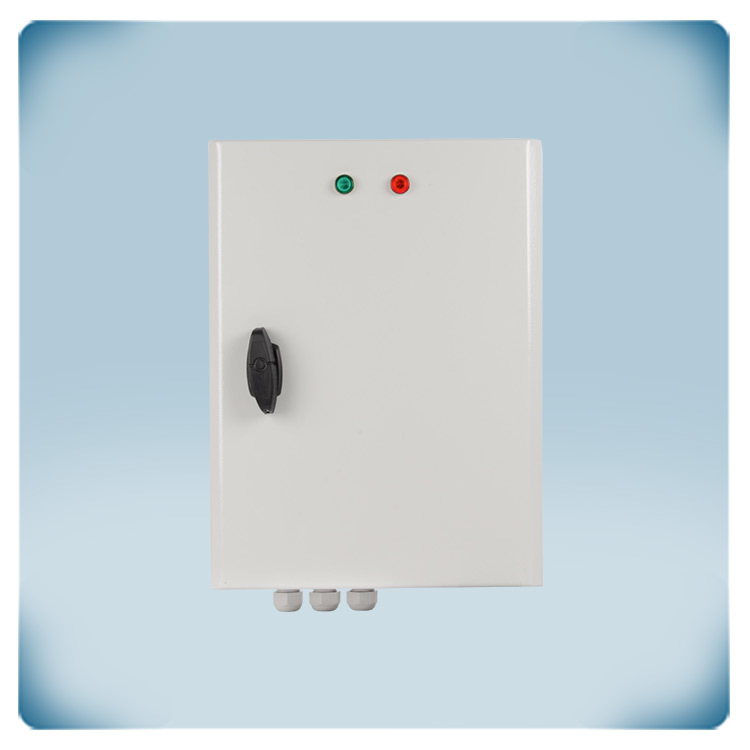

Светодиодная индикация
Регулятор скорости вентилятора STVS4 оснащен светодиодными индикаторами на корпусе. Они позволяют контролировать работу устройства. При наличии питания загорится зеленый индикатор. В случае перегрева электродвигателя подача электропитания будет прекращена и загорится красный индикатор. Работа этой функции возможна только при условии подключения термоконтактов.

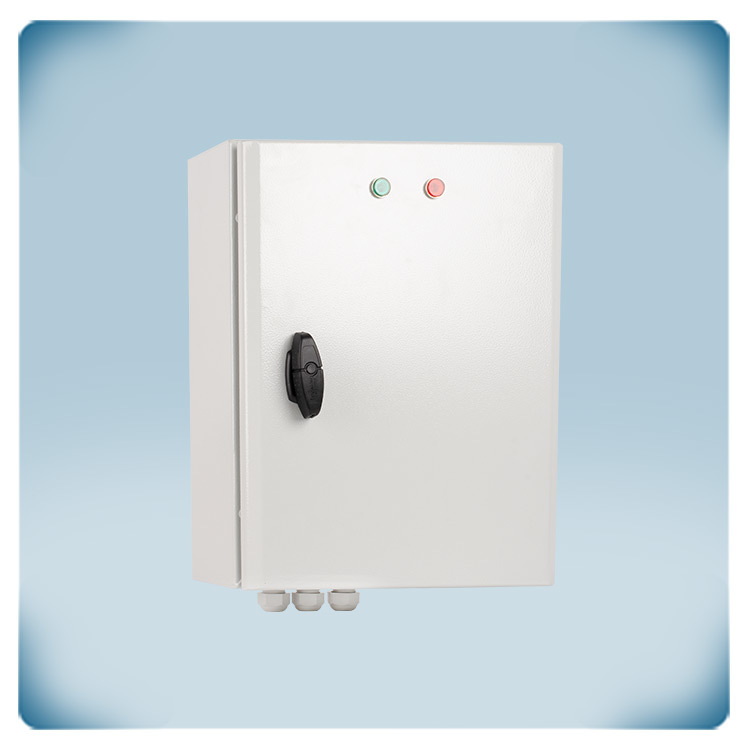

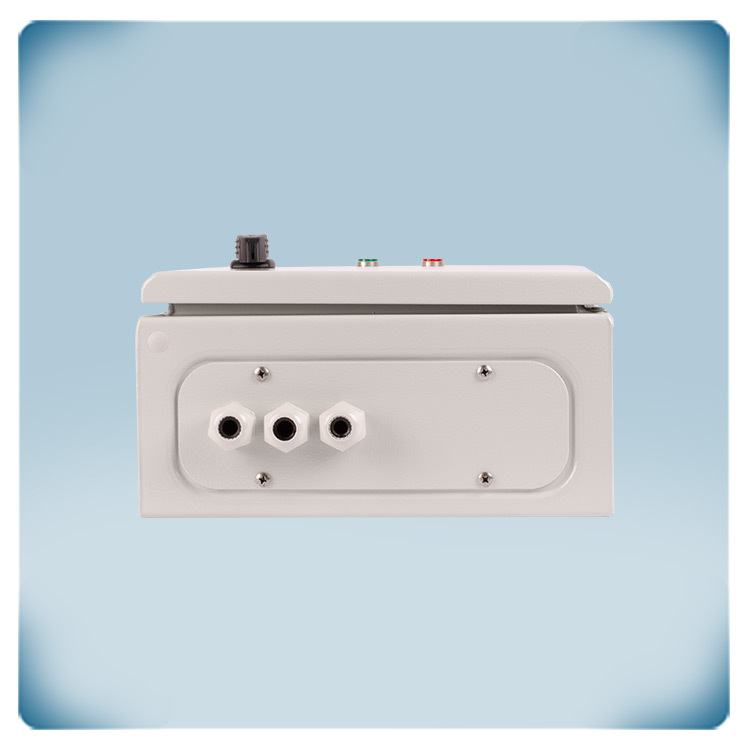

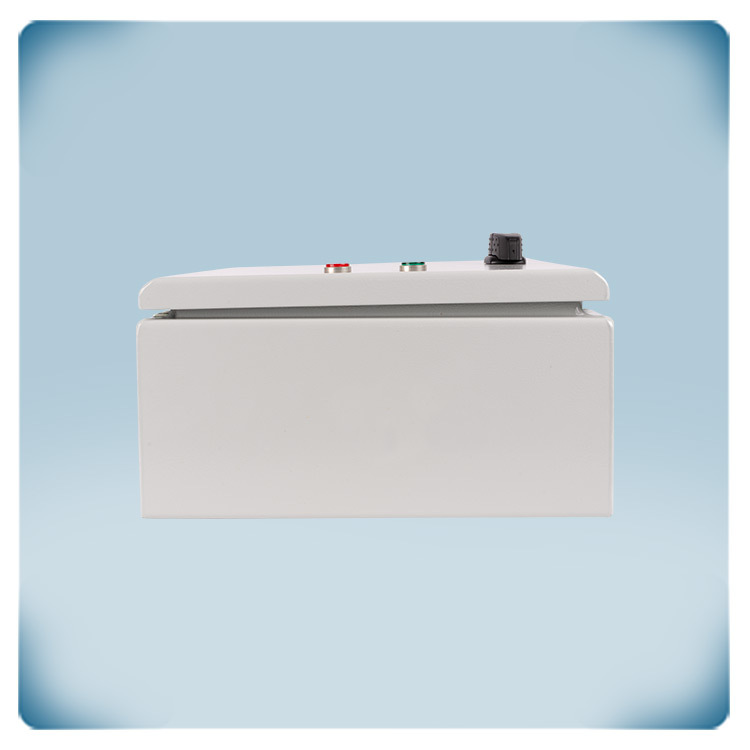

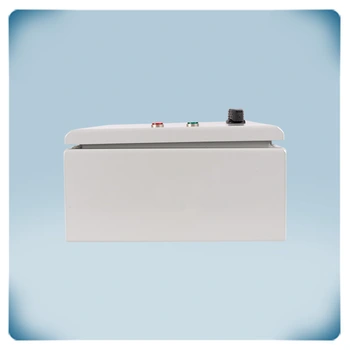

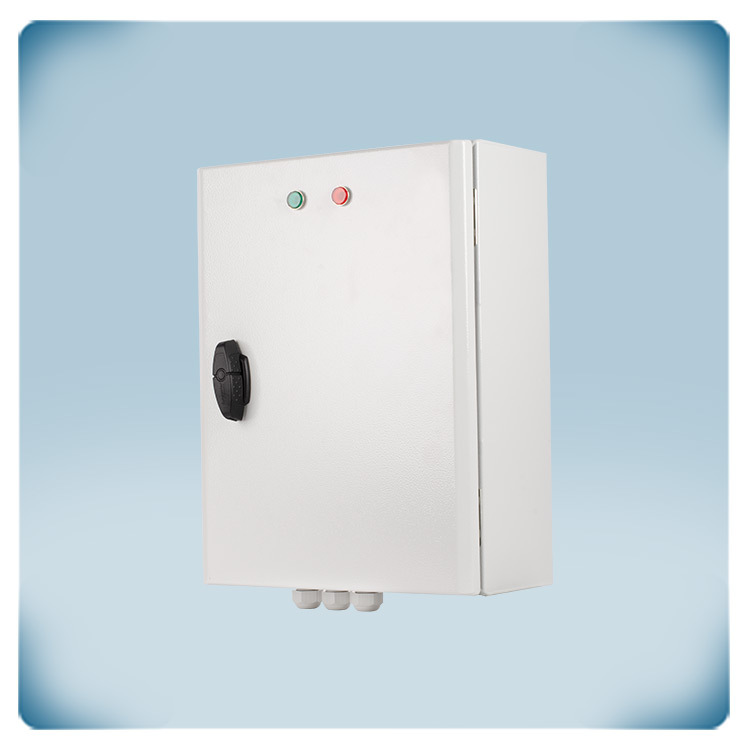

Прочный корпус
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора серии STVS4 изготовлен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он предназначен для поверхностного монтажа, сертифицирован по европейскому стандарту EN 62208 и обеспечивает уровень защиты IP54 от проникновения грязи, пыли и влаги.
∞ Понимание регулирования скорости вентилятора
Трансформаторный регулятор скорости вентилятора— это устройство, предназначенное для пошагового регулирования скорости АС вентилятора путем уменьшения напряжения двигателя. Этот процесс осуществляется с использованием автотрансформаторов. Известная своей надежностью и прочностью, эта технология создает напряжение двигателя, характеризующееся идеальной синусоидальной формой. Точность такой работы обеспечивает бесшумную работу двигателя и длительный срок эксплуатации. Кроме того, для снижения электрического шума, связанного с автотрансформаторами, наносится специальное покрытие.
Сигнал управления 0–10 В
Один из доступных уровней скорости вентилятора можно выбрать с помощью входного сигнала 0–10 В. В случае отсутствия сигнала 0-10 В можно подключить внешний потенциометр к контроллеру STVS4. Потенциометр MTP-X10K-NA может быть подключен к источнику питания 12 VDC контроллера STVS4. Например, входной сигнал 2 В активирует уровень скорости 1 (130 VAC на двигатель), входной сигнал 4 В активирует уровень скорости 2 (180 VAC на двигатель), и так далее. В этом случае управление осуществляется вручную.
![Электропроводка и соединения регулятора STVS4](https://www.sentera.eu/en/files/article/image/description/stvs4-15l40/stvs4-connected-to-external-potentiometer.jpg)
Подключитесь к датчику Sentera для автоматического управления
STVS4 можно подключить к датчику Sentera, а затем по требованию можно будет управлять скоростью подключенного вентилятора с помощью сигнала с выхода датчика. В зависимости от типа датчика управление может осуществляться на основе температуры, относительной влажности, CO2, летучим органическим соединениям и т. д.
![Как подключить регулятор STVS4](https://www.sentera.eu/en/files/article/image/description/stvs4-15l40/connecting-a-room-sensor-with-3-ouputs-to-stvs4.jpg)
Защита двигателя от перегрева
Регулятор скорости вентилятора STVS4 оснащен клеммами для подключения термоконтактов электродвигателя (ТК). Термоконтакты используются для измерения температуры на обмотках электродвигателя. В случае перегрева двигатель будет остановлен, чтобы исключить риск выхода из строя. Если электродвигатель не оснащен термоконтактами, клеммы TK должны быть соединены между собой, чтобы имитировать его нормальную работу.
Автоматическое включение после сбоя питания
При работе с электрооборудованием всегда стоит помнить о возможных сбоях питания. В случае подобного сбоя, после восстановления питания, регулятор скорости и двигатель будут перезапущены автоматически.
Нерегулируемый выход
Дополнительный нерегулируемый выход (230 VAC) активен, когда двигатель включен. Его можно использовать для управления внешним индикатором работы, заслонкой и т. д. Таким образом, при включении вентилятора воздушный клапан откроется, а при выключении – закроется.
Дополнительный цифровой выход
Регулятор скорости вращения вентилятора STVS4 оснащен дополнительным цифровым выходом, который использует для работы напряжение 12 VDC. Этот выход сигнализирует о срабатывании термоконтактов, которые защищают электродвигатель от перегрева. С его помощью можно подключить лампу, которая в зависимости от подключенных клемм будет загораться или гаснуть. Более продвинутым решением является подключение к цифровому выходу автоматизированной системы управления зданием (BMS). Такое решение может оповещать о перегреве электродвигателя и остановке вентилятора с помощью звуковой и/или светодиодной сигнализацией. Такой вариант использования цифрового выхода актуален для помещений, где проводятся работы с опасными воздушными смесями и газами.
Светодиодная индикация
Регулятор скорости вентилятора STVS4 оснащен светодиодными индикаторами на корпусе. Они позволяют контролировать работу устройства. При наличии питания загорится зеленый индикатор. В случае перегрева электродвигателя подача электропитания будет прекращена и загорится красный индикатор. Работа этой функции возможна только при условии подключения термоконтактов.
Прочный корпус
Основным назначением корпуса является защита внутренней части регулятора от попадания внешних загрязнений и влаги, а также от неблагоприятных факторов окружающей среды. Компания Sentera внимательно следит за качеством производимой и поставляемой продукции, как в электрической, так и в неэлектрической части. Корпус регулятора серии STVS4 изготовлен из листовой стали с защитным лакокрасочным покрытием и обеспечивает надежную защиту от механических и других воздействий. Он предназначен для поверхностного монтажа, сертифицирован по европейскому стандарту EN 62208 и обеспечивает уровень защиты IP54 от проникновения грязи, пыли и влаги.
