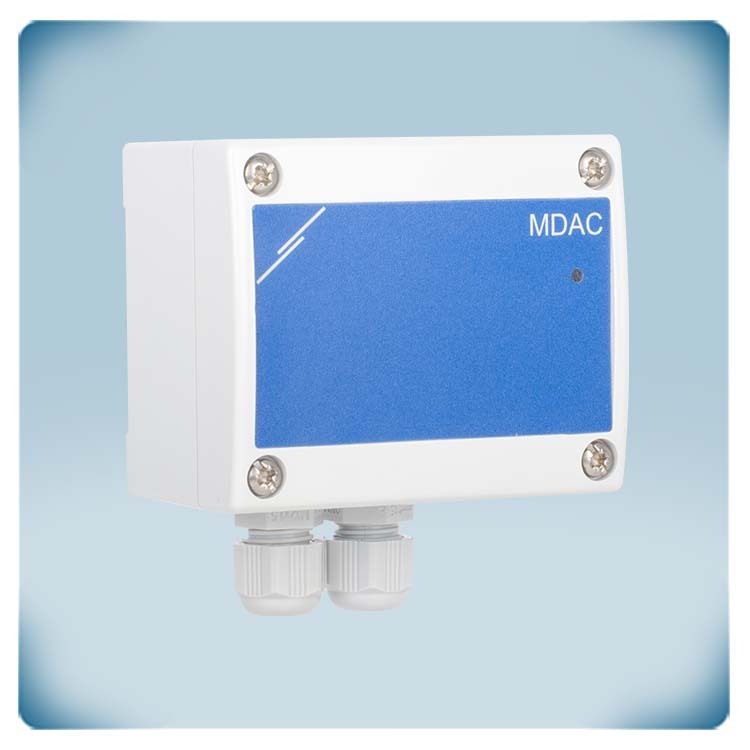

.webp "Преобразователь Modbus RTU в аналоговый выход")

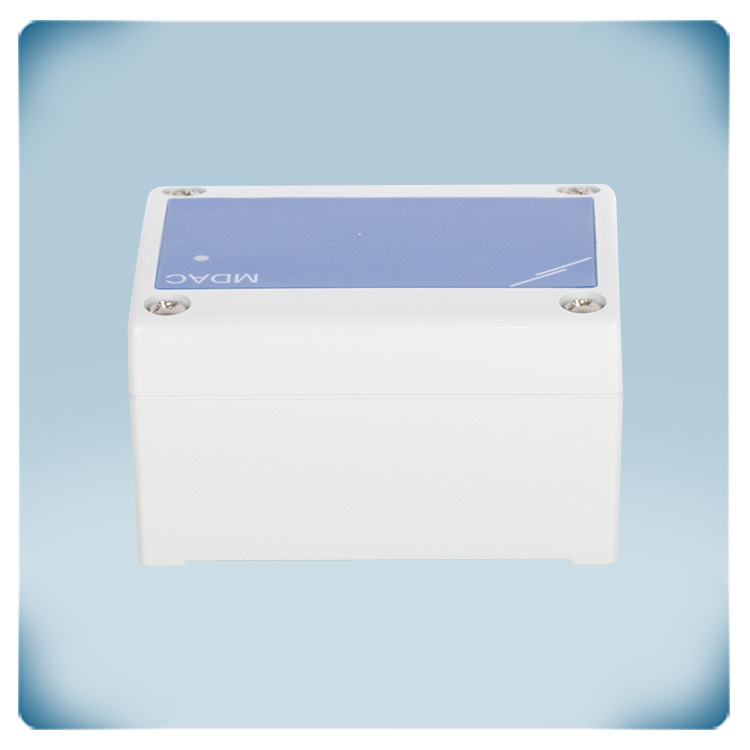

.webp "Преобразователь Modbus RTU в аналоговый выходной сигнал")

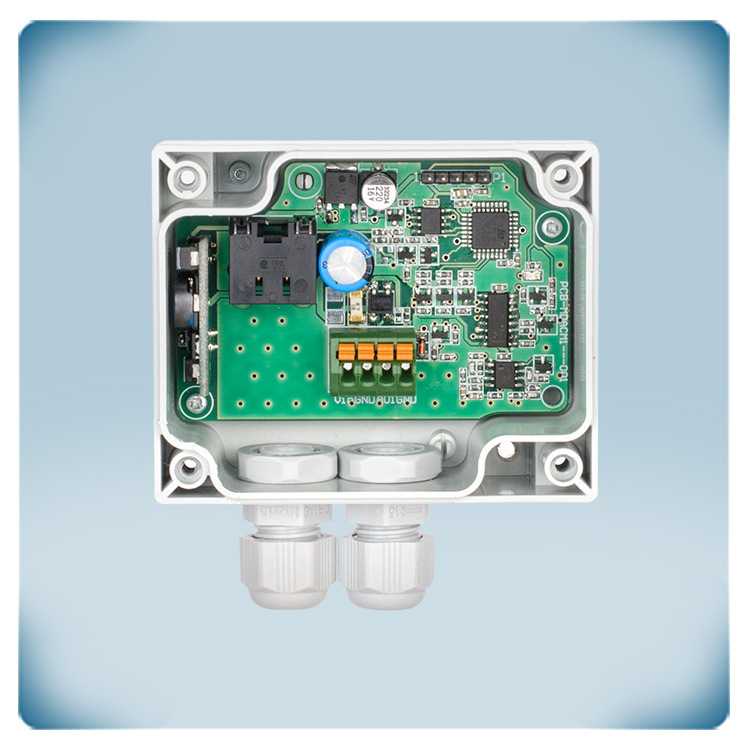

.webp "Конвертер сигнала Modbus RTU на аналоговый / модулирующий сигнал")

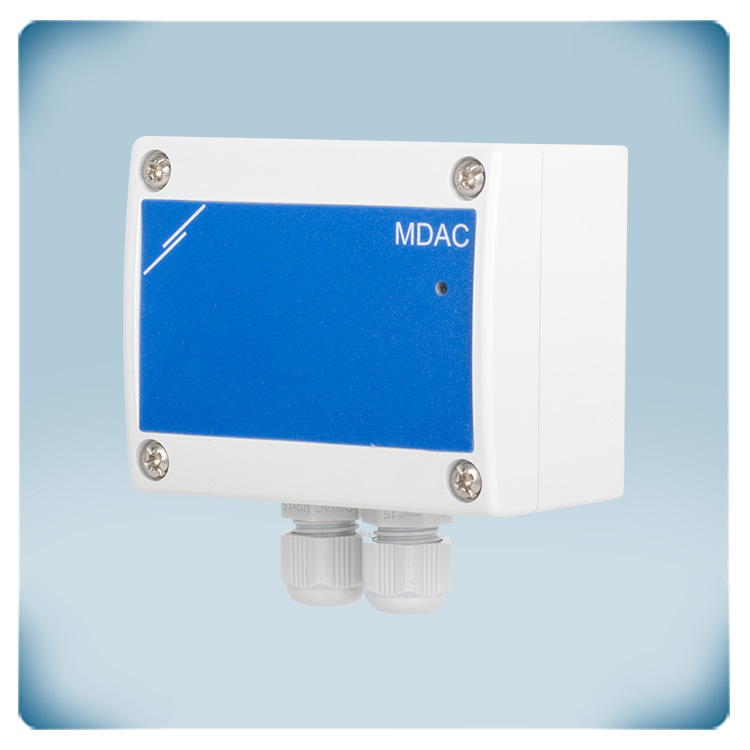

.webp "Преобразователь-конвертер сигнала Modbus RTU на аналоговый сигнал")

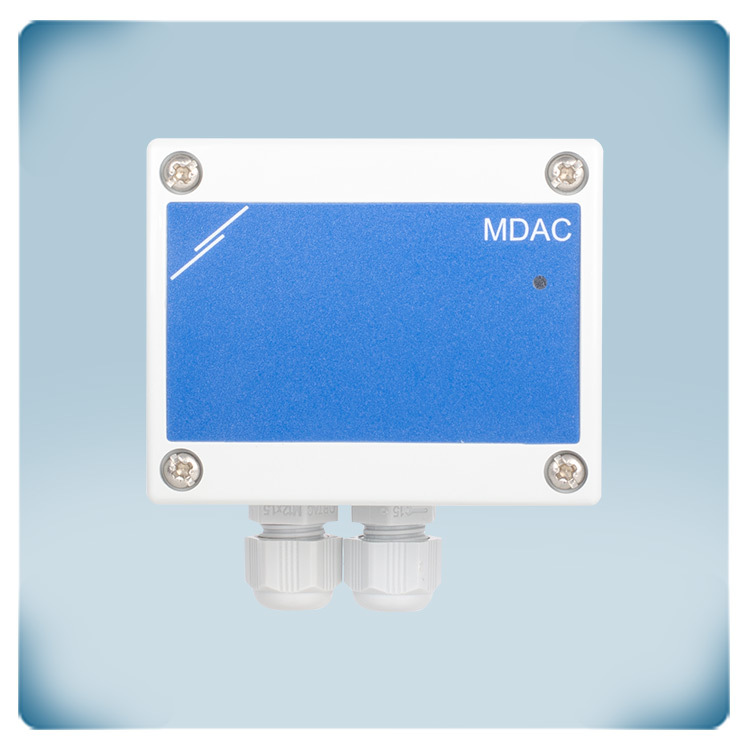

.webp "Конвертер Modbus в аналоговый сигнал")

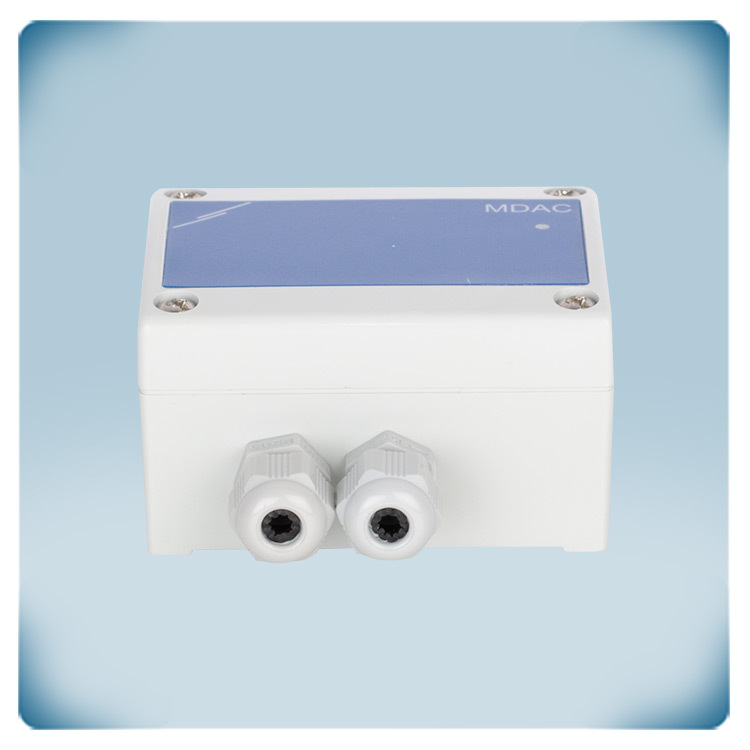

.webp "Конвертер Modbus в аналоговый / модулирующий сигнал")
CE декларация
Преобразователь Modbus RTU в аналоговый выход
Описание продукта
Преобразователь Modbus RTU в аналоговый выходной сигнал (MDAC), вход: Modbus RTU (RS485), выход: 0-10 VDC / 0-20 мА / ШИМ, напряжение питания 24 VDC(PoM).Питание можно подключить через клеммные колодки или через разъем RJ45. Этот модуль позволяет управлять или подключать устройства без связи Modbus RTU к вашей сети Sentera Modbus RTU. Ему нужен главный блок, такой как Sentera DRPU или RDPU, или любой BMS или главный модуль, который может записывать значение в Holding регистры Modbus. Монтаж на DIN-рейку.
Дополнительные спецификации и описание
Как это работает?
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей, например, привод заслонки, система отопления и т. п. Эти изделия других производителей можно подключить с помощью этого модуля MDACM1. Они могут получать команды через аналоговый выход этого модуля. Тип аналогового входа можно регулировать с помощью Modbus RTU: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Тип выхода по умолчанию - 0-10 VDC.
Устройства Sentera взаимодействуют между собой посредством связи Modbus RTU. Modbus RTU - это последовательный протокол связи, который использует технологию RS485. Некоторые программы требуют связи с продуктами других производителей, например, привод заслонки, система отопления и т. п. Эти изделия других производителей можно подключить с помощью этого модуля MDACM1. Они могут получать команды через аналоговый выход этого модуля. Тип аналогового входа можно регулировать с помощью Modbus RTU: 0-10 VDC / 0-20 мА / 0-100% ШИМ. Тип выхода по умолчанию - 0-10 VDC.
Modbus RTU к аналоговому входу-выходу
Аналоговый выход управляется через регистры Modbus Holding. Мастер-устройство Modbus необходим для записи значения в регистр Modbus модуля MDACM1 и управления его аналоговым выходом. Главное устройство контролирует выход, записывая значение в регистры Modbus Holding12.
Аналоговый выход управляется через регистры Modbus Holding. Мастер-устройство Modbus необходим для записи значения в регистр Modbus модуля MDACM1 и управления его аналоговым выходом. Главное устройство контролирует выход, записывая значение в регистры Modbus Holding12.
Поверхностный монтаж
Поверхностный или настенный монтаж. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45 или через клеммную колодку. Для облегчения подключения мы рекомендуем использовать блоки питания Sentera 24 VDC с разъемом RJ45. Защита IP65.
Поверхностный или настенный монтаж. Связь Modbus RTU и напряжение питания 24 VDC для этого модуля подключаются через разъем RJ45 или через клеммную колодку. Для облегчения подключения мы рекомендуем использовать блоки питания Sentera 24 VDC с разъемом RJ45. Защита IP65.
